True-rms Digital Multimeters
Проведение измерений
29
Menu
41.83
dBm
VAC123.45
Save Setup
1000 Reference
Auto Range
500 VAC0 100 200 300 400
Ref
8:10pm
06/13/07
est08.eps

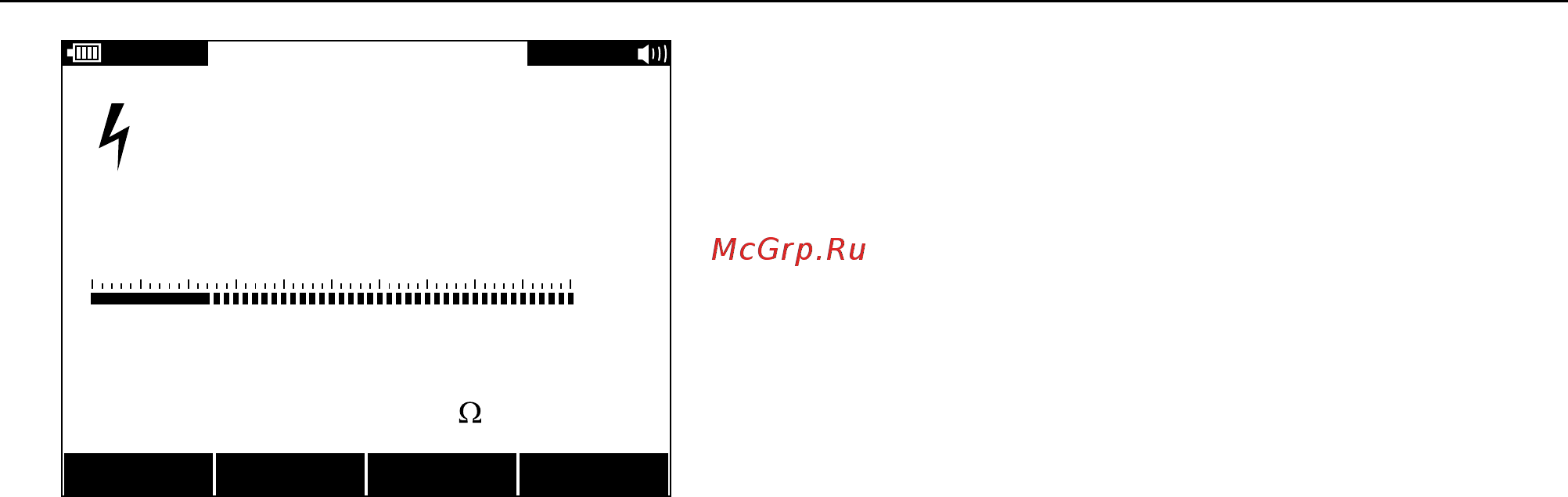

Рисунок 11. Отображение в dBm (дБм)
Чтобы заставить измеритель отображать значения в дБм,
установите поворотный переключатель в положения V или
T и нажмите функциональную клавишу Menu.
Переместите селектор меню к пункту меню dBm (дБм).
Нажмите функциональную клавишу dBm. Выбор из меню
dBm, Hz вызывает вывод на вспомогательный дисплей
напряжения (123,45 VAC на рисунке 11) при измерении
частоты. Все измерения напряжений отображаются
в виде
значений дБм, как показано на рисунке 11.
Измерение в dBm должно использовать полный опорный
импеданс (сопротивление), чтобы вычислить значение в дБ,
основанное на мощности в 1 милливатт. При установке
значения в 600 Ω (значение по умолчанию) полное опорное
сопротивление не отображается в процессе измерений дБм.
При установке значения иного, чем 600 Ω, полное
опорное
сопротивление отображается несколько выше меток
функциональных клавиш.
Чтобы выбрать другое опорное значение, нажмите
функциональную клавишу Ref , чтобы отобразить окно
сообщения с текущим опорным значением. Нажатием кнопок
7 или 8, можно просмотреть девять заданных опорных
значений: 4, 8, 16, 25, 32, 50, 75, 600 и 1000. Установите
требуемое опорное значение, нажимая функциональную
клавишу OK. Чтобы добавить пользовательское полное
опорное сопротивление
(импеданс), см. раздел “Установка
пользовательского опорного напряжения в дБм”,
приведенный ниже в этом руководстве.
Измерение в dBV (дБВ) использует опорное напряжение в
1 В, с которым сравнивается существующее измерение.
Разность между этими двумя сигналами переменного тока
отображается как значение в dBV. В измерениях dBV
установка полного опорного сопротивления не
предусмотрена в измерениях dBV.
Чтобы выполнить
измерения dBV, переместите поворотный
переключатель в положения V или T и подключите
испытательные концы измерителя к напряжению, которое
должно быть измерено. Затем нажмите функциональную
клавишу Menu. Переместите селектор меню в пункт dBV и
нажмите функциональную клавишу dBV. Измеритель будет
отображать напряжение в дБВ.
Чтобы выйти из функций dBV или dBm, нажмите
функциональную клавишу
Menu , а затем соответственно
функциональную клавишу dBV или dBm. Выбор одного из
других модификаторов, например, ms, % или CF , также
отменяет режимы dBV или dBm.
