287/289
Руководство пользователя
40
Использование измерений проводимости
для проверки цепей с высоким
сопротивлением
Проводимость - величина, обратная сопротивлению,
представляет собой способность схемы передавать ток.
Высокие значения проводимости соответствуют низким
значениям сопротивления.
Единицы проводимости - Сименс (См). Измеритель в
диапазоне 50 нСм измеряет проводимость в наносименсах
(1 нСм = 0,000000001 См). Поскольку такие малые значения
проводимости соответствуют чрезвычайно высоким
величинам сопротивления, диапазон nS (нСм) используется
для измерения сопротивления компонентов до 100,000 MΩ,
или 100,000,000,000 Ω (1 nS = 1,000 MΩ).
Чтобы измерить проводимость, установите поворотный
переключатель в положение
S и установите измеритель,
как показано на рисунке 18. Переместите селектор меню в
пункт меню Ohms,nS,j и нажмите функциональную
клавишу nS.
Обычно существует остаточная проводимость при
разомкнутых испытательных концах. Чтобы гарантировать
точные показания, нажмите функциональную клавишу Menu.
Переместите селектор меню в пункт меню REL и нажмите
функциональную клавишу REL , чтобы вычесть остаточное
значение проводимости разомкнутых испытательных концов.
Примечание
Когда измеритель находится в режиме измерения
проводимости, режим R заблокирован.
est14.eps

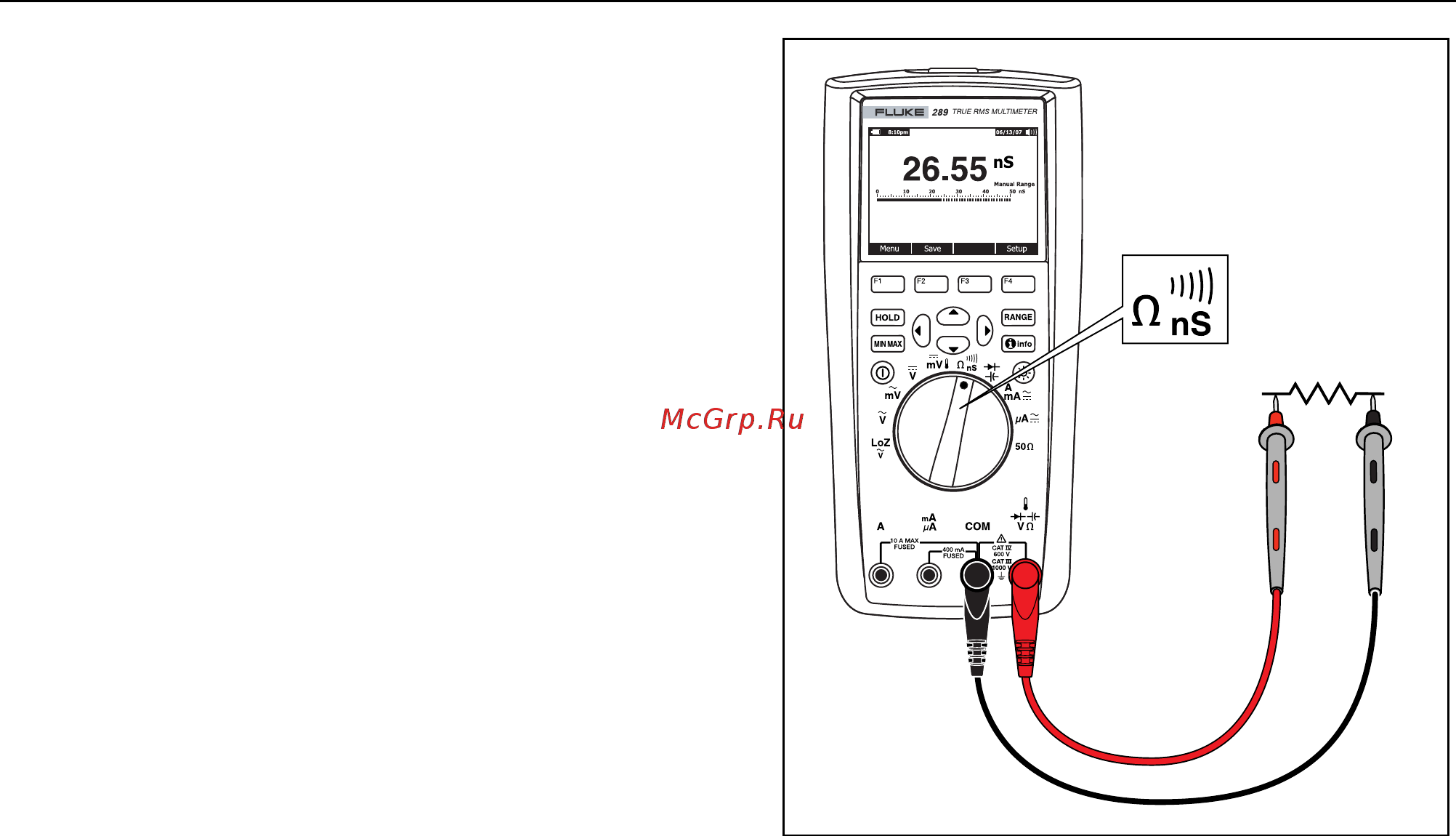

Рисунок 18. Измерение проводимости
