287/289
Руководство пользователя
28
Menu
123.45
VAC
Save Setup
Auto Range
500 VAC0
08:10pm
03 / 13/ 06
100 200 300 400
Распределительная
коробка
fcm07.eps

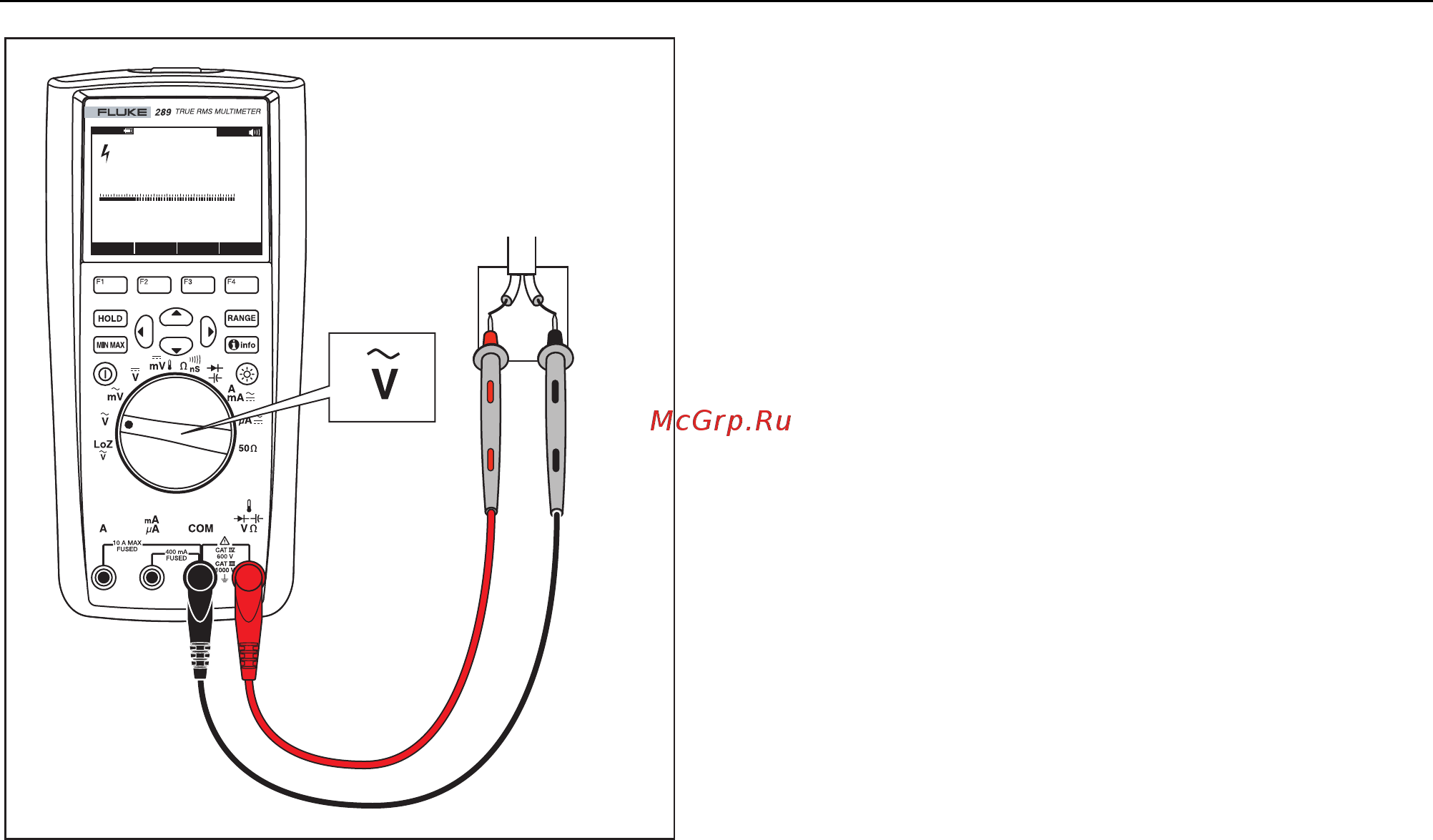

Рисунок 10. Измерения переменного напряжени
Использование режима LoZ для измерения
напряжений (только для модели 289)
W Предостережение
Не используйте режим LoZ, чтобы измерить
напряжение в схемах, которые могут быть
повреждены низким входным импедансом в
этом режиме (≈3 kΩ).
Чтобы устранить паразитные напряжения и получить более
точные измерения, в измерителе предусмотрена функция
LoZ, при которой прибор имеет низкое полное входное
сопротивление между клеммами.
Чтобы выполнить измерения в режиме LoZ,
установите
поворотный переключатель в положение L. Измеритель
отображает переменное напряжение на основном дисплее, а
постоянное напряжение на вспомогательном дисплее. В
процессе измерения в режиме LoZ диапазон измерителя
надо вручную установить на 1000 В.
В режиме LoZ R и M заблокированы. Для этой функции
не предусмотрены дополнительные режимы, поэтому
функциональная клавиша Menu также заблокирована.
Проведение измерений в дБ
Измеритель может показывать напряжение в виде значений
в дБ, относительно 1 милливатта (дБм), относительно
опорного напряжения в 1 В (дБВ) или выбранного
пользователем опорного значения. См. раздел “Установка
пользовательского опорного напряжения в дБм”,
приведенный ниже в этом руководстве.
