287/289
Руководство пользователя
48
W
Предостережение
Подключение проводов к (параллельно) схеме
под напряжением, когда концы подключены к
клеммам для измерения токов, может
повредить проверяемую схему и вызвать
перегорание плавкого предохранителя
измерителя. Это может случиться, потому что
сопротивление между токовыми клеммами
измерителя очень мало, таким образом,
измеритель будет действовать как
короткозамыкатель.
Ниже приведены рекомендации для измерения
токов:
На измерителе в режиме измерения токов наблюдается
небольшое падение напряжения, которое может влиять на
работу схемы. Можно вычислить это падение напряжения,
используя значения, указанные в спецификациях в виде
падения напряжения (A, mA, μA).
Функции измерения токов имеют множество режимов,
которые обеспечивают получение более детальной
информации о токе сигнала. Нажатие функциональной
клавиши Menu
открывает меню, которое может
использоваться для изменения основного измерения токов.
Чтобы узнать больше о каждом пункте меню, обратитесь к
соответствующему разделу в этом руководстве.
Чтобы сбросить все режимы и возвратиться к основному
измерению постоянного или переменного тока, нажмите
функциональную клавишу Menu. Переместите селектор
меню к пункту AC,DC. Нажмите функциональную клавишу
AC
, чтобы очистить все функции и режимы и возвратиться к
основному типу измерения переменного тока, или клавишу
DC для возврата к основному типу измерений постоянного
тока.
Измерение частоты
Частота определяет число циклов, которые сигнал
завершает каждую секунду. Измеритель измеряет частоту
сигнала напряжения или тока, подсчитывая число
пересечений сигналом порогового уровня в пределах
указанного промежутка времени.

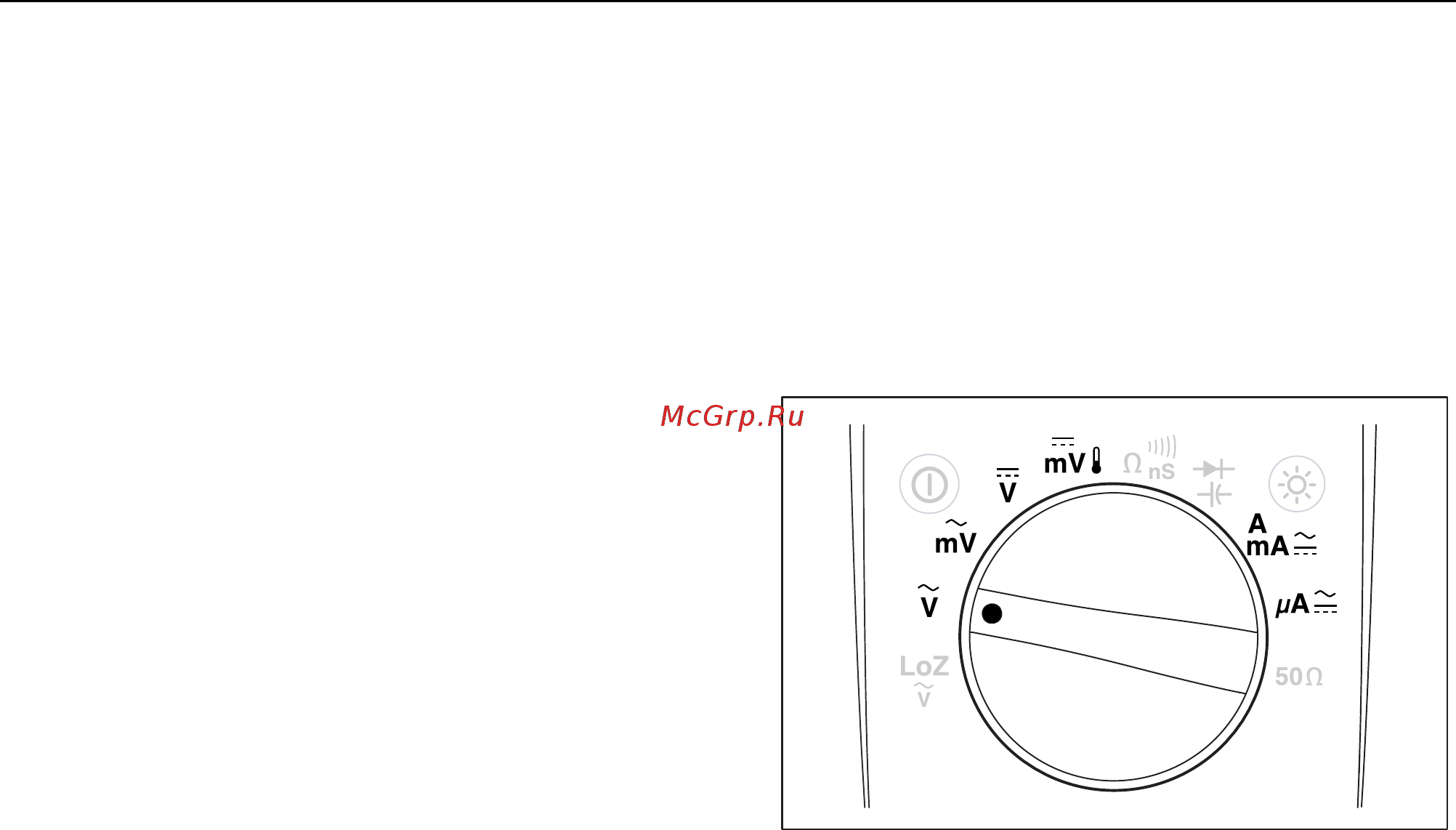

На рисунке 23 подсвечены функции, которые позволяют
измерять частоту.
est21.eps
Рисунок 23. Функции, позволяющие измерять
частоту
