Цифровые мультиметры для измерения ИСКЗ с разрешением 4000 и 6000 точек Русский
105

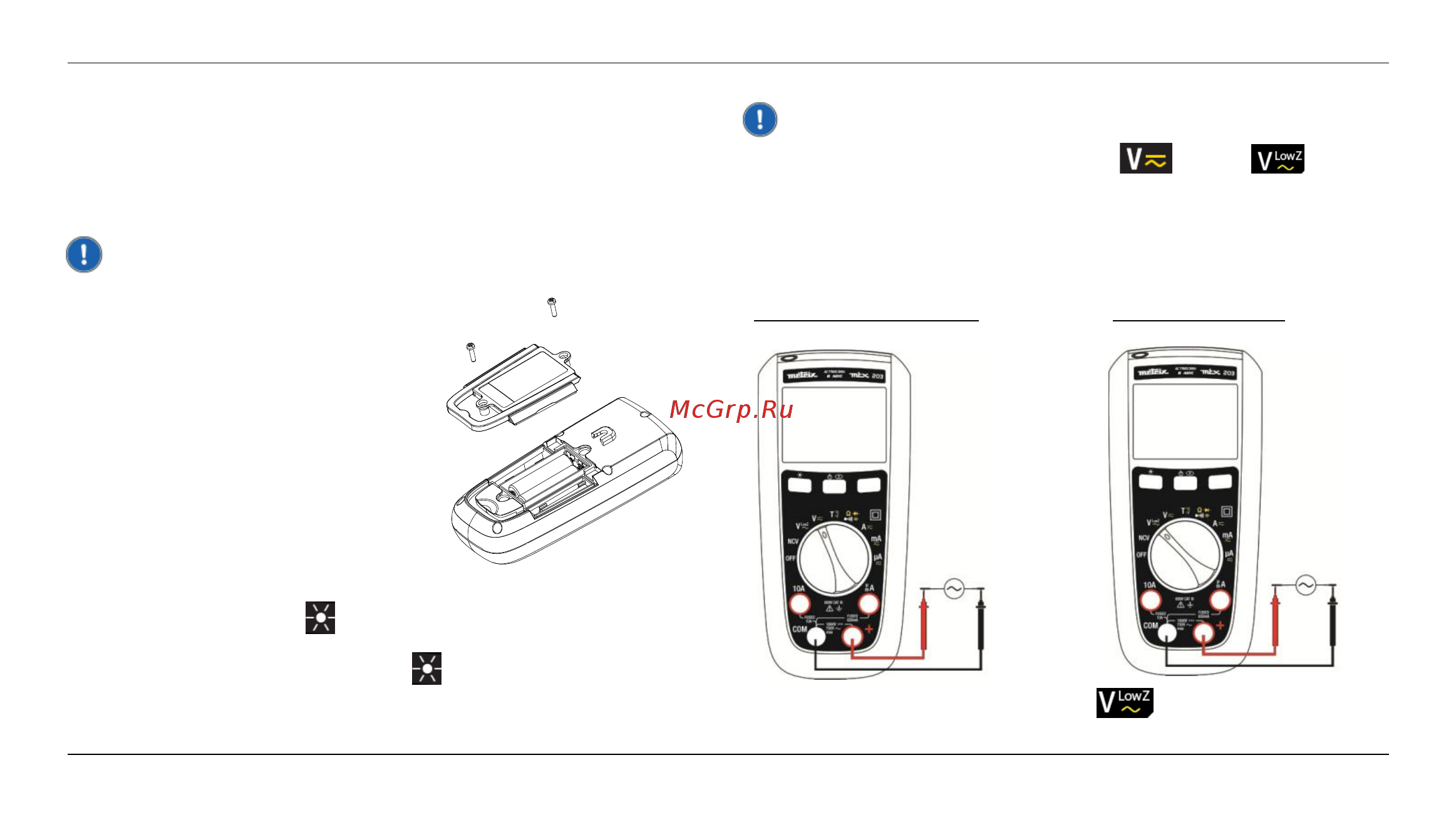

3. ЭКСПЛУАТАЦИЯ
3.1. Первое использование
Необходимо установить батарейки в прибор следующим образом:
1. С помощью отвертки открутить 2 винта крышки батарейного отсека с задней стороны
мультиметра.
2. Установить батарейки или аккумуляторы 1,5 В, соблюдая полярность.
3. Прикрутить крышку обратно.
Рекомендуется следовать данной процедуре при первом использовании
мультиметра или после длительного периода простоя:
Включить мультиметр и убедиться, что
отображаются все сегменты индикации экрана.
Убедиться, что в положении «Прозвонки» при
отсутствии входящего сигнала на экране
прибора отображается индикация OL.
Вынуть два провода и накоротко их замкнуть:
должен прозвучать звуковой сигнал.
Установить поворотную ручку в положение V,
измерить напряжение постоянного тока
(например, батарейки) и убедиться, что
отображается правильное значение
напряжения.
Если все вышеуказанные этапы пройдены
успешно, вы можете приступить к
использованию мультиметра.
3.2. Подсветка и функция фонарика
Если нажимать на кнопку более 2 с , включается задняя подсветка ЖК-экрана (голубая) и
лампочка фонарика (белая).
При повторном нажатии кнопки в течение более 2 с задняя подсветка отключается.
В положении NCV задняя подсветка мигает красным цветом при обнаружении активного
напряжения переменного тока.
3.3. Измерение напряжения перем. или пост. тока
Мультиметр измеряет напряжение переменного или постоянного тока. Чтобы
свести к минимуму риски при измерении неизвестного напряжения, необходимо
производить измерение одновременно переменного и постоянного напряжения.
1. Установить поворотную ручку в положение (10 МОм), (500 кОм).
2. Перейти из режима измерения напряжения перем. тока в режим измерения пост.
тока, нажимая желтую кнопку (в положении VlowZ возможно измерение только лишь
напряжения перем. тока).
3. Подключить красный щуп к клемме +, а черный щуп — к клемме COM.
4. Измерить напряжение, поместив щупы в соответствующих точках проверяемой
цепи:
MTX 203, В перем. или пост. тока MTX 203, функция VLowZ
Во избежание наводок необходимо выбрать функцию , позволяющую измерять
напряжение при низком входном сопротивлении (500 кОм).
