METRIX MTX202 [107/114] Измерение переменного или постоянного тока
![METRIX MTX202 [107/114] Измерение переменного или постоянного тока](/views2/1664915/page107/bg6b.png)
Русский Цифровые мультиметры для измерения ИСКЗ с разрешением 4000 и 6000 точек
106

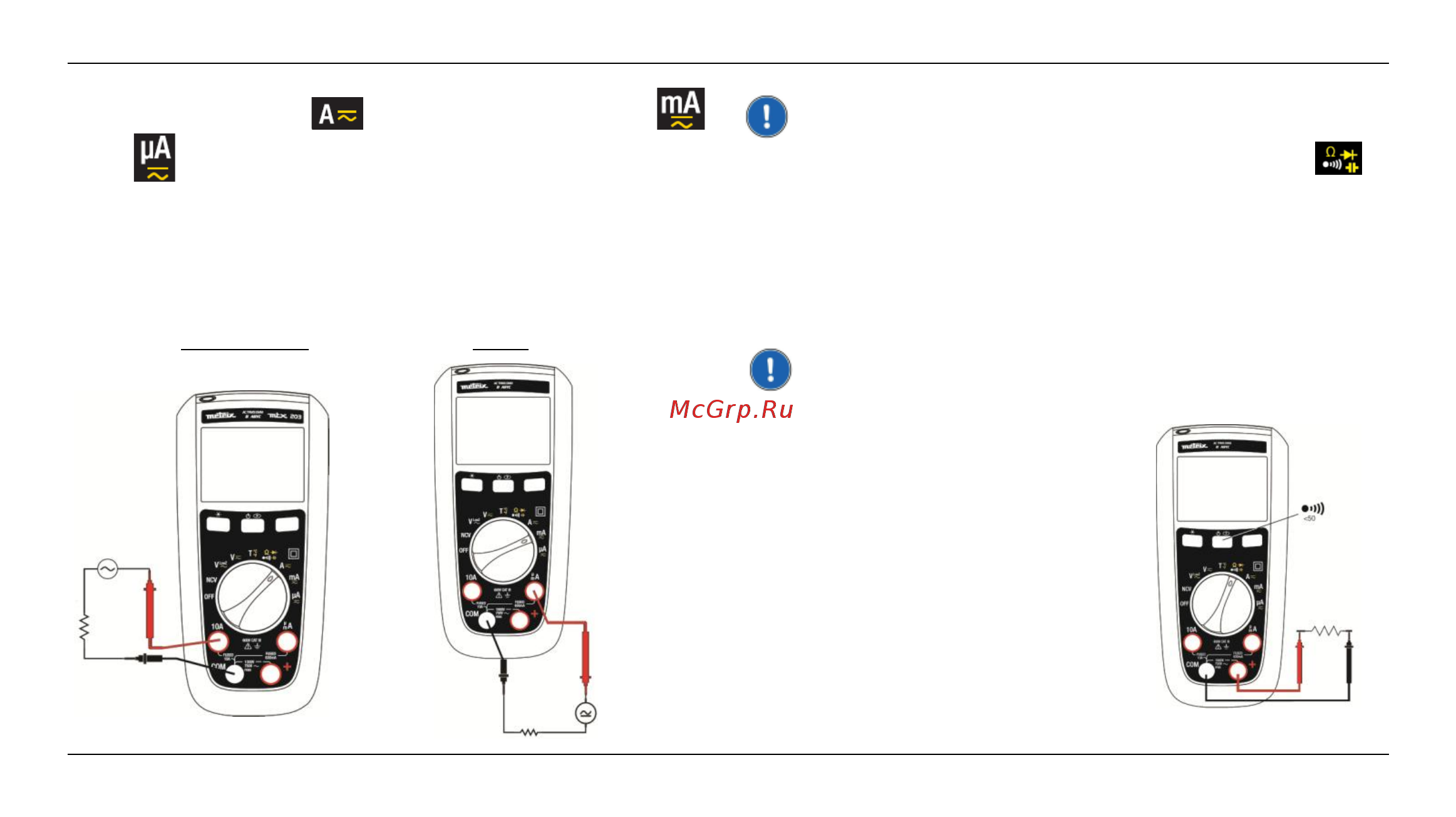

3.4. Измерение переменного или постоянного тока
1. Установить ручку в положение или (только в модели MTX 203) в положение
или .
2. Выбрать режим измерения перем. или пост. тока, нажимая желтую кнопку.
3. Подключить красный щуп к клемме A или mA/µA, а черный щуп — к клемме COM.
4. Разомкнуть проверяемую цепь. Последовательно подсоединить измерительные провода к
клеммам цепи и включить ее под напряжение.
5. Считать отображаемое значение силы тока.
Если сила тока превышает 10 A, мультиметр подает звуковой сигнал. Если она превышает
допустимое значение, то перегорает предохранитель.
MTX 202 и MTX 203 MTX 203
3.5. Прозвонка электрической цепи
Во избежание поражения электрическим током или повреждения мультиметра во
время измерения сопротивления или прозвонки электрической цепи необходимо
убедиться, что она отсоединена от питания, а все конденсаторы разряжены.
1. Установить поворотную ручку в соответствующее положение и убедиться ,
что проверяемая цепь отключена от питания.
2. Подсоединить красный провод к клемме +, а черный провод — к клемме COM.
3. Проверить целостность электрической цепи, приложив щупы в нужных точках.
Если значение сопротивления ниже 50 Ом, раздается звуковой сигнал,
указывающий на короткое замыкание. Если сопротивление превышает 600 Ом, на
экране прибора отображается индикация OL, указывающая, что цепь разомкнута.
3.6. Измерение сопротивления
Во избежание поражения электрическим током или повреждения мультиметра во
время измерения сопротивления или прозвонки электрической цепи необходимо
убедиться, что она отсоединена от питания, а все конденсаторы разряжены.
Поскольку режим «Прозвонки» выбран по
умолчанию, для перехода в режим
измерения сопротивления необходимо один
раз нажать на желтую кнопку. Приложить
измерительные щупы к нужным точкам цепи
и считать отображаемое значение
сопротивления.
Если сопротивление превышает 600 Ом, на
экране мультиметра отображается индикация
OL.
Если речь идет о модели MTX 202, то на
экране индикация OL отображается при
значении, превышающем 40 МОм.
