РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT890С/D+

V. Международные электрические символы

AC (Переменный ток)

DC (Постоянный ток)

Постоянный/переменный ток

Заземление

Двойная изоляция

Предупреждение. (см. Руководство по эксплуатации)

Применение на опасных цепях под напряжением

разрешено

VI. Основные характеристики

1. Максимально допустимое напряжение: 1000В

2. Гнездо 20А: быстродействующий предохранитель 16А,

250В

3. Гнездо mА: быстродействующий предохранитель

600мА, 250В

4. Максимальное значение дисплея: 6099 Индикация пе-

регрузки: «OL»m частота обновления 3-4 раза в секунду

5. Выбор диапазонов: ручной

6. Подсветка: включается вручную и автоматически при

малом освещении, выключается через 30 секунд.

7. Определение полярности: автоматическое, «-» при от-

рицательной полярности.

8. Функция удержания показаний

9. Индикация разряженной батареи:

10. Аудиовизуальная индикация проводимости и

бесконтактного определения напряжения.

11. Питание: батареи ААА 1,5В × 2 шт.

12. Рабочая температура: 0°C ~ 40°C

Температура хранения: -10°C ~ 50°

Относительная влажность: 0°C ~ниже 30°C < 75%

30°C ~40 ° < 50%

Высота над уровнем моря: до 2000м

13. Размеры: 183 мм × 88 мм × 56 мм

14. Вес: около 346 г (включая батареи)

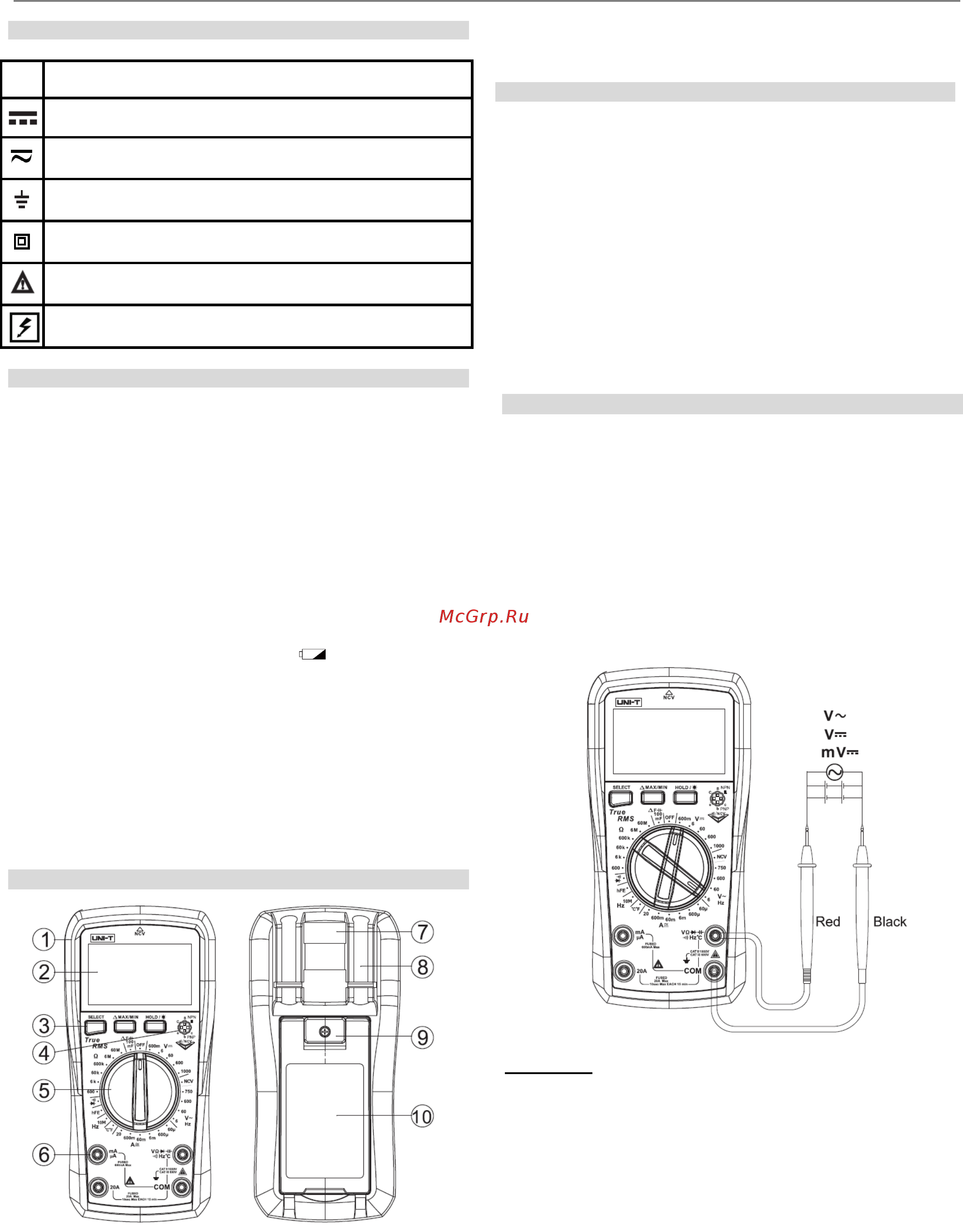

VII. Описание передней панели (Рисунок 1)

Рисунок 1

1. Защитный кожух

2. ЖК-дисплей

3. Функциональные кнопки

4. Гнездо для измерения транзисторов

5. Переключатель режимов измерений

6. Входные гнезда

7. Крюк

8. Слоты для крепления щупов

9. Крышка батарейного отсека

10. Подставка

VIII. Функциональные кнопки

• Кнопка SELECT

Переключает различные функции мультиметра; ди-

од/проводимость, °C/°F, напряжение/частота для пере-

менного тока, постоянный/переменный ток.

• Кнопка MAX/MIN

При измерении емкости нажмите для обнуления показа-

ний. При измерении напряжения и тока для отображения

минимальных и максимальных значений

• Кнопка HOLD/BACKLIGHT

Нажмите эту кнопку, чтобы войти/выйти из режима удер-

жания данных. Нажмите и удерживайте эту кнопку более 2

секунд, чтобы включить/выключить подсветку.

IX. Проведение измерений

Перед началом измерений убедитесь в том, что батареи

не разряжены. Для обеспечения точности измерений

необходимо своевременно заменять батареи.

1. Измерение переменного и постоянного напряжения

(Рисунок 2)

1) Поверните переключатель в положение измерения пе-

ременного/постоянного напряжения.

2) Установите красный щуп в красное гнездо (VΩ), а чер-

ный щуп в гнездо «COM» и подключите измерительные

провода параллельно с нагрузкой или источником питания.

3) Прочитайте результаты измерения на дисплее.

Рисунок 2

Внимание:

• Измеряемое напряжение не должно быть выше 1000В

постоянного и 750В переменного тока.

• Если диапазон измеряемого напряжения неизвестен, вы-

берите максимальный предел измерений и затем соответ-

ственно уменьшите (если на ЖК-дисплее отображается

OL, это указывает на то, что напряжение превышает допу-

стимое).

• Входной импеданс составляет 10МОм. Этот эффект

нагрузки при измерении высокого сопротивления может

вызвать ошибку. Если входной импеданс измеряемой

цепи ниже 10кОм, ошибку можно игнорировать (≤0,1%).

• Будьте осторожны, во избежание поражения электриче-

ским током при измерении высокого напряжения.

• Перед использованием проверьте известное напряже-

ние, чтобы убедиться, что прибор работает нормально.
