РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT890С/D+

2. Измерение сопротивления (Рисунок 3)

1) Поверните переключатель в положение измерения пе-

ременного/постоянного напряжения.

2) Установите красный щуп в красное гнездо (VΩ), а чер-

ный щуп в гнездо «COM» и подключите измерительные

провода параллельно с сопротивлением.

3) Прочитайте результаты измерения на дисплее.

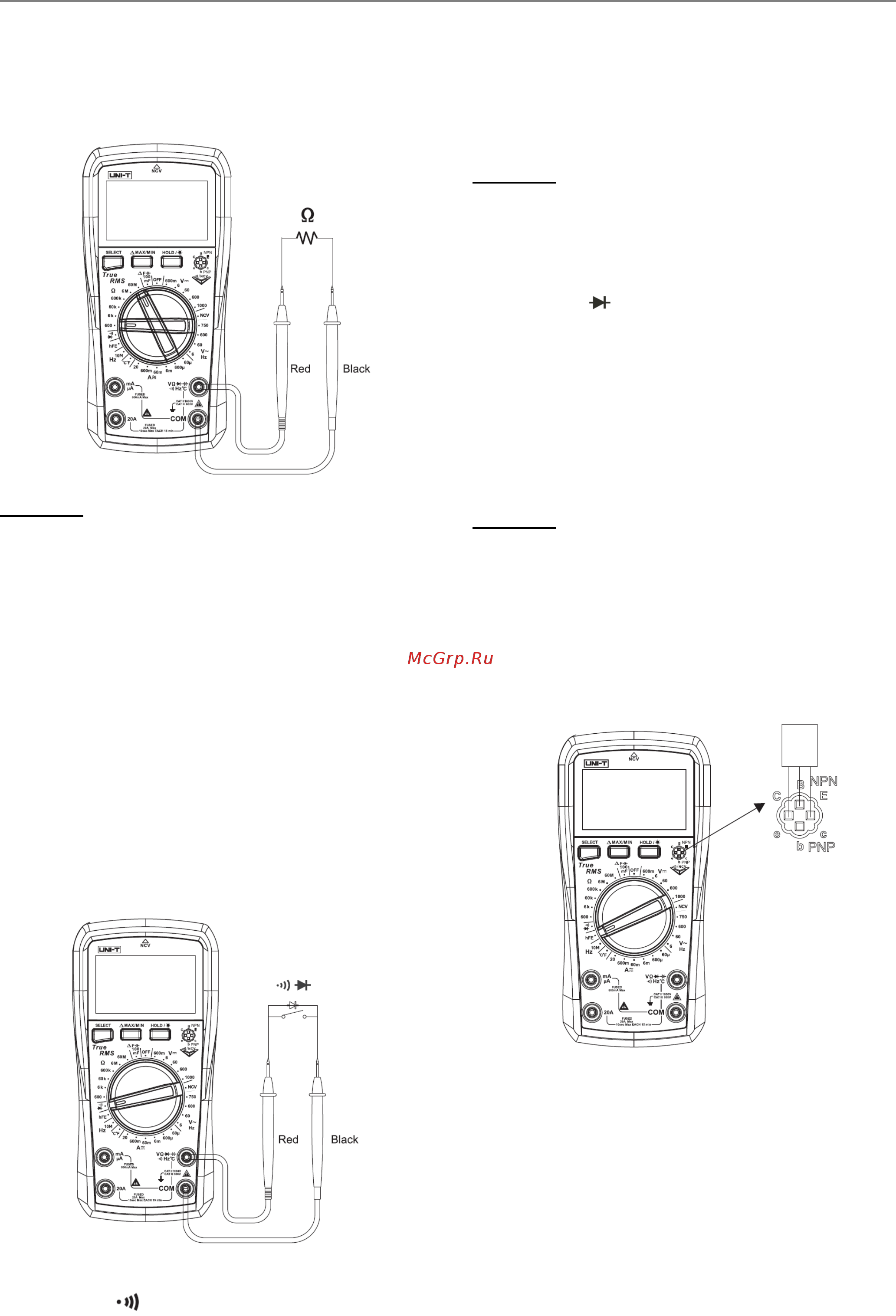

Рисунок 3.

Внимание:

• Прежде чем измерять сопротивление в цепи, отключите

питание и полностью разрядите все конденсаторы, во из-

бежание повреждения или неточных показаний.

• Если сопротивление не менее 0,5 Ом при коротком за-

мыкании измерительных проводов, пожалуйста, проверьте

измерительные провода на предмет повреждений или дру-

гих отклонений.

• Если измеренный резистор разомкнут или сопротивле-

ние превышает максимальный диапазон, на ЖК-дисплее

отобразится «OL».

• При измерении низкого сопротивления измерительные

провода будут давать погрешность измерения 0,1~ 0,2

Ома. Чтобы получить окончательное точное значение,

значение сопротивления следует вычесть показания ко-

роткозамкнутых щупов из измеренного значения.

• При измерении высокого сопротивления обычно для ста-

билизации показаний требуется несколько секунд.

• Не подавайте напряжение выше 30В, во избежание

травм.

3. Измерение проводимости (Рисунок 4)

Рисунок 4

1) Поверните переключатель в положение измерения

проводимости

2) Установите красный щуп в красное гнездо (VΩ), а чер-

ный щуп в гнездо «COM» и подключите измерительные

щупы к контрольным точкам.

3) Прочитайте результаты измерения на дисплее. Если

измеренное сопротивление больше 51 Ома – разрыв цепи,

зуммер не звучит. Если сопротивление менее 10 Ом –

цепь находится в состоянии проводимости, непрерывно

звучит зуммер и горит красный светодиод.

Внимание:

• Прежде чем измерять проводимость в цепи, отключите

питание и полностью разрядите все конденсаторы, во из-

бежание повреждения или неточных показаний.

4. Измерение диодов (Рисунок 4)

1) Поверните переключатель в положение измерения

проводимости

2) Установите красный щуп в красное гнездо (VΩ), а чер-

ный щуп в гнездо «COM» и подключите измерительные

щупы к контрольным точкам PN перехода.

3) Прочитайте результаты измерения на дисплее.

Если

диод открыт или его полярность обратная, на дисплее по-

явится символ «OL». Для кремниевого PN-перехода нор-

мальное значение обычно составляет около 500-800 мВ

(от 0,5 до 0,8В). В отображения показаний зуммер подает

один звуковой сигнал. Длинный звуковой сигнал указывает

на короткое замыкание.

Внимание:

• Прежде чем измерять диод в цепи, отключите питание и

полностью разрядите все конденсаторы, во избежание

повреждения или неточных показаний.

• Диапазон подаваемого напряжения около 3В, ток ~1 мА

5. Измерение hFE транзисторов (Рисунок 5)

1) Поверните переключатель в положение «hFE»

2) Установите транзистор в гнездо: база (B), эмиттер (E) и

коллектор (C) (тип PNP или NPN). Тестер покажет пример-

ный коэффициент усиления.

Рисунок 5

6. Измерение емкости (Рисунок 6)

1) Поверните переключатель в положение измерения ем-

кости.

2) Установите красный щуп в красное гнездо (VΩ), а чер-

ный щуп в гнездо «COM» и подключите измерительные

щупы к емкости.

3) Считайте результаты на дисплее. В отсутствие емкости

прибор отображает некоторое значение (внутреннюю ем-

кость). При измерениях небольшой емкости это значение

должно быть вычтено из измеренного значения. Также

можно воспользоваться режимом относительных измере-
