DMTA-20080-01RU [U8148093], Версия E, Декабрь 2017
Глава 2
26
Зона сбора данных используется для синхронизации сбора данных, сбора
данных УЗК (A-скан, C-скан) и данных ввода/вывода (кодировщики), передачи
полученных данных на компьютер.
Зона УЗ управляет традиционными УЗ-каналами HD.
Зона ФР управляет законами фокусировки (задержка передачи, задержка
приема и сложение сигналов).
2.3 Передняя панель
На Рис.2-2 на стр.26 представлена передняя панель FOCUS PX, используемая
для выполнения следующих операций:
• Подключение ФР-ПЭП (или нескольких фазированных и ультразвуковых
ПЭП с использованием разветвителя, или сплиттера)
• Подключение до 8 ультразвуковых ПЭП
• Включение/выключение FOCUS PX
• Просмотр индикаторов состояния FOCUS PX

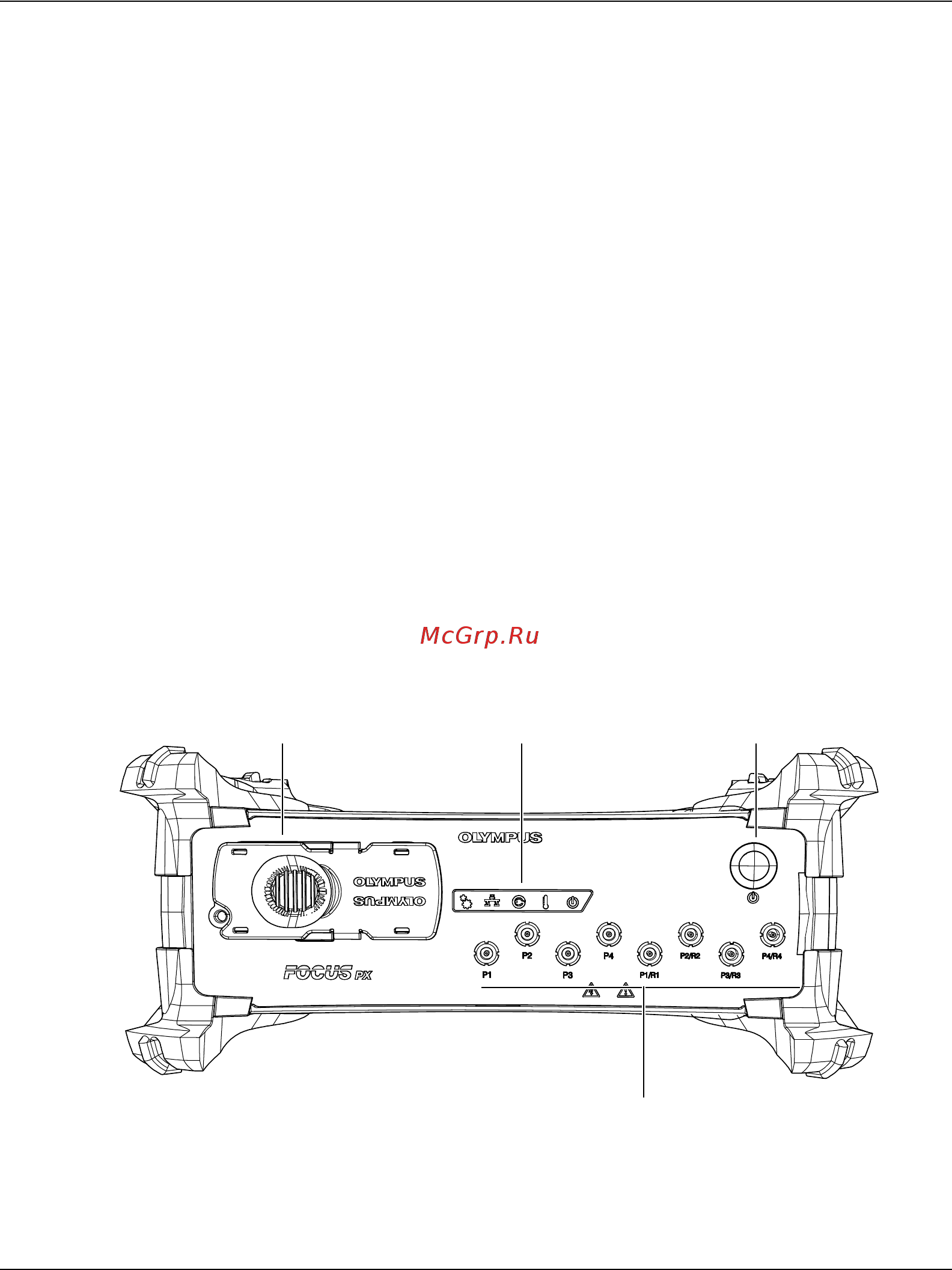

Рис.2-2 Передняя панель FOCUS PX
Разъем ФР Индикаторы Переключатель питания
Разъемы УЗ
