Olympus Focus PX [81/106] Разъем ethernet
![Olympus Focus PX [81/106] Разъем ethernet](/views2/1665722/page81/bg51.png)
DMTA-20080-01RU [U8148093], Версия E, Декабрь 2017
Разъемы
73
8.5 Разъем Ethernet
Описание
Герметичный разъем RJ-Field RJ-45
Производитель, номер
Amphenol; RJF21N
Olympus; 21AC6009

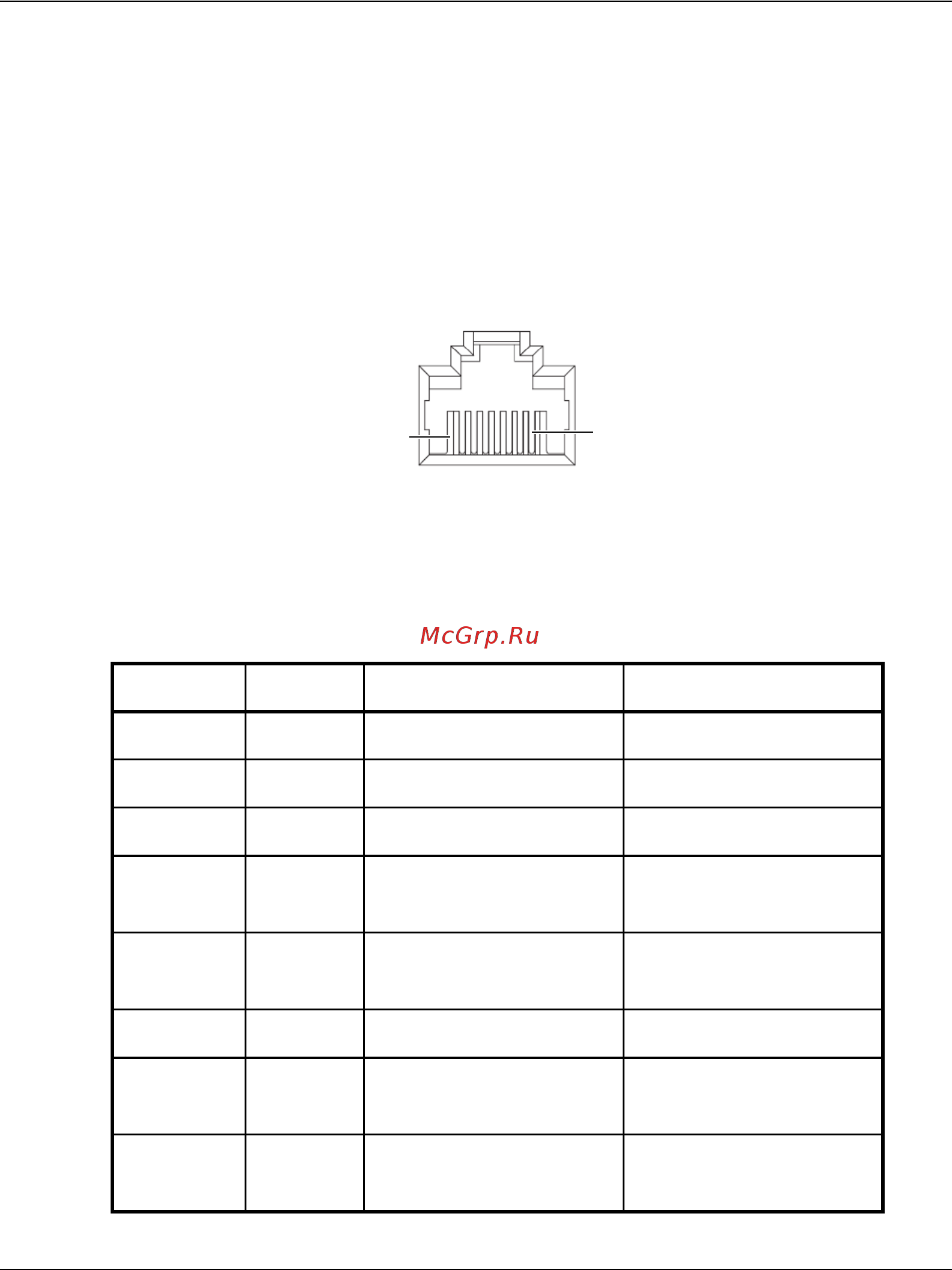

Рис.8-6 Разъем Ethernet
Табл. 16 Вывод для разъема Ethernet
Контакт Имя Описание Цвет кабеля
1 TX_D1+ Передача данных + Белый и зеленый
2 TX_D1− Передача данных −Зеленый
3RX_D2+Прием данных + Белый и оранжевый
4BI_D3+Двунаправленные
данные +
Синий
5BI_D3− Двунаправленные
данные −
Белый и синий
6RX_D2−Прием данных −Оранжевый
7BI_D4+Двунаправленные
данные +
Белый и
коричневый
8BI_D4− Двунаправленные
данные −
Коричневый
Контакт 1
Контакт 8
