Olympus Focus PX [77/106] Разъем synch in
![Olympus Focus PX [77/106] Разъем synch in](/views2/1665722/page77/bg4d.png)
DMTA-20080-01RU [U8148093], Версия E, Декабрь 2017
Разъемы
69

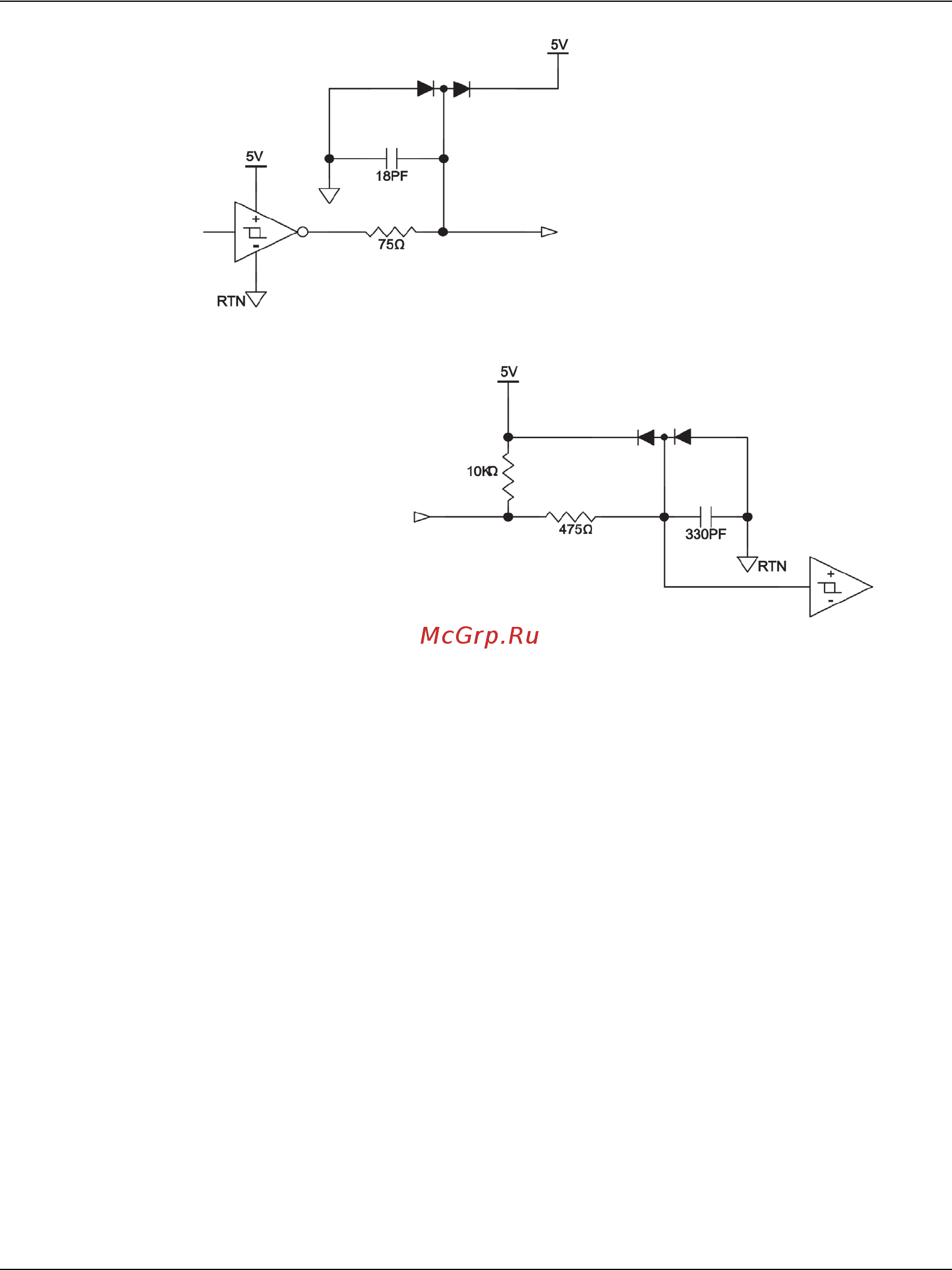

Рис.8-2 Схемы вводов-выводов/пороговые значения
8.2 Разъем SYNCH. IN
Описание
Смешанный разъем (3 контакта и 1 коаксильный)
Производитель, номер
LEMO; EGG.1K.803.CLL2
Olympus; 21AB5452
Рекомендуемый кабельный разъем; номер
LEMO; FGG.1K.803CLAC50Z2
Olympus; 21AB5464
Цифровые выходы / Выходы
сигнализации:
5 V TTL Стандарт.
V
OH
> 2 В
V
OL
< 0,35 В
Max I
OUT
15 мА сток / исток
Цифровые входы:
5 V TTL, 10 K, 5 V
V
IH
> 1,5 V
V
IL
< 0,8 V
