DMTA-10026-01RU, Версия C, Май 2015
152 Глава 8

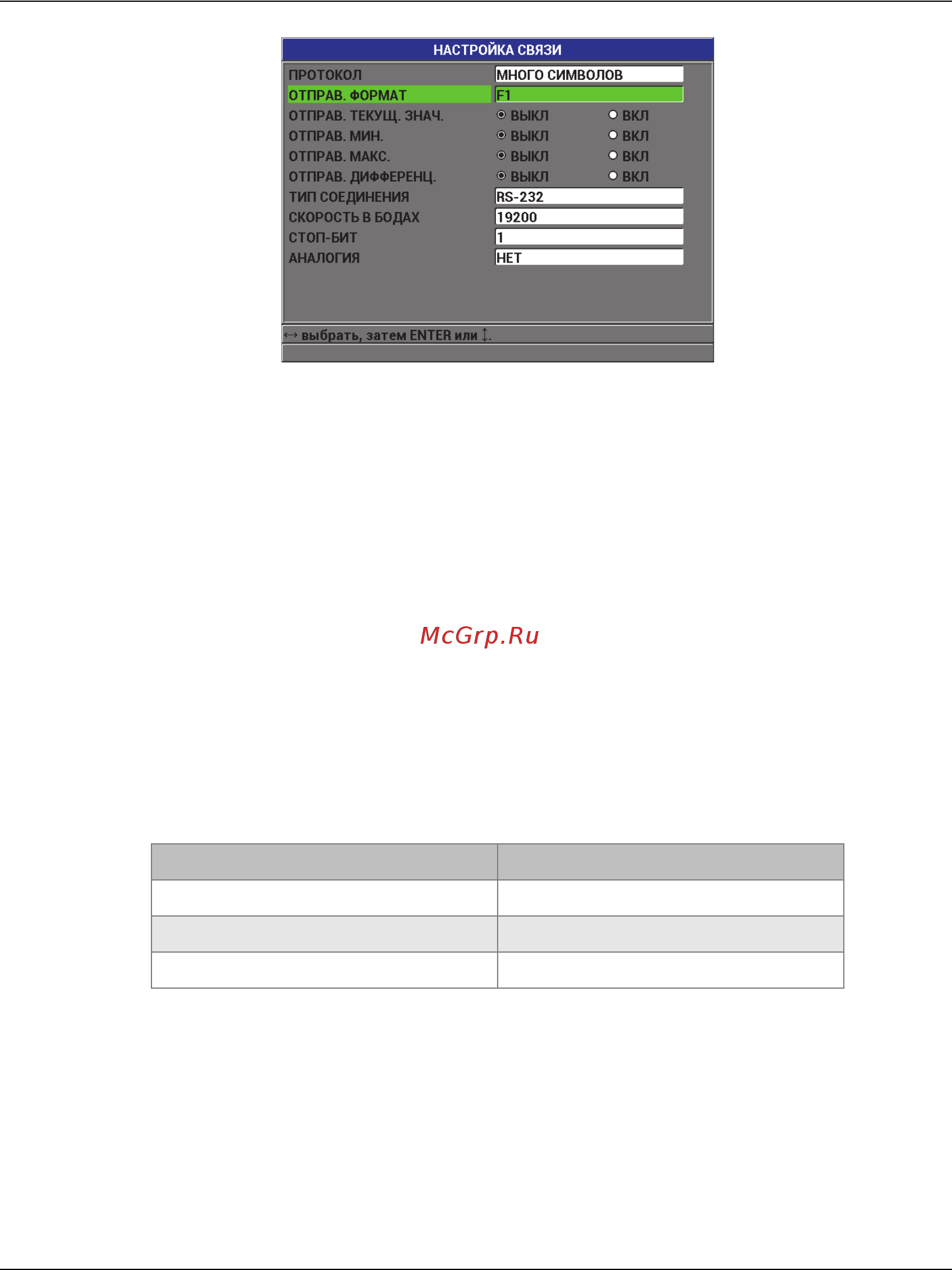

Рис.8-7 Экран НАСТРОЙКА СВЯЗИ — ОТПРАВ. ФОРМАТ
4. Нажмите [MEAS], чтобы вернуться к экрану измерений.
8.7 Сброс параметров коммуникации
Функция сброса параметров коммуникации восстанавливает параметры по
умолчанию. Эта функция удобна в случае возникновения трудностей при
установке коммуникации с удаленным устройством. В Табл. 18 на стр. 152 вы
найдете значения по умолчанию для параметров коммуникации.
Сброс параметров коммуникации
1. Нажмите клавишу [SET UP] и выделите СБРОС (См. Рис.8-8 на стр. 153):
2. В подменю СБРОС выберите СОЕДИНЕНИЕ, чтобы отобразить окно
СБРОС СВЯЗИ (см. Рис.8-9 на стр. 153).
Табл. 18 Параметры коммуникации по умолчанию
Параметр Значение
ПРОТОКОЛ МНОГО СИМВОЛОВ
ФОРМАТ ВЫВОДА F1
ТИП СОЕДИНЕНИЯ USB
