DMTA-10043-01RU, Версия C, Сентябрь 2016
Начальные установки
35

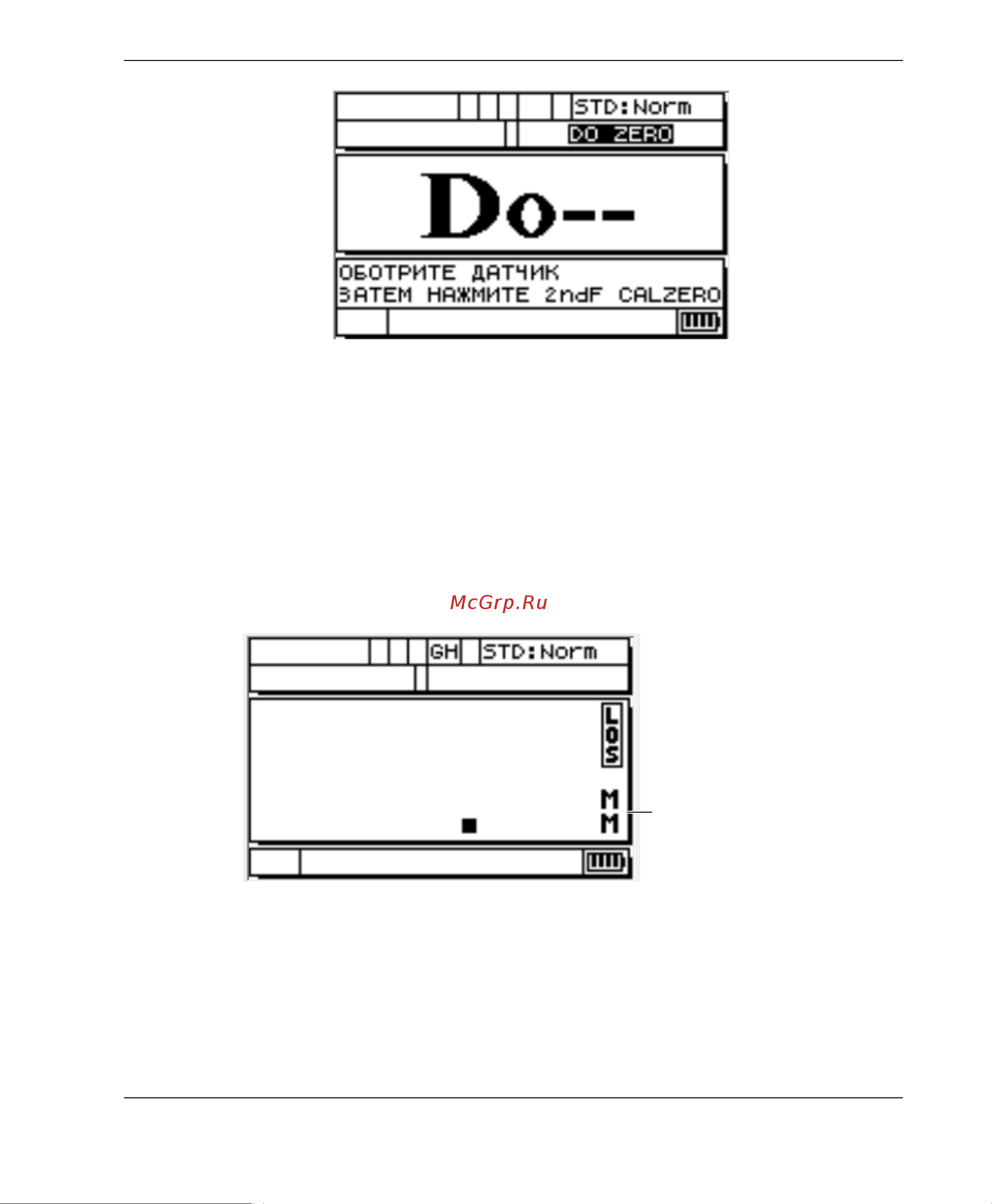

Рис.4-1 Компенсация нуля преобразователя
Это значит, что нужно выполнить процедуру компенсации нуля
преобразователя.
3. Удалите контактную жидкость с поверхности преобразователя.
4. Нажмите [2
nd
F], [CAL ZERO] (Do-ZERO).
Прибор отображает нулевое значение, а затем появляется экран измерений
(см. Рис.4-2 на стр. 35).
Рис.4-2 Экран с нулевым значением
5. Толщиномер к работе готов. Текущие единицы измерения отображаются в
правой части экрана. Чтобы перейти от одной системы мер (MM) к другой
(ДЮЙМ), нажмите [2
nd
F], [] (SETUP), а затем [], чтобы выделить
Текущие ед. измерения
