Olympus 27MG [4/8] Калибровка толщиномера

427MG — Руководство по началу работы

2. Нажмите , чтобы включить прибор.

3. Удалите контактную жидкость с поверхности преобразователя, затем нажмите

[2nd F], [Cal Zero] (Do Zero) или [2ndF], [Cal Ø] (Do Ø).

27MG готов для выполнения измерений на прилагаемом тестовом образце, используя

скорость ультразвука по умолчанию.

Калибровка толщиномера

Для обеспечения точности результатов измерений 27MG должен быть правильно

откалиброван, в соответствии с исследуемым материалом и используемым преобразователем.

Для этого необходимо выполнить калибровку скорости звука и калибровку нуля, используя две

известные толщины тестового образца (см. ниже 5-ступенчатый тестовый образец). Образец

должен быть изготовлен из того же материала, что и контролируемые детали.

Нанесите маленькую каплю контактной жидкости на поверхность толстой части

тестового образца.

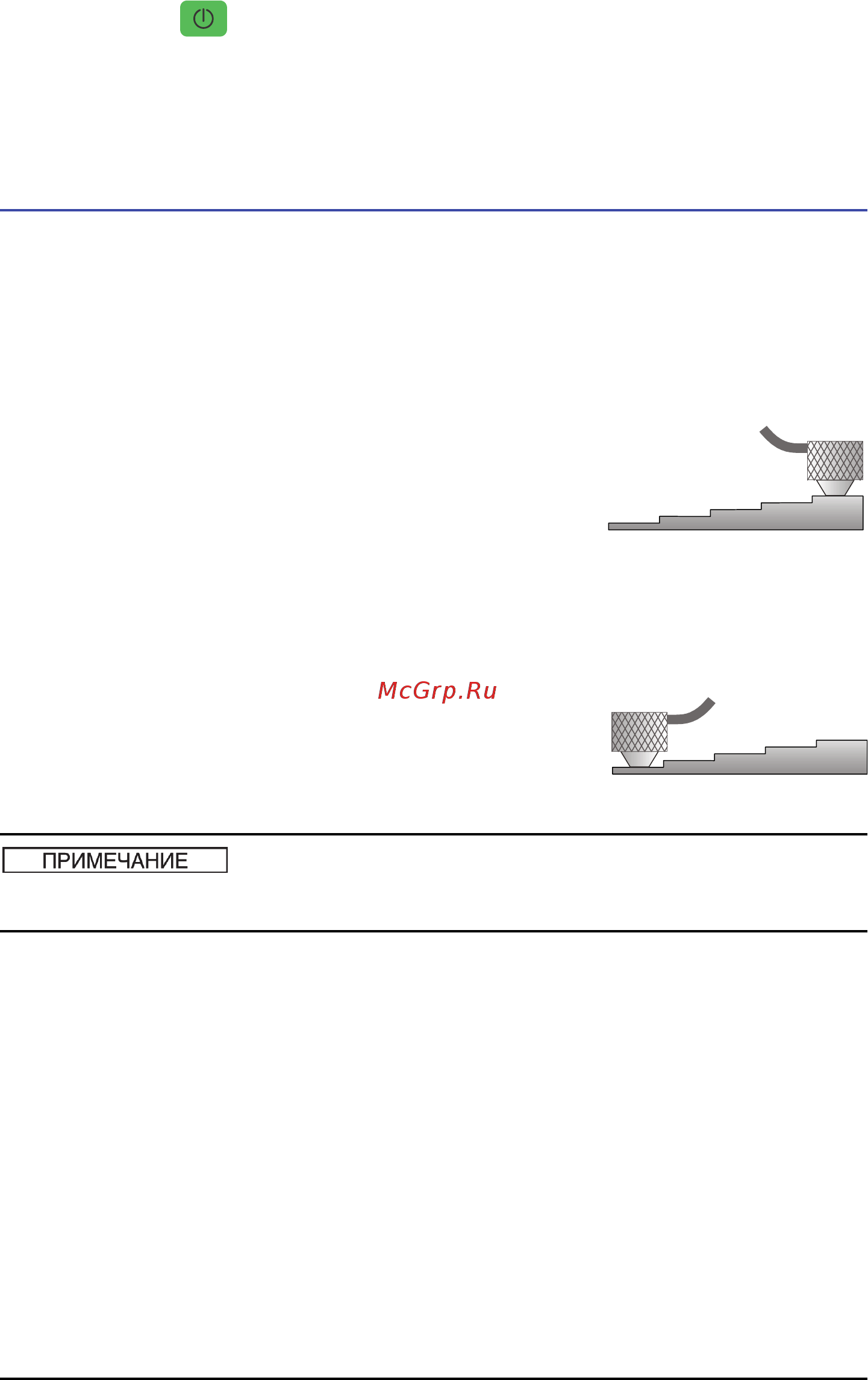

2. Установите преобразователь на толстый образец.

3. Нажмите клавишу [Cal Vel] или [Cal ].

4. Если показание толщины стабильно, нажмите [ENTER]

или [].

5. С помощью курсорных клавиш введите известное

значение толщины.

6. Нажмите клавишу [Cal Zero] или [Cal Ø].

7. Нанесите каплю контактной

жидкости на поверхность тонкой части тестового

образца.

8. Установите преобразователь на тонкий образец.

9. Если показание толщины стабильно, нажмите [ENTER]

или [].

10. С помощью курсорных клавиш введите известное

значение толщины.

11. Нажмите клавишу [MEAS].

За более подробной информацией о калибровке и выборе нужного преобразователя

обратитесь к Руководству по эксплуатации 27MG или в компанию Olympus.

Преобразователь

на толстом

образце

Преобразователь

на тонком

образце
