Ru-9

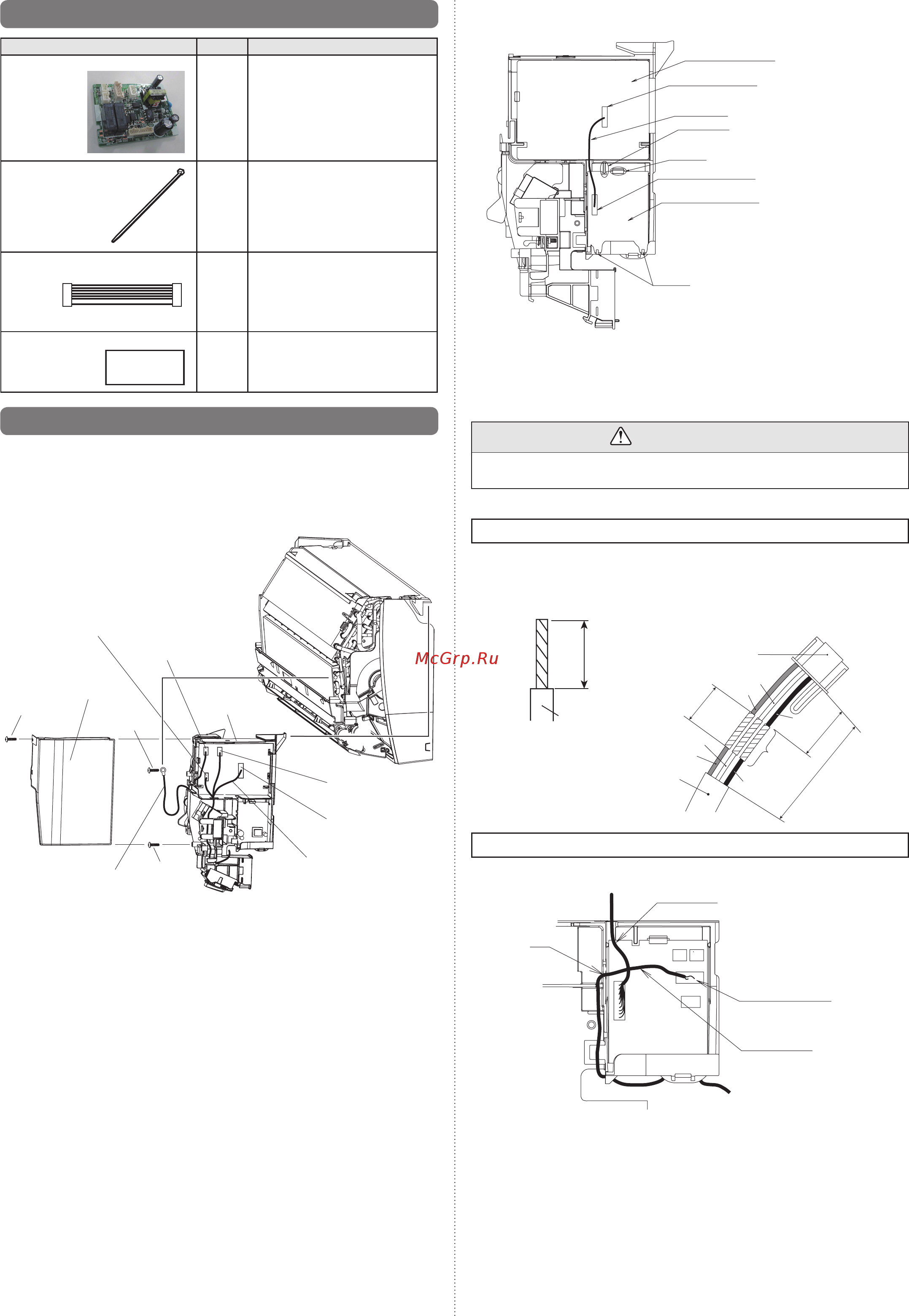

12.1. Принадлежности (Набор для связи)
Название и форма
Кол-во
Описание
Релейная управляющая плата
1
Для подключения проводного
пульта ДУ и внешнего соедини-
тельного провода.
Крепеж
1
Для крепления проводов из
коробки управления.
Релейный провод
1
Для соединения релейной
управляющей платы и платы
управляющего устройства.
Метки проводки
1
Для отображения дополнитель-
ной схемы проводов.
12.2. Работа по установке
12.2.1. Снятие впускной решетки и передней панели
(См. «9.1. Удаление впускной решетки» и «9.3. Снятие передней панели»)
12.2.2. Снятие крышки коробки управления, разъема и
коробки управления
Винт 1
Винт 2
Крышка коробки
управления
Провод заземления
(зеленый)
Коробка
управления
Винт 3
CN5 (белый разъем)
CN4 (красный разъем)
CN14 *1.
(белый разъем)
CN7
(белый разъем)
Провод разъема
(CN4, CN5, CN7, CN14)
(1) Извлеките винт 1, затем снимите крышку коробки управления.
(2) Снимите провода разъема.
*1. Если подключен соединитель CN14, отсоедините его.
(3) Отключите соединительные кабели и выкрутите винты 2 и 3, после чего снимите
коробку управления.
12.2.3. Установка релейной управляющей платы и клем-
мы релейного провода
Плата управляющего устройства
Релейная управляющая плата
Разъем (CN8)
Разъем (CND01)
Релейный провод
Замечание *2.
Зажим
Зажим
*2. Обратите внимание на направ-
ление при установке релейной
управляющей платы (подъем
коробки управления вписыва-
ется в углубление релейной
управляющей платы.)
(1) Вставьте релейную управляющую плату в 2 зажима.
(2) Затем зафиксируйте плату зажимом.
(3) Подсоедините клемму релейного провода к разъему (CND01) на релейной управ-
ляющей плате.
(4) Подсоедините клемму релейного провода к разъему (CN8) на плате управляюще-
го устройства.
ПРЕДУПРЕЖДЕНИЕ
Следите за тем, чтобы не повредить детали на плате.
В противном случае это может стать причиной неисправности.
12.2.4. Установка дополнительного комплекта
Модификация шнура пульта ДУ
(1) С помощью инструмента обрежьте клемму на конце шнура пульта ДУ, а затем
удалите изоляцию с обрезанного конца шнура.
(2) Подсоедините шнур пульта и соединительный шнур.
(Поставляется с проводным пультом ДУ.)
Важно! Не забудьте изолировать соединение между шнурами.
Шнур пульта ДУ
Шнур пульта ДУ
Красный
Красный
Белый
Белый
Черный
Черный
Изолиро-
ванное
соединение
Разъем
20 mm
30 mm
35 ~ 45 mm
70 ~80 mm
Установка клеммы проводного пульта ДУ (продается отдельно)
Подсоедините клемму проводного пульта ДУ к разъему (CNC01) на
релейной управляющей плате.
Релейный провод
пульта ДУ: CNC01
Шнур проводного
пульта ДУ
Ребро
