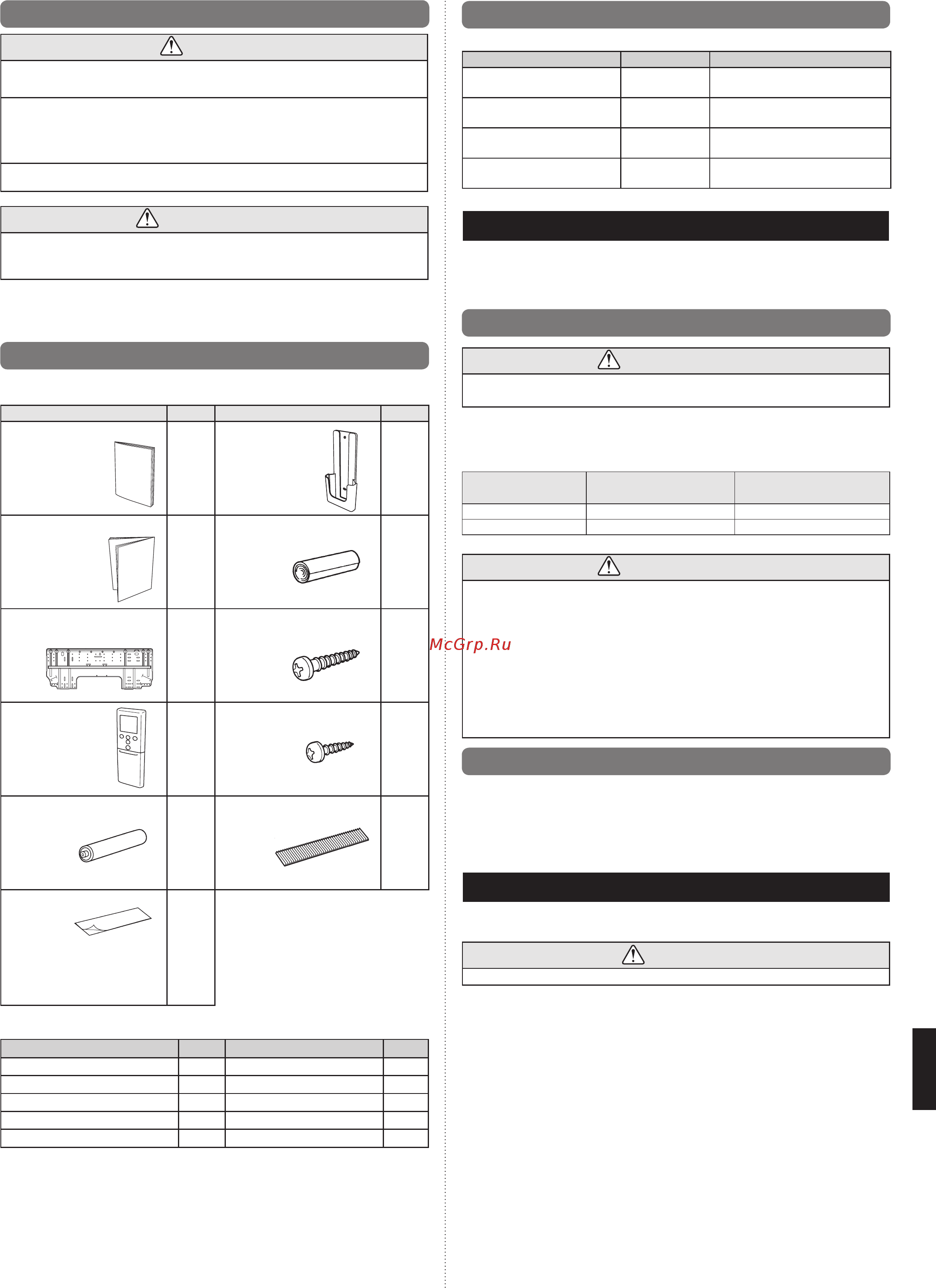

Ru-2
2.3.
Только для авторизованного обслуживающего .
ВНИМАНИЕ!
Для удовлетворительной работы кондиционера устанавливайте его так, как из-
ложено в данном руководстве по установке.
Соедините внутренний модуль и внешний модуль или ответвительную коробку
трубами и кабелями для кондиционера, доступными у местного дистрибьютора.
В данном руководстве по установке описаны правильные соединения с использо-
ванием установочного комплекта, доступного у местного дистрибьютора.
Не включайте питание до тех пор, пока вся работа по установке не будет завершена.
ПРЕДУПРЕЖДЕНИЕ
В данном руководстве по установке описано, как установить только внутренний модуль.
Чтобы установить внешний модуль или ответвительную коробку, см. руководство
по установке, прилагающееся к внешнему модулю или ответвительной коробке.
• Будьте осторожны, чтобы не поцарапать кондиционер при работе с ним.
• После установки объясните клиенту правила эксплуатации, используя руковод-
ство по эксплуатации.
2.4. Принадлежности
Предоставляются следующие принадлежности для установки. Используйте их по
мере необходимости.
Name and Shape
Q’ty
Name and Shape
Q’ty
Руководство по эксплуатации
1
Держатель пульта
дистанционного
управления
1
Руководство по установке
(Данное
руководство)
1
Лента из ткани
1
Кронштейн для подвешивания
на стену
1
Самонарезающий винт
(M4 × 25 мм)
5
Пульт ДУ
1
Самонарезающий винт
(M3 × 12 мм)
2
Батарейка
2
Воздушный фильтр
2
Уплотнение A
Используется в том случае,
если диаметр газовой трубы
составляет Ø12,70 или больше.
Необходимо при использова-
нии AS14.
1
Следующие элементы необходимы для установки данного кондиционера. (Элементы
не прилагаются к кондиционеру и должны быть приобретены отдельно.)
Название Кол-во Название Кол-во
Сборка соединительных труб 1 Настенная заглушка 1
Соединительный кабель (4-жильный)
1 Седло 1 набор
Настенная труба 1 Дренажный шланг 1
Декоративная лента 1 Самонарезающие винты 1 набор
Виниловая лента 1 Уплотнитель 1
2.5. Дополнительные детали
Способ установки дополнительных деталей см. в соответствующих руководствах по установке.
Название детали № модели Применение
Проводной пульт дистанци-
онного управления *
UTY-RNN¾M Для эксплуатации кондиционера
Простой пульт дистанцион-
ного управления *
UTY-RSN¾M Для эксплуатации кондиционера
Набор для внешнего под-
ключения *
UTY-XWZXZ5
Для порта ввода-вывода управ-
ления
Набор для связи
UTY-TWBXF
Для установки дополнительных
деталей
* Для установки необходим дополнительный комплект для связи.
3. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
В данном РУКОВОДСТВЕ ПО УСТАНОВКЕ кратко изложено, где и как устанавливается
система кондиционирования воздуха. Перед началом работы прочитайте весь набор
инструкций для внутреннего и внешнего модулей и убедитесь в наличии всех перечисленных
деталей и принадлежностей для системы.
3.1. Тип медной трубы и изоляционный материал
ПРЕДУПРЕЖДЕНИЕ
См. руководство по установке внешнего модуля на предмет описания
допустимой длины трубы и разницы высот.
Выбор размеров труб
Диаметр соединительных труб зависит от мощности внутреннего модуля.
Правильный диаметр соединительных труб между внутренним и внешним модулями
или ответвительной коробкой см. в следующей таблице.
Мощность
внутреннего модуля
Размер газовой трубы
(толщина)
Размер жидкостной трубы
(толщина)
7, 9, 12 Ø 9.52(0.8) Ø 6.35(0.8)
14 Ø 12.70(0.8) Ø 6.35(0.8)
ПРЕДУПРЕЖДЕНИЕ
Установите теплоизоляцию вокруг как газовых, так и жидкостных труб. Отказ от
этого может вызвать утечки воды.
Используйте теплоизоляцию с теплостойкостью выше 120 °C. (Только для
модели с обратным циклом.)
Кроме того, если уровень влажности в месте
установки охладительного трубопровода ожидается свыше 70 %, установите
теплоизоляцию вокруг охладительного трубопровода. Если ожидается уровень
влажности 70-80 %, используйте теплоизоляцию 15 мм или толще, а если он
превышает 80 % - то 20 мм или толще.
При использовании теплоизоляции недостаточной толщины может образоваться
конденсат на поверхности изоляции.
Кроме того, используйте теплоизоляцию с теплопроводностью 0,045 Вт/(м•К) или
меньшей (при 20 °C).
3.2.
Дополнительные материалы, необходимые для установки
А. Лента для охлаждения (армированная)
Б. Изолированные скобы или зажимы для соединительного провода (см. местные
электротехнические правила и нормы).
В. Замазка
Г. Смазка для охлаждения
Д. Зажимы или седла для защиты труб с охладителем
4. ЭЛЕКТРИЧЕСКИЕ ТРЕБОВАНИЯ
Питание к внутреннему модулю подводится от внешнего модуля или ответвительной
коробки. Не подводите питание к внутреннему модулю от отдельного источника.
ВНИМАНИЕ!
Допустимый тип кабеля см. в местных нормативных документах.
9319357003-02_IM.indb 29319357003-02_IM.indb 2 7/7/2011 12:05:55 PM7/7/2011 12:05:55 PM
