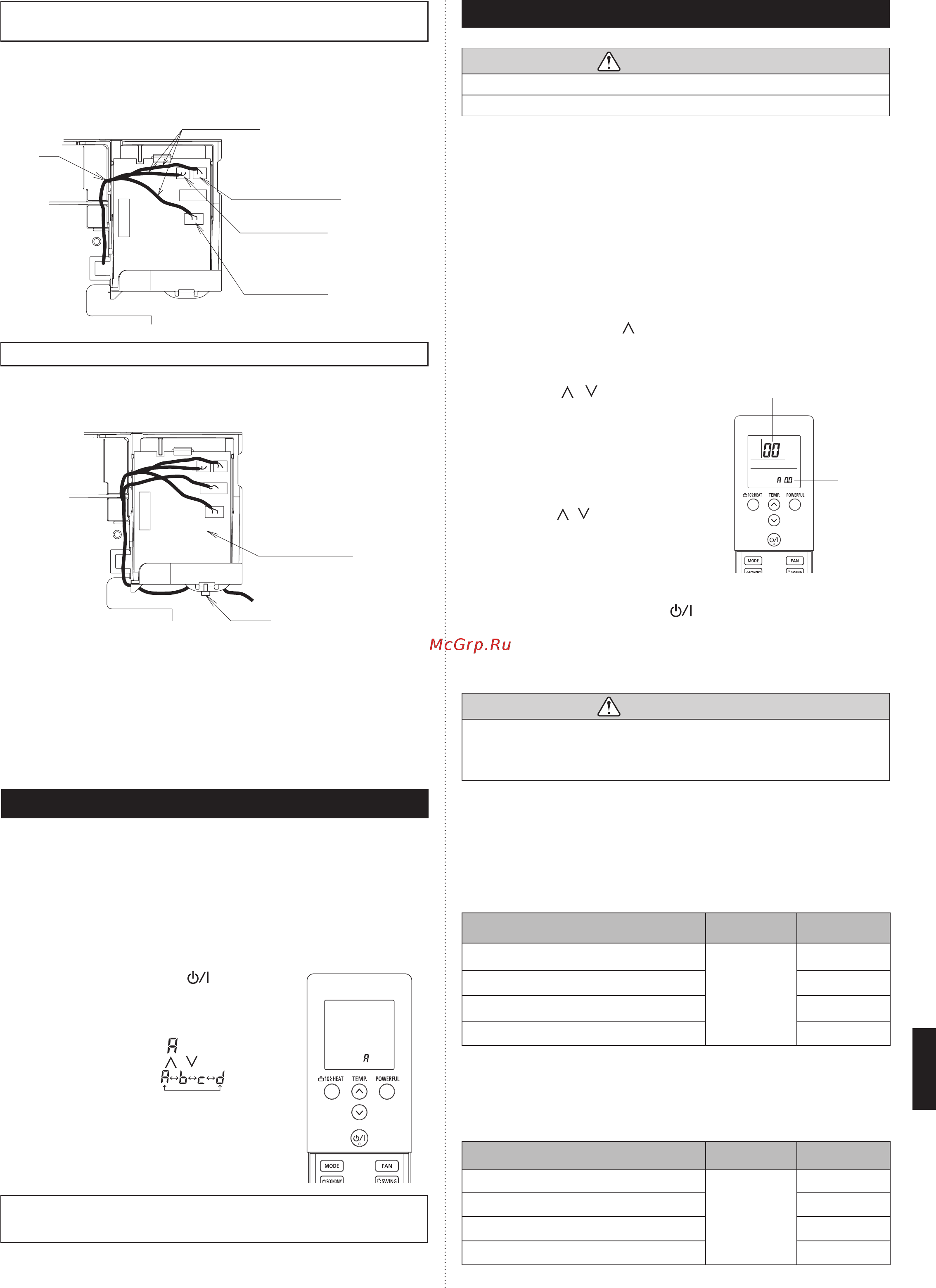

Ru-10
Установка клеммы внешнего соединительного комплекта
(продается отдельно)
Подсоедините провод внешнего ввода/вывода к плате набора для внешнего подключения.
(
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ВВОДА К CNA01
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ВЫВОДА К CNB01, CNB02
)
Шнур набора
для внешнего
подключения
Выходной разъем состояния
ошибки : CNB02 (черный разъем)
Выходной разъем состояния
работы : CNB01 (белый разъем)
Входной разъем управления
(работа/остановка или при-
нудительная остановка):
CNA01 (белый разъем)
Ребро
Фиксация проводов
После подключения терминалов проведите провода через прорези и зажим коробки
управления, выделенные на рисунке внизу.
Затем зафиксируйте провода на коробке управления с помощью поставляемого кре-
пежа.
Релейная
управляющая плата
Крепеж
12.2.5.
Установка коробки управления, разъема и крышки коробки управления
(1) Прикрепите коробку управления к внутреннему блоку.
(2) Подключите соединительные провода.
(3)
Прикрепите крышку коробки управления.
(4)
Закрутите 3 винта. Винт 2 предназначен для закрепления провода заземления.
12.2.6.
Маркировка
Наклейте метку проводки рядом с меткой для принципиальной схемы внутри передней панели.
12.2.7. Установка передней панели и впускной решетки
(См. «9.2. Установка впускной решетки» и «9.4. Установка передней панели»)
13.
ВЫБОР СИГНАЛЬНОГО КОДА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Если в помещении установлены два или больше кондиционеров, а пульт дистанционного
управления используется для работы с кондиционером, отличным от настраиваемого,
измените сигнальный код пульта, чтобы он работал только с кондиционером, который вы
настраиваете (доступны 4 варианта выбора).
Если в помещении установлены два или больше кондиционеров, обратитесь к рознично-
му продавцу для установки индивидуальных сигнальных кодов кондиционеров.
Выбор сигнального кода пульта дистанционного управления
Выполните следующие действия для выбора сигнального кода пульта дистанционного
управления. (Обратите внимание, что кондиционер не может принимать сигнальный код,
если он на этот код не настроен.)
(1) Нажимайте кнопку START/STOP ( ) до тех пор,
пока на экране модуля дистанционного управления
не отобразятся только часы.
(2) Нажмите и удерживайте кнопку MODE минимум 5
секунд, чтобы отобразить текущий сигнальный код
(изначально настроенный на
).
(3) Нажмите кнопки SET TEMP. (
/ ) чтобы переклю-
чить сигнальный код между
.
Сопоставьте код на экране с сигнальным кодом кон-
диционера.
(4) Еще раз нажмите кнопку MODE, чтобы вернуться к
отображению часов. Сигнальный код будет изменен.
•
Если в течение 30 секунд после отображения сигнального кода не будет нажата ни одна кнопка,
система вернется к исходному отображению часов. В этом случае начните снова с шага 1.
•
Сигнальный код кондиционера перед поставкой устанавливается на A.
14. НАСТРОЙКА ФУНКЦИЙ
Выполните «НАСТРОЙКУ ФУНКЦИЙ» в соответствии с условиями настройки, используя пульт ДУ.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что работа по прокладке проводов для внешнего модуля завершена.
Убедитесь, что крышка электрического кожуха наружного модуля установлена.
• Данная процедура изменяет настройки функций, используемые для управления
внутренним модулем в соответствии с условиями установки. Неверные настройки
могут вызвать нарушение функционирования внутреннего модуля.
• После включения питания выполните «НАСТРОЙКУ ФУНКЦИЙ» в соответствии с
условиями установки, используя пульт дистанционного управления.
•
На выбор доступны следующие две настройки: «Номер функции» и «Значение настройки».
•
Настройки не будут изменены в случае выбора недопустимых номеров или значений настроек.
• При использовании проводного пульта дистанционного управления (опционального)
см. руководство по установке, прилагаемое к модулю дистанционного управления.
• Настройте сигнальный код внутреннего модуля и сигнальный код пульта
дистанционного управления.
Вход в режим настройки функций
При одновременном нажатии кнопки «МОЩНЫЙ (POWERFUL)» и «НАСТРОЙКА
ТЕМПЕРАТУРЫ (SET TEMP.)». (
) нажмите кнопку «СБРОС (RESET)», чтобы войти
в режим настройки функций.
Выбор номера функции и значения настройки
(1) Нажмите кнопки «НАСТРОЙКА ТЕМПЕРАТУРЫ
(SET TEMP.)» (
/ ), чтобы выбрать номер
функции. (Нажмите кнопку «НАГРЕВАНИЕ 10
°С (10°C HEAT)» для переключения между ле-
вой и правой цифрами.)
(2) Нажмите кнопку «МОЩНЫЙ (POWERFUL)»,
чтобы перейти к установке значения. (Для воз-
врата к выбору номера функции еще раз на-
жмите кнопку «МОЩНЫЙ (POWERFUL)».)
(3) Нажмите кнопки «НАСТРОЙКА ТЕМПЕРАТУРЫ
(SET TEMP.)» (
/ ), чтобы выбрать значение
настройки. (Нажмите кнопку «НАГРЕВАНИЕ
10 °С (10°C HEAT)» для переключения между
левой и правой цифрами.)
(4) Нажмите кнопки MODE в указанном порядке
для подтверждения настроек.
Подтвердите, что прозвучал звуковой сигнал.
(5) Затем нажмите кнопку START/STOP (
).
Подтвердите, что прозвучал звуковой сигнал.
(6) Нажмите кнопку «СБРОС (RESET)», чтобы отменить режим настройки функций.
(7) После завершения «НАСТРОЙКИ ФУНКЦИЙ (FUNCTION SETTING)» не забудьте
отключить питание, а затем снова его включить.
ПРЕДУПРЕЖДЕНИЕ
После отключения питания подождите не меньше 10 секунд, прежде чем включить
его снова.
Настройка функций станет активной только после выключения и повторного
включения питания.
Значок фильтра
На внутреннем модуле есть знак, информирующий пользователя о том, что пришло
время очистить фильтр. Выберите настройку времени для интервала отображения
знака фильтра из нижеприведенной таблицы в соответствии с объемом пыли и мусо-
ра в помещении. Если вы не желаете отображать знак фильтра, выберите значение
настройки «Нет индикации».
(♦... Заводская настройка)
Описание настройки
Номер
функции
Значение
настройки
Стандарт (400 часов)
11
00
Длительный интервал (1000 часов)01
Короткий интервал (200 часов)02
♦Нет индикации 03
Коррекция температуры в охлаждаемом помещении
В зависимости от среды установки датчик температуры в помещении может требо-
вать коррекции.
Настройки можно выбрать, как показано в нижеприведенной таблице.
(♦... Заводская настройка)
Описание настройки
Номер
функции
Значение
настройки
♦Стандарт
30
00
Контроль несколько ниже 01
Контроль ниже 02
Контроль теплее 03
Номер функции
Значение
настройки
