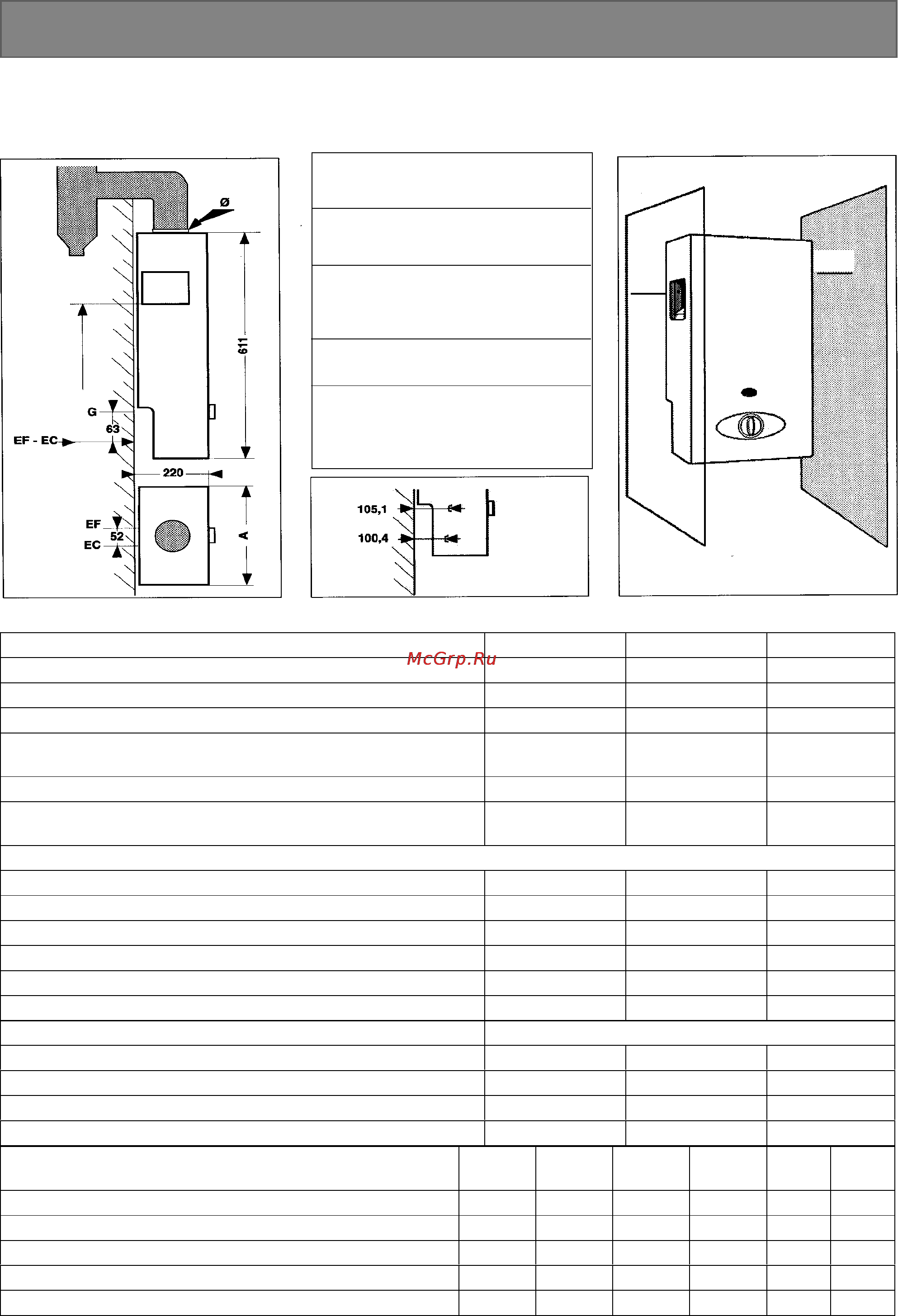

1. Технические характеристики и размеры
Технические характеристики
Рис. 3
Рис. 3 а
Рис. 4
1,80 м от пола
не менее
100 мм
не менее
100 мм
ä
ä
ä
ä
Обозначения на рисунке 3:
∅∅
∅∅
∅
A
Модель 10 L 110 319
Модель 13 L 130 375
Модель 16 L 130 431
G = ось трубы подачи газа
EF = ось трубы подачи холодной воды
EC = ось трубы отбора горячей воды
Масса:
брутто нетто
Модель 10 L 11 кг 9 кг
Модель 13 L 13 кг 10 кг
Модель 16 L 14 кг 12 кг
∆
∆
∆
Технические характеристики
модель 10 L модель 13 L модель 16L
Номинальная тепловая мощность 20,3 кВт 26,1 кВт 32,3 кВт
Номинальная полезная тепловая мощность 17,4 кВт 22,7 кВт 27,8 кВт
Минимальное значение регулируемой мощности 7,0 кВт 7,0 кВт 7,0 кВт
Расход воды при t = 55 °С и при закрытом корректоре
температуры (положение «+»)
1,8 ... 4,5 л/мин 1,8 ...5,9 л/мин 1,8 ...7,3 л/мин
t для расхода воды от 4,5 до 10 л/мин 55 ... 25 °С 55 ... 25 °С 55 ... 25 °С
Расход воды при t = 25 °С и при открытом корректоре
температуры (положение «–»)
10 л/мин 13 л/мин 16 л/мин
Минимальное рабочее давление
:
- корректор температуры закрыт: 0,50 бар 0,60 бар 0,80 бар
- корректор температуры открыт: 0,55 бар 0,70 бар 0,90 бар
Порог включения: 0,23 бар 0,24 бар 0,25 бар
Максимальное давление воды: 10 бар 10 бар 10 бар
Выход продуктов сгорания по массе 14 г/с 18 г/с 23 г/с
Средняя температура продуктов сгорания 164 °С 178 °С 183 °С
Характеристики горелок
Основная
горелка
Запальная
горелка
Основная
горелка
Запальная
горелка
Основная
горелка
Запальная
горелка
Количество форсунок 12 14 18
Маркировка форсунок для работы на газе G20 или G25 1,28 серая 1,23 серая 1,23 серая
Маркировка диафрагмы для работы на газе G20 или G25 4,1 5,5 6,3
Маркировка форсунок для работы на бутане или пропане
0,72
красная
0,72
красная
0,72
красная
Маркировка диафрагмы для работы на бутане или пропане
3,6 - -
Расход газа (15 °С – 1013 мбар) Расход Расход Расход
G20 35,9 МДж/м
3
под давлением 13-20 мбар 2,15 м
3
/час 2,76 м
3
/час 3,42 м
3
/час
G25 30,9 МДж/м
3
под давлением 25 мбар 2,29 м
3
/час 2,94 м
3
/час 3,64 м
3
/час
Бутан 45,6 МДж/кг под давлением 28...30 мбар 1,60 кг/час 2,06 кг/час 2,54 кг/час
Пропан 46,4 МДж/кг под давлением 37 мбар¦ 1,58 кг/час 2,03 кг/час 2,51 кг/час
