4
Внимание! Перед присоединением аппарата тщательно прочистить газовые и водяные коммуникации.

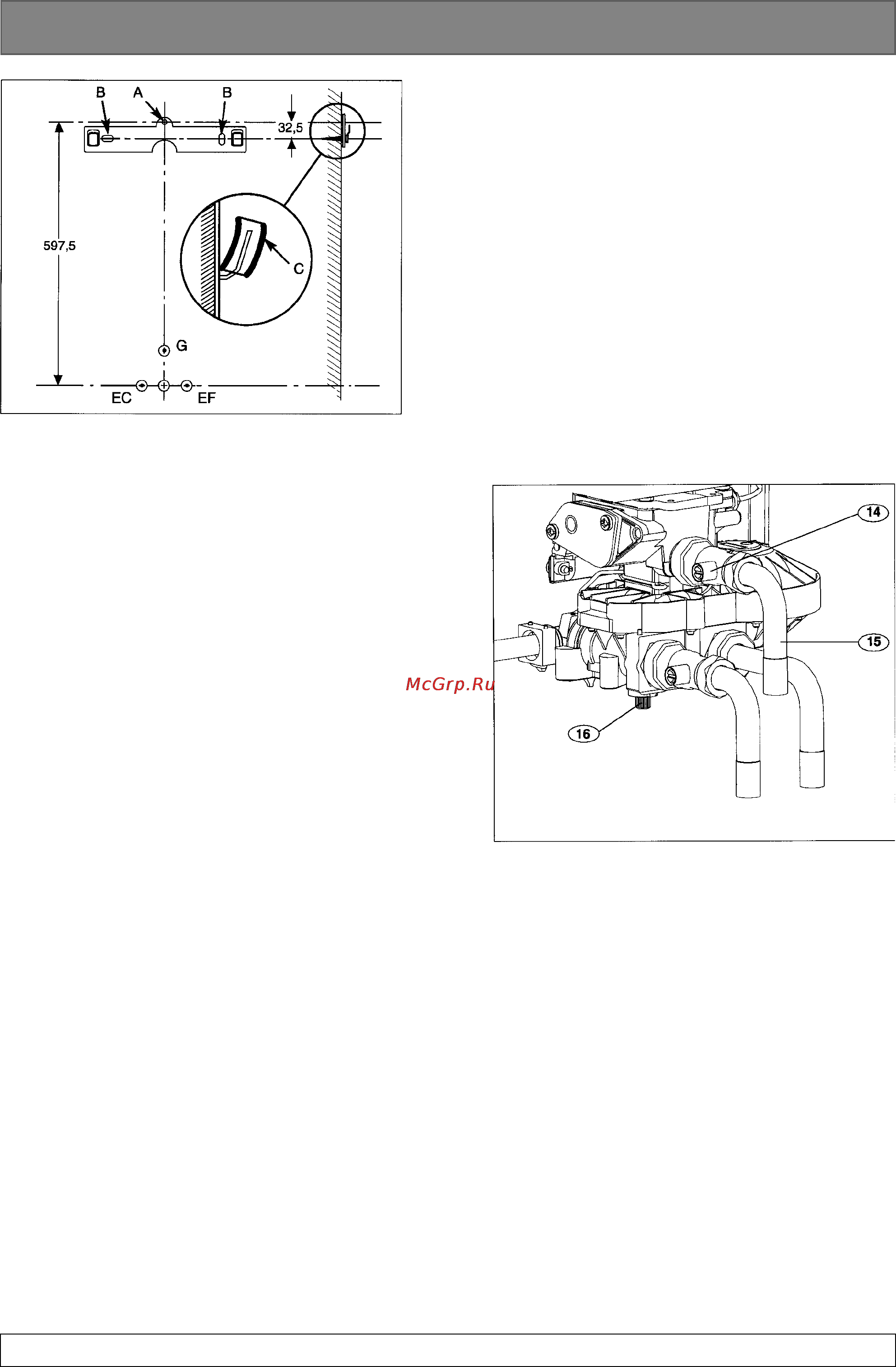

3. Монтаж аппарата
Крепление аппарата
Расположить разметочное отверстие “А”
крепёжной пластины на высоте 597,5 мм над
осью трубы подачи холодной воды.
Проверить ориентацию пластины по отвесу,
накернить и просверлить 2 отверстия “В” для
монтажа крепёжной пластины.
Закрепить пластину на стене.
Надеть уплотнительные трубки “С” на два
опорных выступа пластины.
Вытащить, потянув на себя ручку регулятора
газа поз. 9 (рис. 2).
Отвинтить 4 винта поз. “V” (рис. 8)
крепления кожуха.
Снять кожух.
Посадить верхние отверстия каркаса на
опорные выступы крепёжной пластины (рис. 5).
Присоединение к коммуникациям
Аппарат поставляется в полностью собранном
виде, готовым к монтажу. Пакет с
принадлежностями содержит следующие детали.
Соединение для подачи природного газа (рис. 6):
1 кран, ∅ 3/4” внутренняя / ∅ 1/2” наружная поз.
14 (для моделей с расходом 10 и 13 л/мин) или 1
кран ∅ 3/4” внутренняя / ∅ 3/4” наружная поз. 14
(для модели с расходом 16 л/мин).
изогнутая втулка для присоединения пайкой ∅
14 x 0,75 поз. 15 с накидной гайкой и резиновой
прокладкой.
Оси трубы подачи
холодной воды.
Рис. 5
Рис. 6
Присоединение к дымоходу (рис. 3)
Этот аппарат может быть присоединен только к дымоходу с естественной тягой, без нагнетания.
Труба дымохода вставляется в патрубок выходного отверстия тягопрерывателя (диаметр трубы
указан в таблице размеров на стр. 2).
Предусмотреть сосуд для отвода конденсата, который может образоваться на дымоходе, чтобы этот
конденсат не попал внутрь аппарата.
Монтаж должен выполняться с соблюдением требований СНиП 2.04.08–87*
