Ariston FAST GIWH 10-16 PA [6/8] Органы управления
![Ariston FAST GIWH 10-16 PA [6/8] Органы управления](/views2/1066665/page6/bg6.png)
6

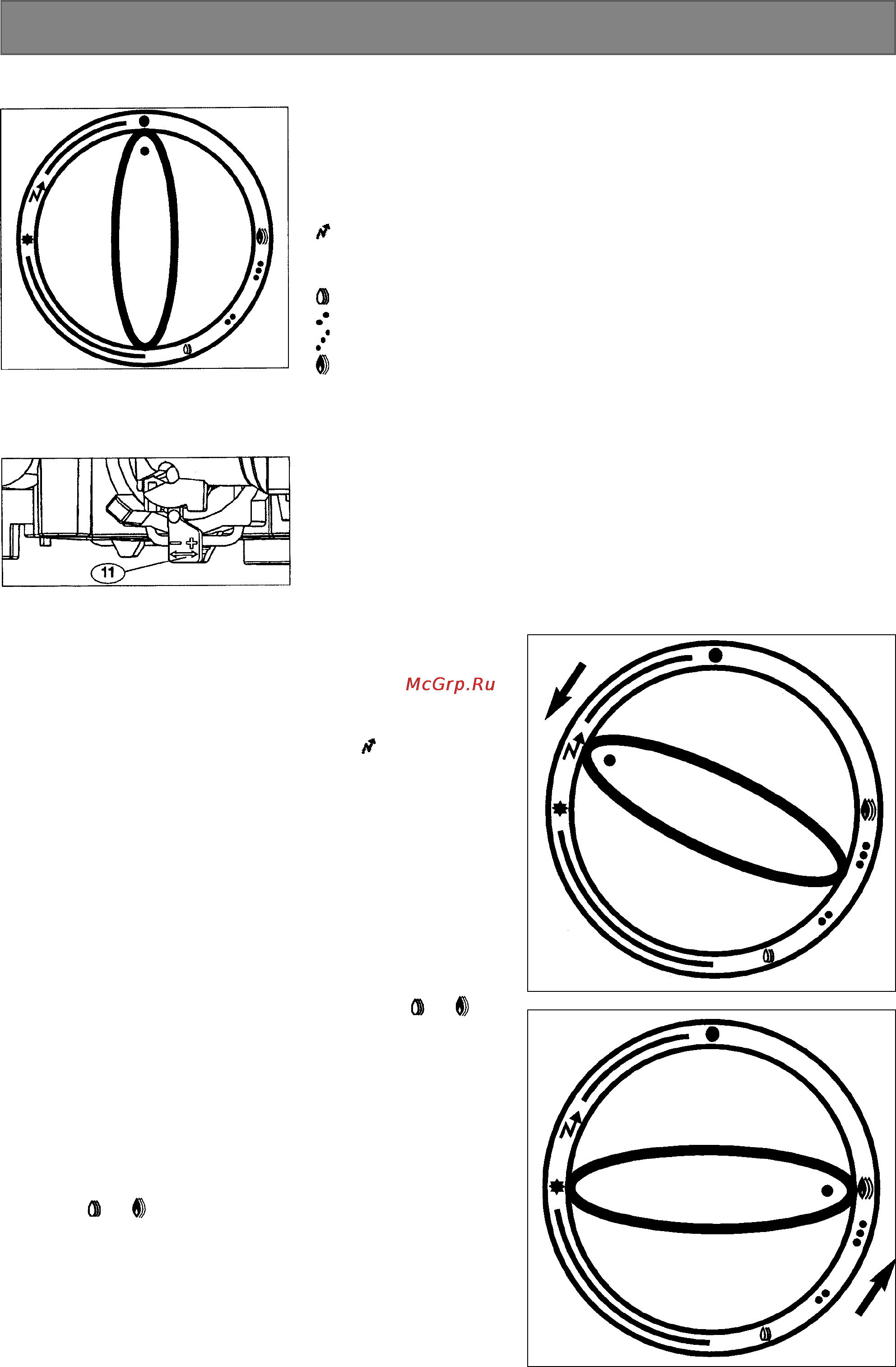

6. Органы управления и управление аппаратом
Рис. 10
Рис. 12
Рис. 9
Средняя мощность
Органы управления
Щиток управления (рис. 9):
Символы режимов, соответствующих различным положениям
ручки регулятора газа:
•: Отключено
: Поджиг запальной горелки
включение пьезоэлектрического устройства зажигания
: Состояние готовности
: Низкая мощность
:
:
: Максимальная мощность
Примечание. Форма и цвет щитка управления могут изменяться
в зависимости от модели.
Корректор температуры (рис. 10):
+ = положение “Зима”= Максимальное повышение температуры
– = положение “Лето”= Уменьшенное повышение температуры
Управление аппаратом
Зажигание запальной горелки
Повернуть ручку управления в направлении, указанном стрелкой.
Когда риска ручки находится напротив метки “ ” (рис. 11), и
слышится щелчок, появляется искра зажигания запальной
горелки.
Примечание. При первом зажигании, перед тем как зажжётся
запальная горелка, может понадобиться подождать несколько
мгновений, пока из её канала не вытеснится воздух.
Для этого надо подержать ручку в положении “
”, а затем
повторить операцию, пока запальная горелка не зажжётся.
3 Когда запальная горелка воспламенится, подержать ручку
несколько секунд в положении “
” для установления
рабочего состояния термопары системы защиты, а затем
перевести ручку (поворачивая её по3прежнему в
направлении стрелки) в положение между метками “ ” и “ ”
(рис. 12).
Регулирование мощности
3 Данный аппарат с автоматическим регулированием мощности
оснащен устройством, позволяющим пользователю
ограничивать максимальную мощность. Для задания границы
максимальной мощности надо повернуть ручку в секторе между
метками “ ” и “ ”.
3 Режим работы данного аппарата позволяет использовать его
в широком диапазоне расхода воды без регулирования
мощности. Температура горячей воды при этом будет
определяться величиной расхода воды.
Рис. 11
