BEHA-AMPROBE AC68C [21/72] Switching off the j93 clamp

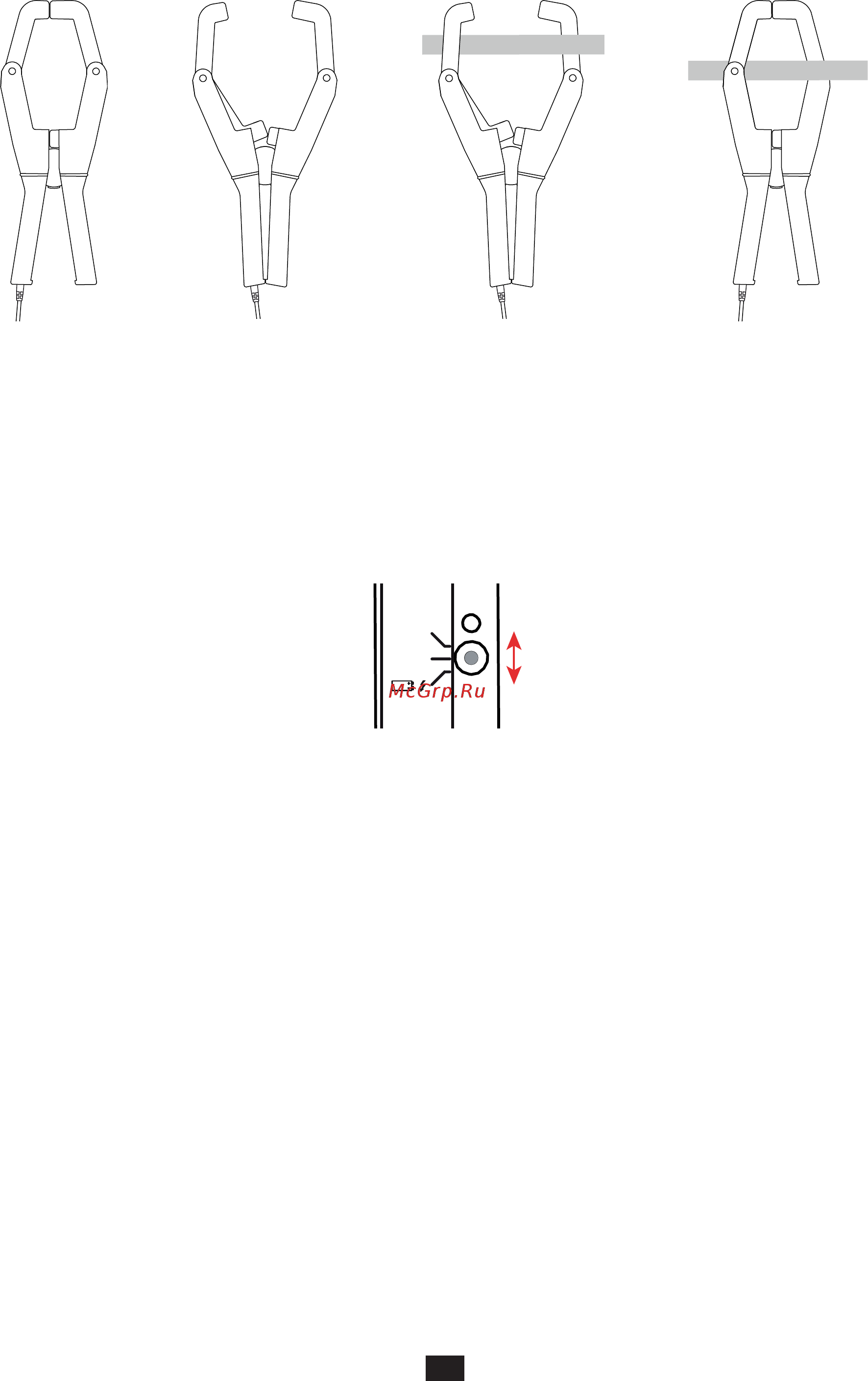

 Open the jaws of the clamp by moving the arm closer.

 Clamp the conductor carrying the current to be measured. There must be only one conductor in the jaws of the clamp.

 Gently close the jaws. In order to optimize measurement quality, centre the conductor as accurately as possible in the jaws.

 Read the measurement on the device.

 When the measurement is over, open the clamp and withdraw the conductor. Then disconnect the clamp from the device.

 Switch o the device.

2.3. SWITCHING OFF THE J93 CLAMP

 Set the switch to OFF.

5000A

500A

ZERO

Stop

Test

MARCHE

SORTIE

ZERO

OFF

300 V CAT IV

600 V CAT III
