7

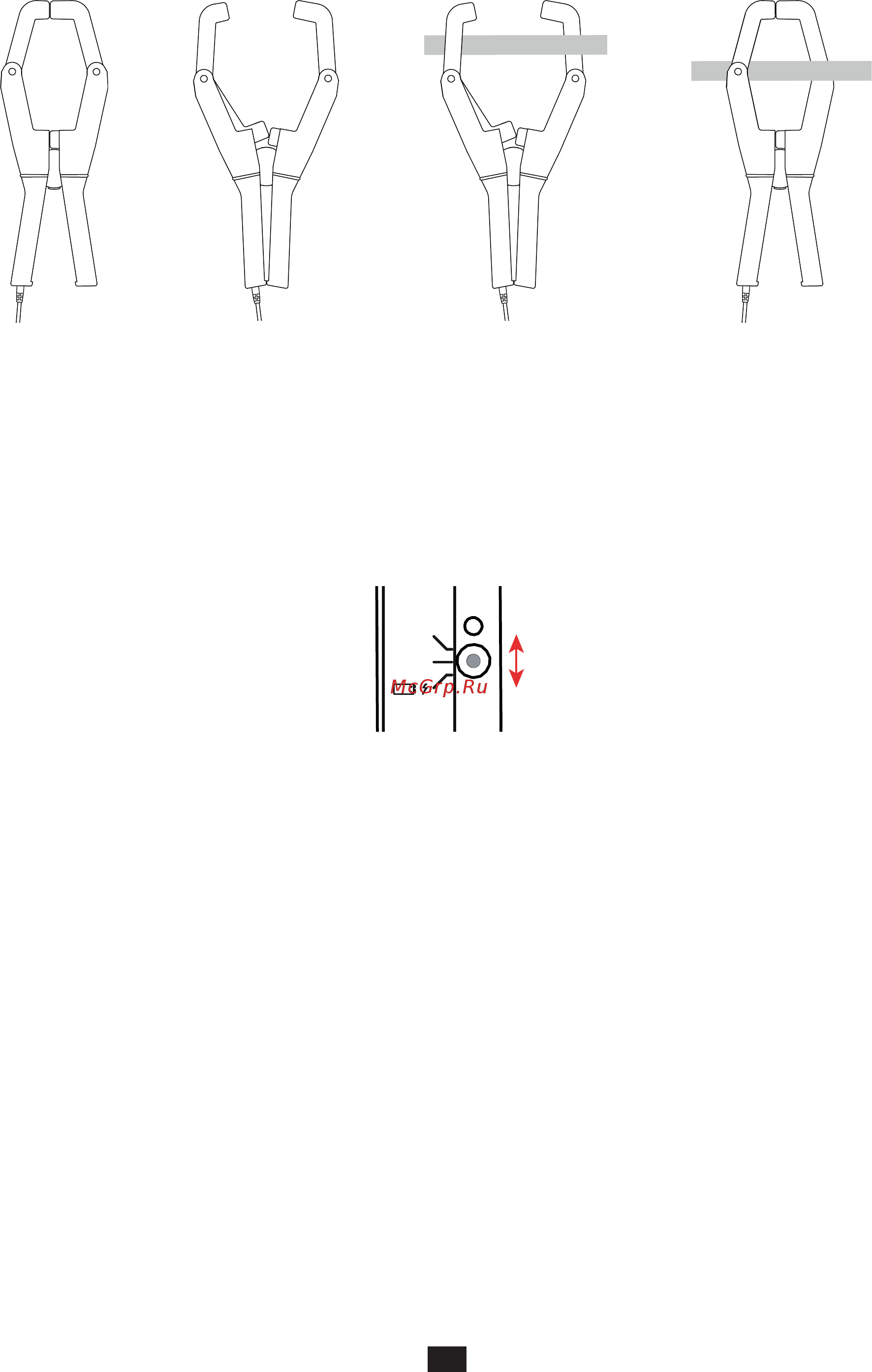

Ouvrez les mâchoires de la pince en rapprochant les bras.
Enserrez le conducteur parcouru par le courant à mesurer. Il ne doit y avoir qu’un seul conducteur dans les mâchoires de la pince.
Refermez doucement les mâchoires. An d’optimiser la qualité de la mesure, centrez le conducteur le plus possible au milieu
des mâchoires.
Lisez la mesure sur l’appareil.
Lorsque la mesure est nie, ouvrez la pince et retirez le conducteur. Puis débranchez la pince de l’appareil.
Éteignez l’appareil.
2.3. ARRÊT DE LA PINCE J93
Placez le commutateur sur la position OFF.
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
