![Daikin EWLD850I-SS [38/64] Рис 23 цикл циркуляции хладагента в трехконтурном агрегате модели ewwd с полной теплоутилизацией](/img/pdf.png)
Daikin EWLD850I-SS [38/64] Рис 23 цикл циркуляции хладагента в трехконтурном агрегате модели ewwd с полной теплоутилизацией
![Daikin EWLD850I-SS [38/64] Рис 23 цикл циркуляции хладагента в трехконтурном агрегате модели ewwd с полной теплоутилизацией](/views2/1659152/page38/bg26.png)
D–EIMWC00408-16RU - 38/64

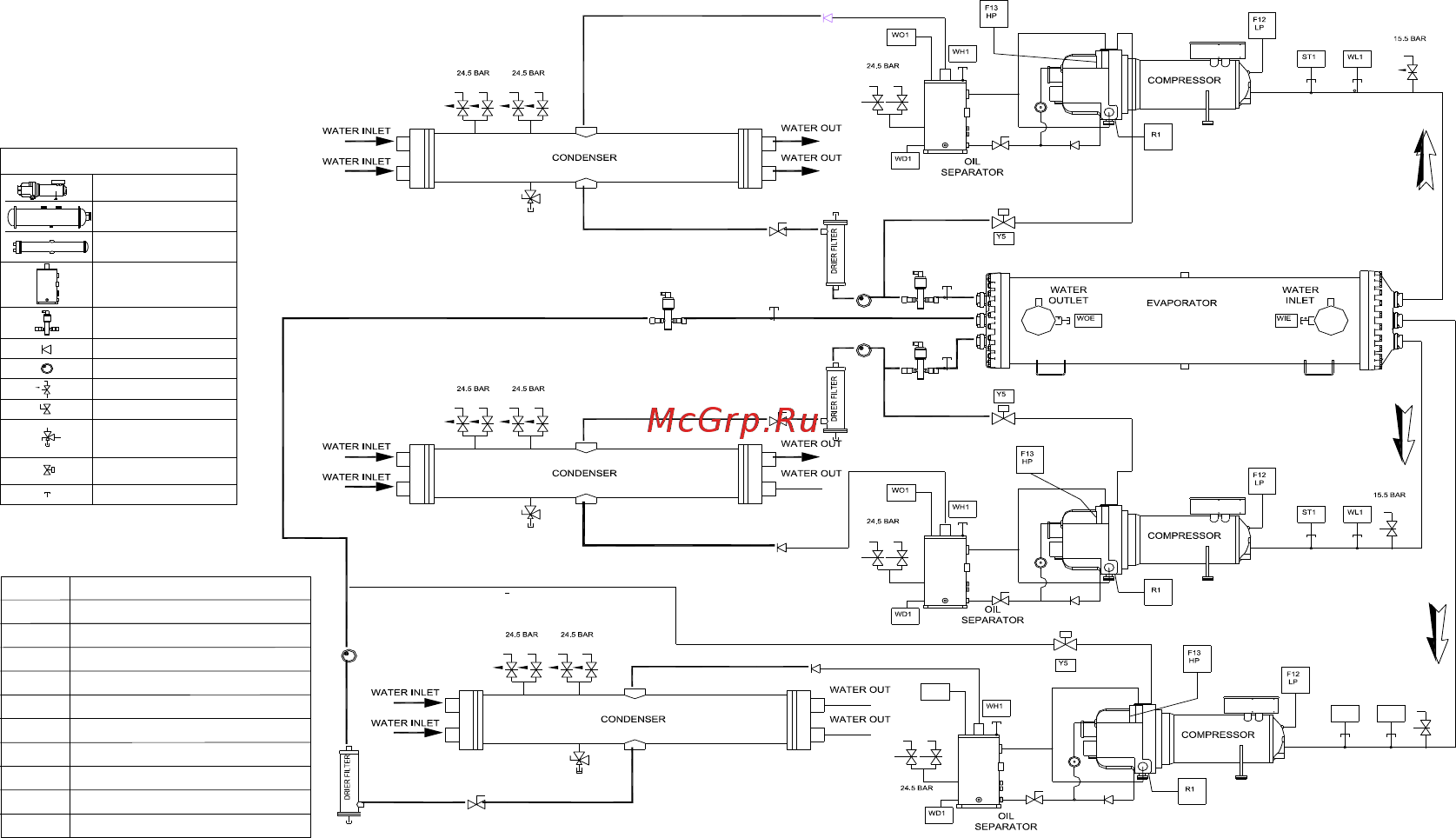

Рис. 23 - Цикл циркуляции хладагента в трехконтурном агрегате модели EWWD с полной теплоутилизацией
LEGEND
EVAPORATOR
CONDENSER
OIL SEPARATOR
COMPRESSOR
CHECK VALVE
SAFETY VALVE
SHUT-OFF VALVE
SOLENOID VALVE
EXPANSION VALVE
FLARE VALVE
SIGHT GLASS
2 WAY ANGLE VALVE
WITH
GAS CHARGE PORT
LOW PRESSURE SWITCH
HIGH PRESSURE SWITCH
F12 LP
F13 HP
LOW PRESSURE TRANSDUCER (-0.5 ÷ 7 bar)
HIGH PRESSURE TRANSDUCER (0 ÷ 30 bar)
LEAVING WATER TEMPERATURE
ENTERING WATER TEMPERATURE
WH1
WOE
WL1
WIE
OIL TEMPERATUREWD1
ST1 SUCTION TEMPERATURE
LIQUID INJECTION SOL. VALVEY5
OIL PRESSURE TRANDUCERWO1
COMPRESSOR CRANKCASE HEATERR1
WL1ST1
15.5 BAR
WO1
