D–EIMWC00408-16RU - 14/64

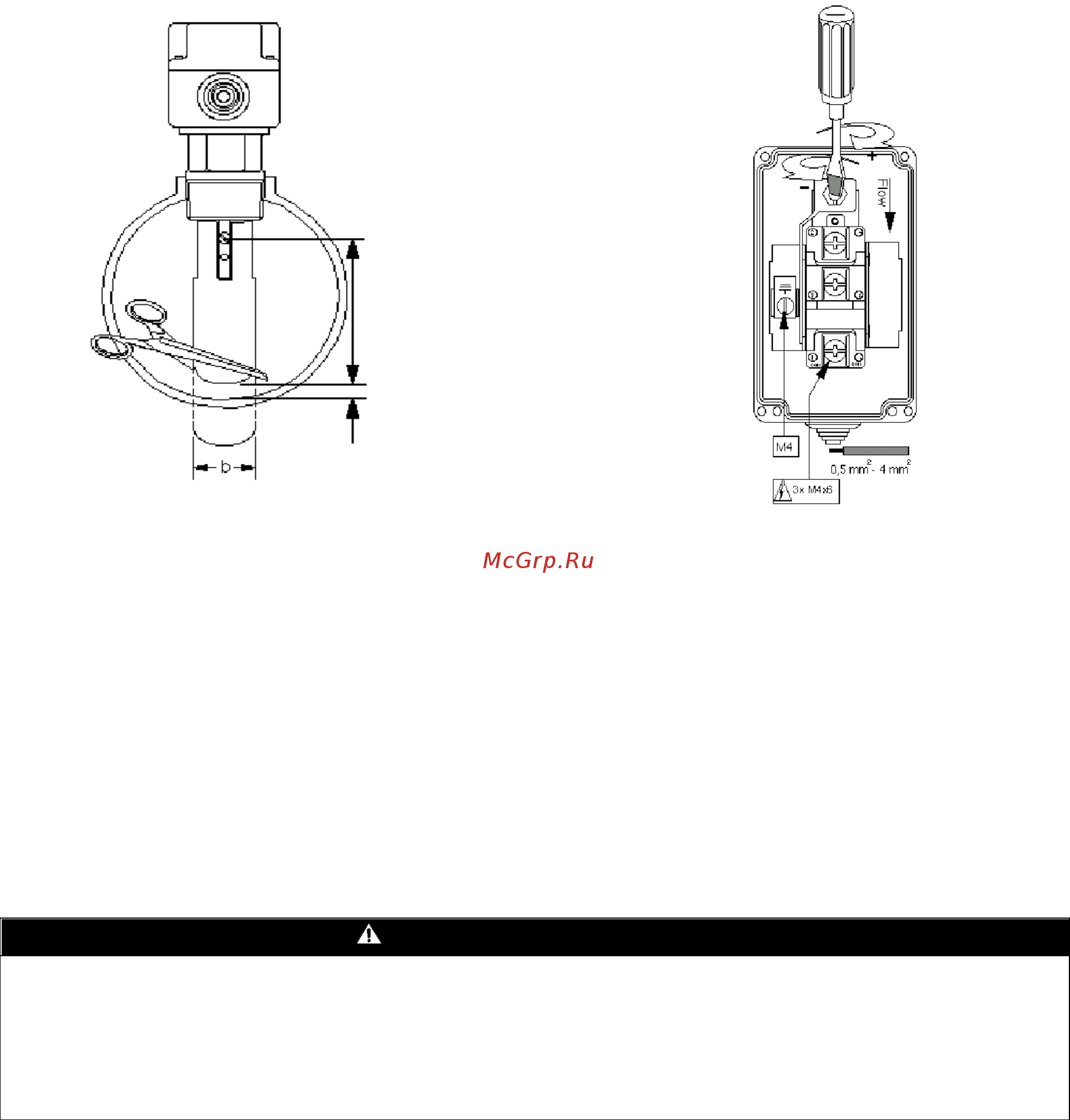

Рис. 5 - Регулировка защитного реле расхода
Предохранительные клапаны контура хладагента
Каждая система поставляется с предохранительными клапанами, установленными на каждом контуре, как на
испарителе, так и на конденсаторе.
Назначение клапанов – выпуск хладагента внутри контура хладагента в случае сбоя в работе.
ПРЕДУПРЕЖДЕНИЕ
Агрегат предназначен для установки в помещении.
Вдыхание газообразного хладагента опасно. Избегайте выпуска хладагента в окружающую среду.
Предохранительные клапаны должны быть соединены с системами за пределами помещения.
Ответственность за подсоединение предохранительных клапанов к канализации и определение их размера
несет монтажник.
Убедитесь в достаточности потоков воздуха вокруг машины.
Регулировка чувствительности
реле расхода
3" 83 мм
4" 107 мм
5" 134 мм
6" 162 мм
5 мм
Для трубопровода 3"—6"
использовать лопасти с
размером b = 29 мм
