Лысьва ПГН 41 М [11/20] Регулирование интенсивности горения производится дальнейшим поворотом
![Лысьва ПГН 41 М [11/20] Регулирование интенсивности горения производится дальнейшим поворотом](/views2/1668569/page11/bgb.png)
11
à î ð å ë ê à
ì î ù í î ñ ò ü þ
1 , 5 ê Â ò
à î ð å ë ê à
ì î ù í î ñ ò ü þ
1 , 0 ê Â ò
à î ð å ë ê à
ì î ù í î ñ ò ü þ
2 , 3 ê Â ò
à î ð å ë ê à
ì î ù í î ñ ò ü þ
1 , 5 ê Â ò

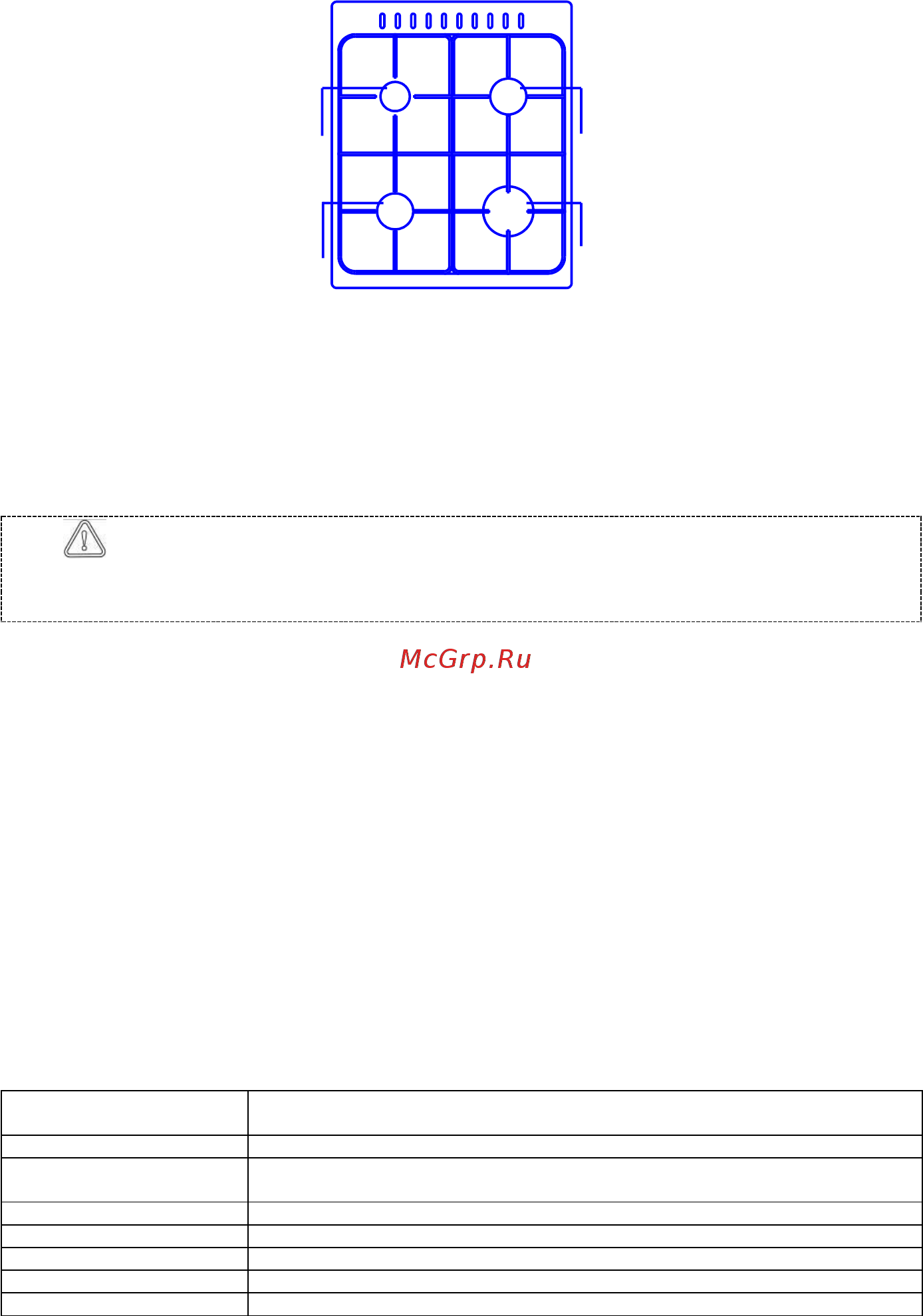

Рис. 8 Верхняя панель плит ПГН31 М, ПГН41 М
Мощность газовых горелок (высота пламени) регулируется при помощи ручек
кранов, температура нагрева электроконфорки регулируется ручкой переключателя
мощности, которые расположены на передней панели.
Газовые горелки зажигайте следующим образом:
- нажмите ручку крана газовой горелки, поверните её против хода часовой
стрелки до совмещения знака максимального пламени с меткой на панели управления.
- поднести спичку или зажигалку к соответствующей газовой горелке.
Внимание! При погасании пламени горелки (по любой причине)
необходимо закрыть устройство настройки (кран) и предпринять попытку
повторного зажигания не ранее чем через 1 минуту.
Регулирование интенсивности горения производится дальнейшим поворотом
ручки против хода часовой стрелки до совмещения знака малого пламени с меткой на
панели управления и обратно.
Чтобы горелку выключить, необходимо ручку включения горелки повернуть до
упора по ходу часовой стрелки.
Размеры посуды и режим работы горелок нужно выбирать таким образом, чтобы
пламя не выходило за края и не «лизало» боковые стенки. Посуда должна иметь
плоское ровное дно.
Минимальный диаметр сосудов используемых на горелке мощностью 1,0 кВт
равен 120 мм, на горелке мощностью 1,5 кВт минимальный диаметр сосудов равен
140 мм и на горелке мощностью 2,3 кВт минимальный диаметр сосудов равен 160 мм.
При использовании подставки для посуды малого диаметра минимальный диаметр
сосудов равен 60 мм.
Для включения конфорки необходимо ручку переключателя установить в
положение, соответствующее требуемому режиму приготовления (см.Табл. 4). При
этом загорается сигнальная лампочка включения электроконфорки.
Табл. 4
Обозначение на ручке
переключателя конфорки
Режимы работы конфорок
0
Конфорка выключена
1
Подогрев небольшого количества пищи и поддержание температуры готовых
блюд
2
Подогрев
3
Подогрев и кипение, т.е. длительное приготовление большого количества пищи
4
Приготовление жареных блюд
5
Жаренье в большом количестве жира
6
Быстрое нагревание
