3.1 ПЕРЕВОД НА ДРУГОЙ ТИП ГАЗА.
Данная плита относится к 1 классу отдельно стоящих приборов категории I
2Н3В/Р
,
для работы с газами группы Н второго семейства (природный газ по ГОСТ 5542 с
номинальным давлением1274 Па) и газами третьего семейства (сжиженный газ по
ГОСТ 20448 с номинальным давлением 2940 Па), с возможностью перевода с одного
вида газа на другой.
Заводом-изготовителем плита настроена для работы на природном газе
давлением 1274 Па.
В Табл. 6(стр.15) содержится информация по текущей настройке типа газа. Перед
любыми действиями по настройке, ознакомьтесь с записями в таблице. При каждой
перенастройке типа газа, сделать отметку в таблице, с указанием нового типа газа.
Для перенастройки плиты на другой тип газа, необходимо:
- Заменить сопла (в соответствии с Табл. 1).
- Выполнить регулировку малого пламени всех горелок.
Табл. 1
Горелка
Мощность,
кВт
Маркировка сопла
Природный газ
ном. давл. 1274 Па
Маркировка сопла
Сжиженный газ
ном. давл. 2940 Па
Большая
(передняя правая)
2,3
120
75
Средняя
(передняя левая и задняя
правая)
1,5
98
56
Малая
(задняя левая)
1,0
85
47
В Табл. 1 указана маркировка, которая соответствует диаметру отверстия сопла в
сотых долях миллиметра.
Внимание! Перед проведением любых операций или переводу прибора на
другой тип газа необходимо:
- убедиться, что все ручки управления находятся в выключенном положении;
- убедиться, что прибор полностью остыл;
- перекрыть общий кран подачи газа;
- отключить плиту от электрической сети.
Замена сопел горелок рабочей поверхности плиты производится следующим
образом:
- Убрать решетки стола, крышки горелок, головки горелок.
- Используя торцевой трубчатый ключ размером 7 мм заменить сопла согласно
Табл. 1(Рис. 2).
- Установить все детали в обратной последовательности.

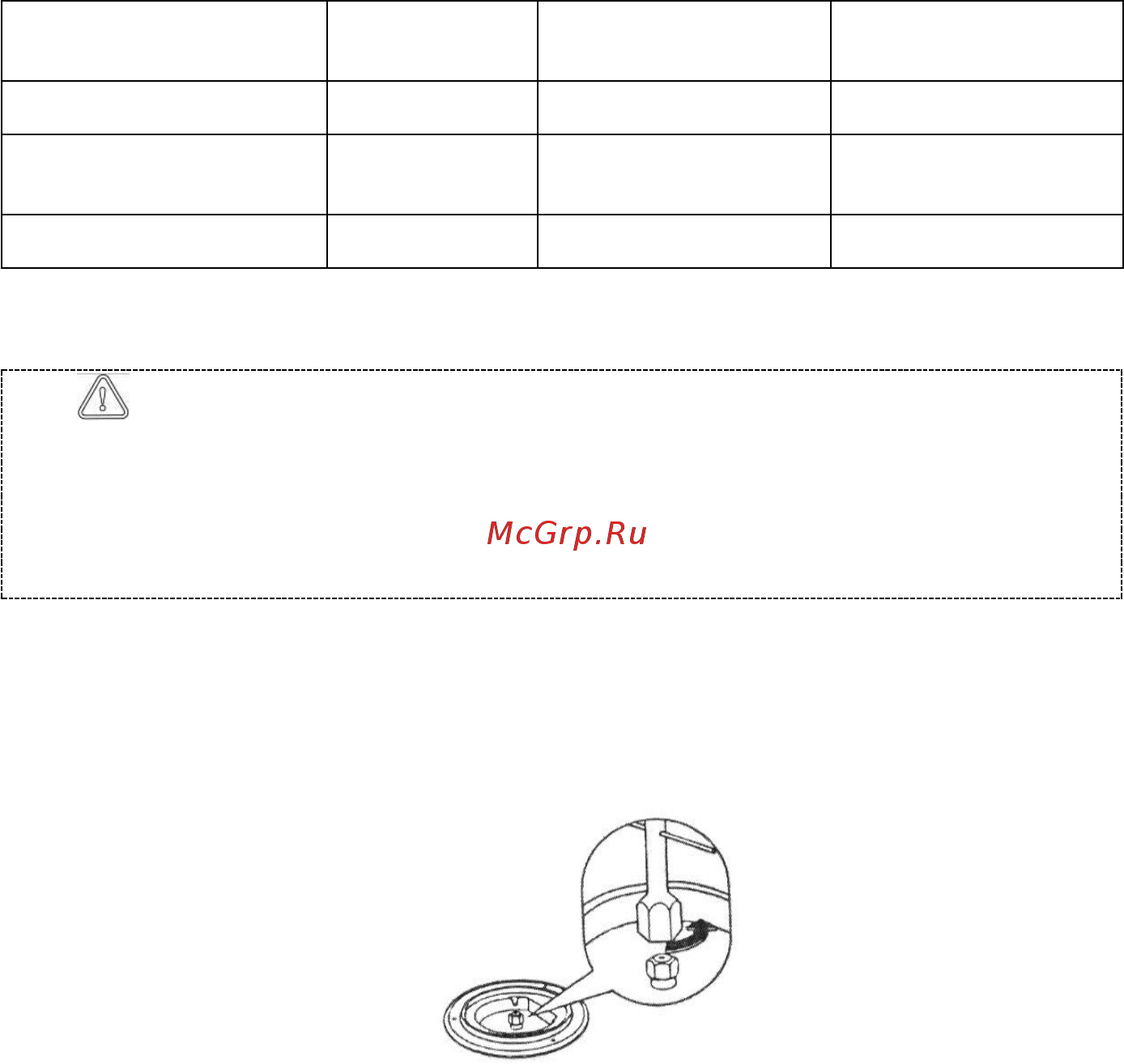

Рис. 2. Замена сопла горелки верхнего стола с помощью ключа 7 мм.
