UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
C6_20-08
3

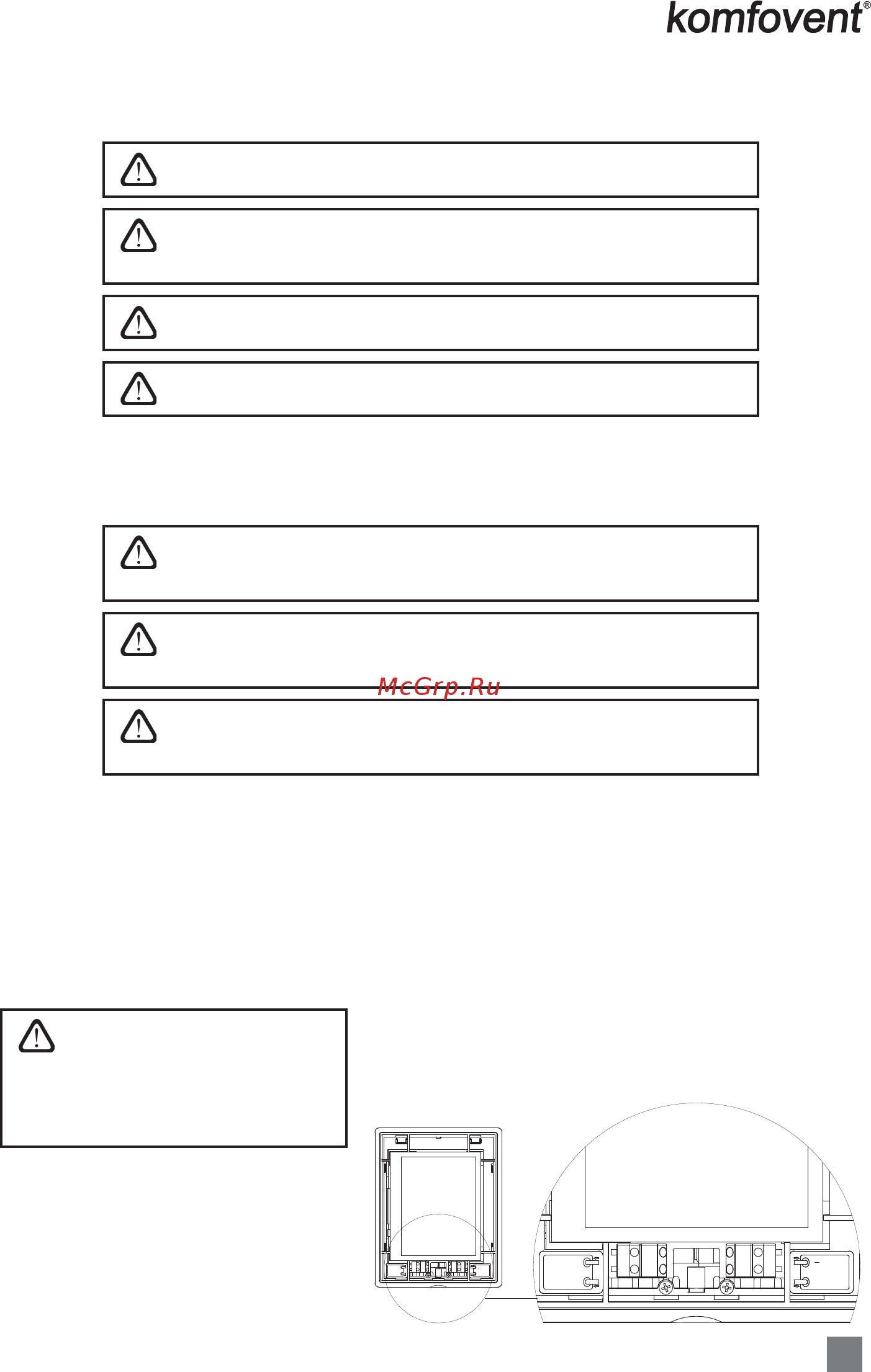

1. ИНСТРУКЦИЯ ПО ЭЛЕКТРОМОНТАЖУ
Монтажные работы могут быть произведены только персоналом с соответствующей квалификацией. При
монтаже необходимо выполнять указанные далее требования.
Кабели цепей управления рекомендуется прокладывать отдельно от си-
ловых кабелей как минимум на расстоянии 20 cм.
Соединение разъемов выполняется строго по указанной в схеме нуме-
рации или по соответствующему обозначению (см. принципиальную
электрическую схему установки).
При разъединении секций установки не тяните за соединительные про-
вода и кабели!
При выполнении любых работ внутри установки убедитесь, что установ-
ка отключена от электросети.
1.1. Подключение электропитания
Установка предназначена для сети питания переменного тока 230 В, 50 Гц, поэтому рядом с ней должна
быть оборудована розетка соответствующей мощности (см. электрическую схему) с заземлением. Тип кабеля
питания указан на электрической схеме.
Питание установки рекомендуется подключать к общей электрической
сети через автоматический выключатель 16 A с реле тока утечки 300 мA
(тип B или B+).
Вентиляционную установку можно включать только в исправную элек-
трическую розетку с защитным заземлением, соответствующую всем
требованиям электробезопасности.
Если при работе установки было прервано электропитание, при его воз-
обновлении, установка запустится автоматически на том же режиме на
котором работала прежде.
1.2. Монтаж пульта управления
1. Монтаж пульта управления должен быть произведен в помещении с обеспечением следующих условий:
• температура окружающей среды 0 °C ... 40 °C;
• интервал относительной влажности 20 % ... 80 %;
• обеспечение защиты от случайных капель воды (IP X0).
2. Подключение пульта управления предусмотрено через отверстие на его задней стенке или снизу.
3. Пульт может быть установлен на коробке скрытого монтажа или в любом другом месте просто проделав
два отверстия на монтируемой поверхности.
4. Пульт управления подключается к коробке контроллера. Длина соединительного кабеля между пультом и
установкой не должна превышать 150 м.
Для монтажа пульта управления
не используйте шурупы другого
типа или размера, чем те ко-
торые комплектуются в месте.
Неправильные шурупы может
повредить электронику пульта.
Подключение пульта управления
Yellow (A)
( ) White
(+) RedGreen (B)
Yellow (A)
(+) Red
Green (B)
( ) White
Yellow (A)
( ) White
(+) RedGreen (B)
Yellow (A)
(+) Red
Green (B)
( ) White
