2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2.1. Управление установкой при помощи пульта

Управление вентиляционными установками может осуществляться при помощи одного из представ-

ленных ниже пультов (рис. 2.1).

C6.1 – пульт с сенсорным экраном для настройки и отображения параметров вентиляционной установки.

Пульт снабжен встроенным термометром и измерителем влажности для контроля за микроклиматом.

C6.2 – пульт с сенсорными кнопками, предназначен только для настройки основных параметров вентиляци-

онной установки.

C6.1 C6.2

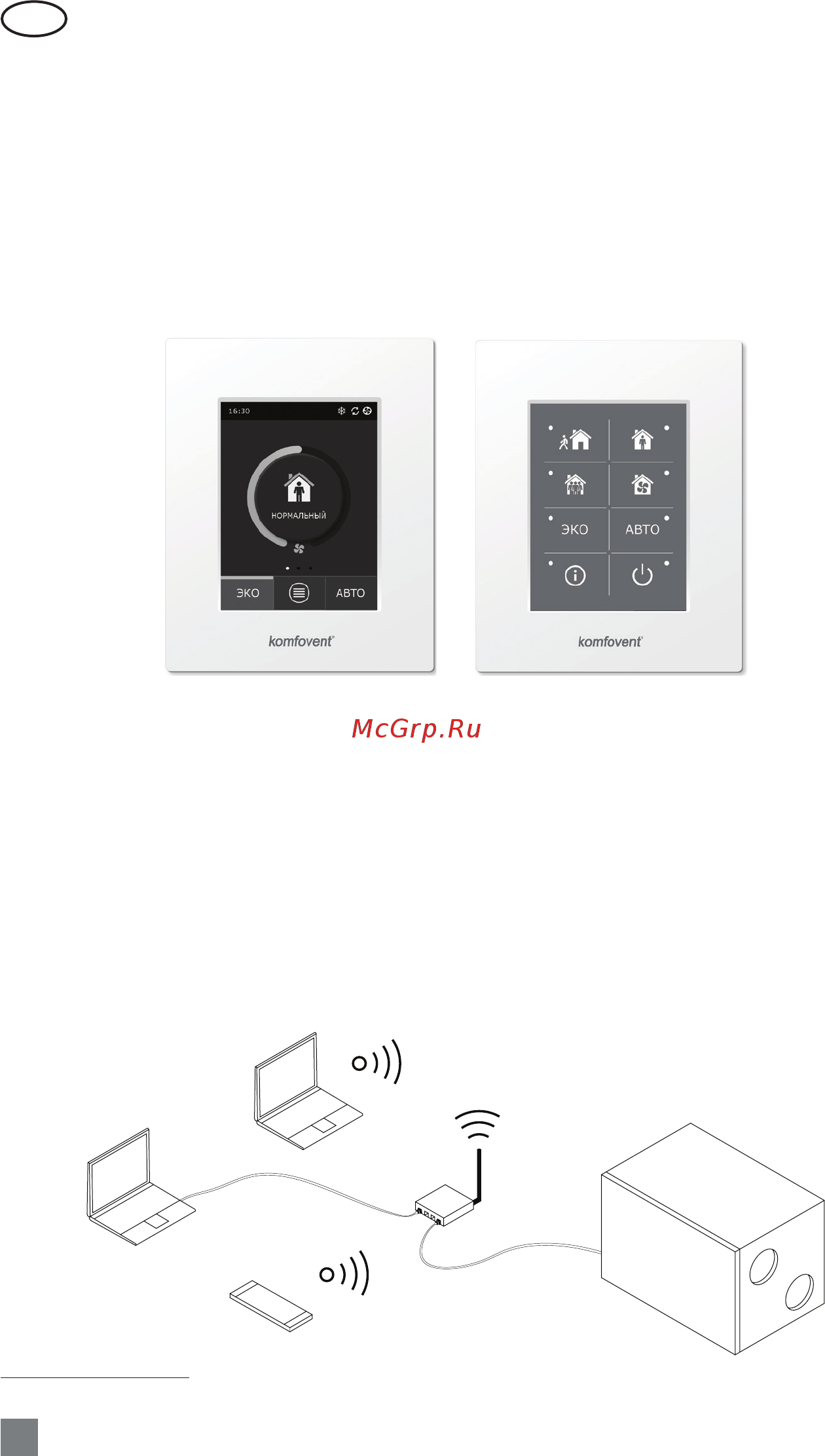

Рис. 2.1. Выбор пультов управления

2.2. Подключение установки к внутренней компьютерной сети или к интернету

Установкой можно управлять не только при помощи пульта управления, но и при помощи компьютера. В

таких случаях вентиляционную установку следует подключить к внутренней компьютерной сети или к интер-

нету. При пoмощи компьютера установкой можно управлять через веб-браузер. К компьютерной сети венти-

ляционная установка подключается при помощи кабеля типа САТ5 (разъем RJ45; см. рис. 1.3 a). Общая длина

кабеля между установкой и сетевым маршрутизатором не должна превышать 100 м.

Найти и изменить IP адрес можно в пульте управления* (см. Расширенные настройки → Возможность под-

ключения).

Вентиляционной установкой, подключенной к сетевому маршрутизатору, можно управлять во внутренней

сети при помощи компьютера путем подключения беспроводной связи (Wi-Fi). После подключения установки к

сетевому маршрутизатору активируйте настройку DHCP в пульте (см. Расширенные настройки → Возможность

подключения). Таким образом установке будет присвоен свободный IP адрес в местной сети (не используйте

данную настройку, если компьютер подключен прямо к установке).

Рис. 2.2 a. Примеры подключения установки к локальной сети

* Только для пульта типа С6.1 (см. рис. 2.1).
