Komfovent Domekt R 600 H [5/28] Монтаж температурных датчиков

UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив

C6_20-08

Общая мощность всех внешних элементов, работающих от напряжения

24 В, не должна превышать 30 Вт.

1.4. Монтаж температурных датчиков

Датчик приточного воздуха В1 (рис. 1.7 а) должен быть установлен в воздуховоде, подающем воздух в по-

мещение, за всеми дополнительными приборами нагрева / охлаждения воздуха (если они предусмотрены).

Датчик рекомендуется устанавливать на прямом участке воздуховода с соблюдением расстояния, равного

5-кратному диаметру, до датчика и за ним (рис. 1.4 в).*

Датчик приточного воздуха В1 можно неизпользовать, если установка

неработает в режимах поддержки потока CAV или DCV (подробнее в раз-

деле 2.4.6.5) и когда не используется внутренний электрический* или

канальный нагреватель или охладитель.

Плоская часть датчика должна быть перпендикулярна потоку воздуха,

что обеспечит надлежащий обдув чувствительного элемента.

Монтаж датчика температуры воды B5 (рис. 1.4 б) производится на трубе для обратной воды путем его

ввинчивания в предусмотренное отверстие. Должна быть обеспечена термоизоляция датчика!

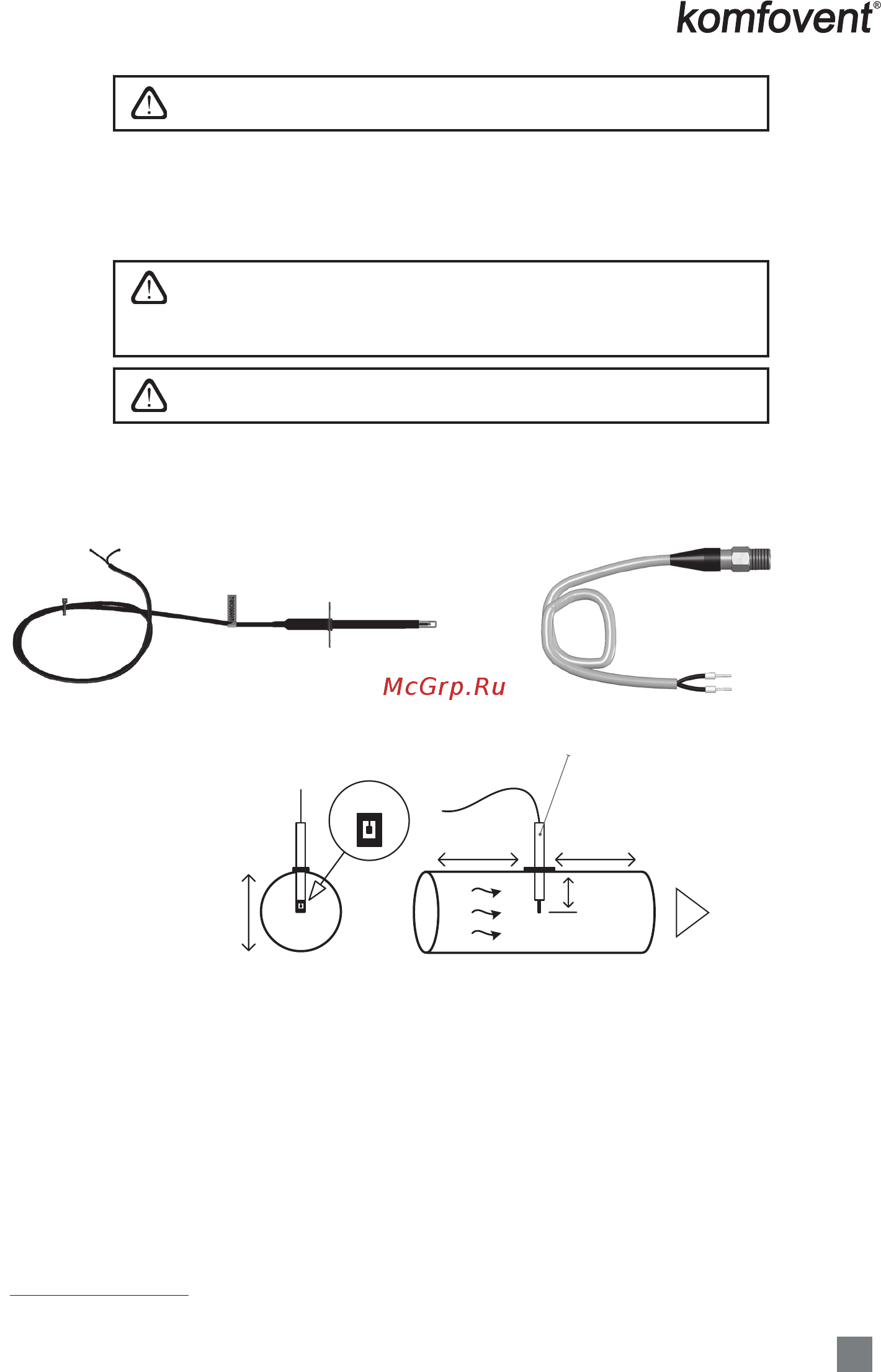

Датчик температуры приточного воздуха B1 Датчик температуры воды B5

Рис. 1.4 a

Рис. 1.4 б

>5D >5D

D/2

Рис. 1.4 в

* кроме установки R300V.
