Français
C.A 6503 7

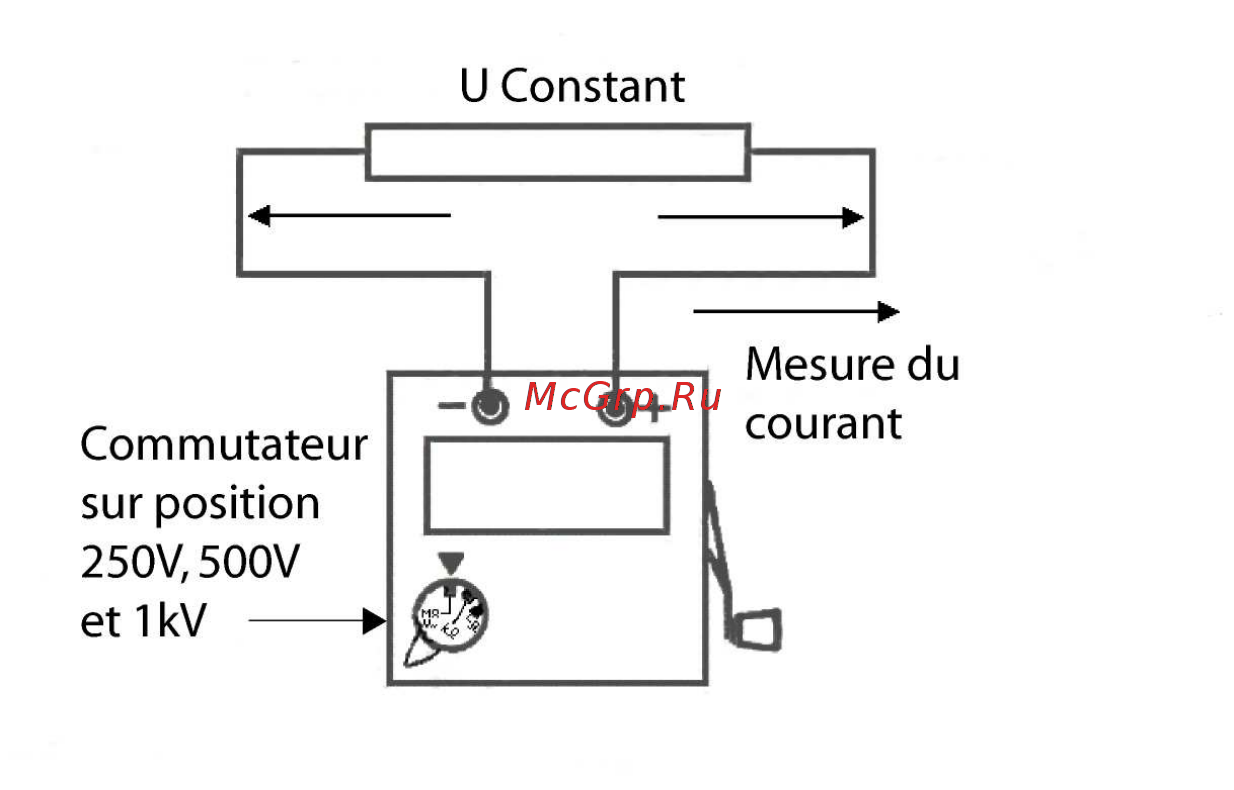

3.2. FONCTIONNEMENT :
3.2.1. Mesure de MΩ
ΩΩ
Ω :
Mesure de MΩ
ΩΩ
Ω sous 250V
DC
:
La mesure est réalisée sous une tension de 250V
DC
au dessus de 1MΩ mesurés.
Courant de court-circuit ≤ 5mA
DC
.
Il y a changement de coefficient de lecture en valeur montante : 50MΩ (passe en
lecture X10), et changement de coefficient de lecture en valeur descendante :
11MΩ (passe en lecture X1).
Mesure de MΩ
ΩΩ
Ω sous 500V
DC
:
La mesure est réalisée sous une tension de 500VDC au dessus de 1MΩ
mesurés. Courant de court-circuit ≤ 5mADC.
Il y a changement de coefficient de lecture en valeur montante : 50MΩ (passe en
lecture X10), et changement de coefficient de lecture en valeur descendante :
11MΩ (passe en lecture X1).
Mesure de MΩ
ΩΩ
Ω sous 1000V
DC
:
La mesure est réalisée sous une tension de 1000VDC au dessus de 10MΩ
mesurés. Courant de court-circuit ≤ 5mADC.
Il y a changement de coefficient de lecture en valeur montante : 500MΩ (passe en
lecture X10), et changement de coefficient de lecture en valeur descendante :
110MΩ (passe en lecture X1).
