Français
8 C.A 6503

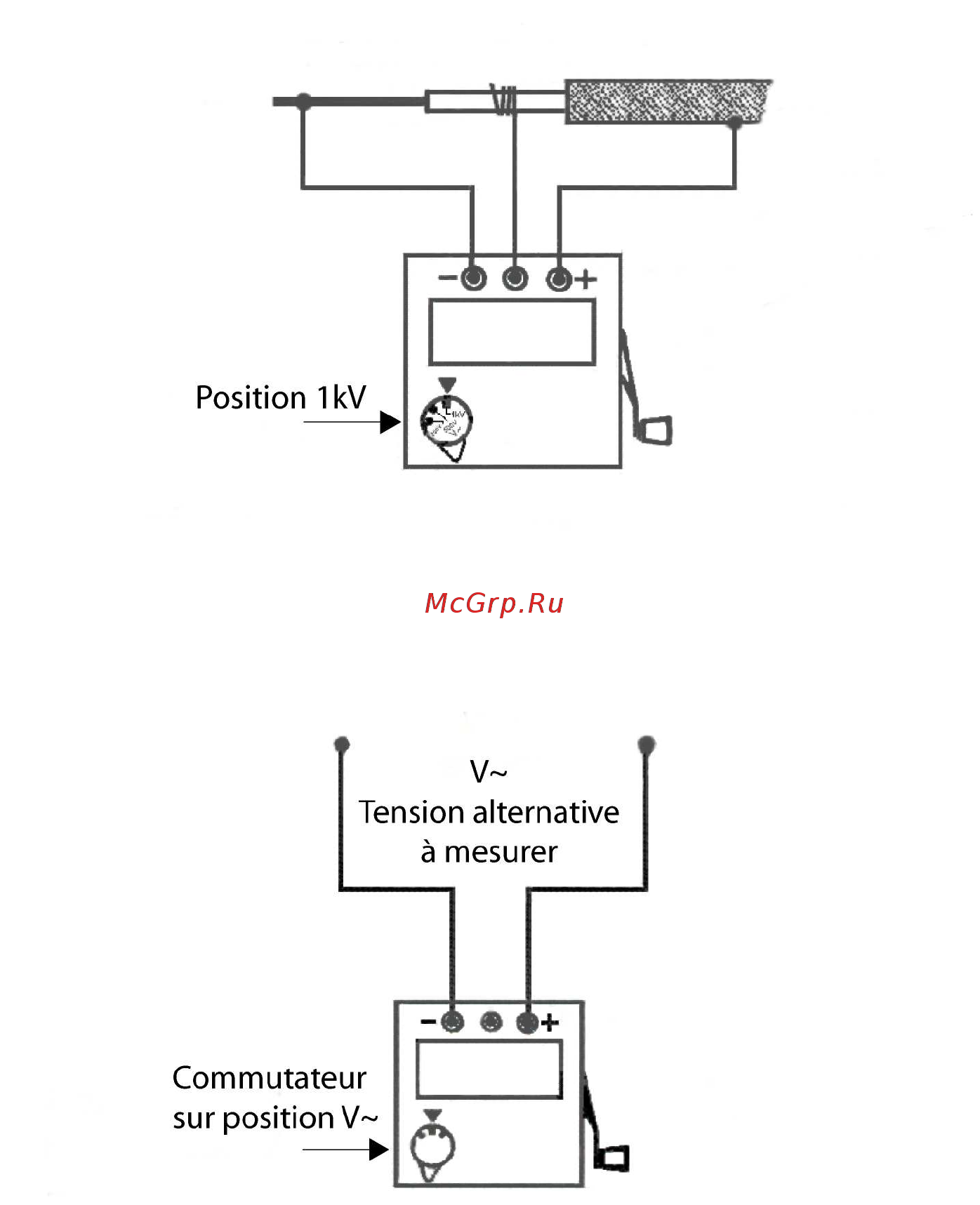

Dans le cas d’une mesure sous 1000V, pour éviter que les courants de fuite
superficiels ne perturbent la mesure d’isolement, il convient de réaliser un circuit
de garde (fig. 3) en utilisant la borne de garde « G ».
Fig. 3
3.2.2. Mesure de Tension alternative
La mesure de tension
alternative s’effec
tue de 0
à 600V
AC
en une seule
gamme (impédance
d'entrée : 100kΩ
),
commutateur en position
V.
