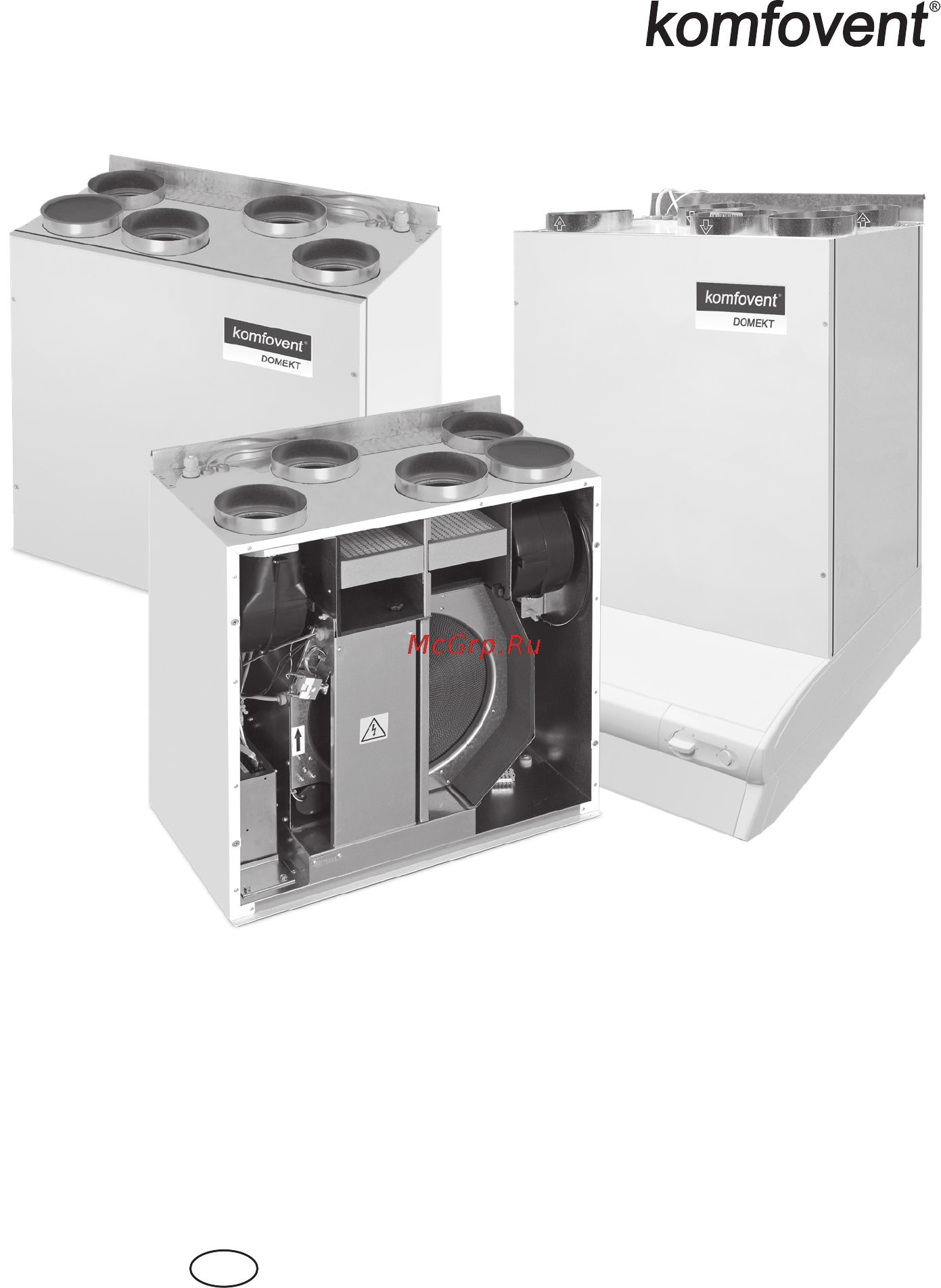

Komfovent Domekt S 1000 F Паспорт и инструкция по монтажу онлайн
Содержание
- Содержание 3
- Транспортировка вентиляционных устройств 4
- Требования безопасности 4
- Краткое описание устройства 5
- D3 19 08 6
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 6
- Внутри устройства имеются греющиеся элементы температура поверхности которых может быть велика поэтому во избежания ожогов руками до них дотрагиваться нельзя риск замерзания теплообменников возрастает с понижением температуры входящего наружного воздуха для избежания замерзания теплообменников может быть применена опция размороз ки оттаивания в зависимости от типа и конструкции установки используется различные спосо бы определения и предотвращения замерзания теплообменников вероятность замерзания для противоточного теплообменника возникает уже при наружной температуре от 0 до 5 c для пере крёстного пластинчатого теплообменника 10 c для ротационного ниже 30 c один из способов предотвращения замерзания это поддержание температуры приточного воздуха на безопасном для данного теплообменника уровне или иначе интегрированный предварительный нагреватель дру гие методы такие как использование обводной заслонку by pass или снижение скорости вращения для ротационного теплообменника на время разм 6
- Выбрав управление без предварительного нагревателя но через обходную заслонку холодного воздуха необходимо дополнительно установить канальный вторичный нагреватель если вентиляционная установка смонтирована во влажном помещении на внешних стенках уста новки может образоваться конденсат когда на улице холодно рис 3 монтируя установку в таких по мещениях следует обратить внимание чтобы конденсат не повредил конструкций здания или мебели 6
- На установках с противоточным или перекрестным пластинчатым теплообменником без интегрированного предварительного нагре вателя обязательно в воздуховод забираемого с улицы воздуха монтировать дополнительный нагреватель который обеспечит температуру забираемого с улицы воздуха не ниже 4 c 6
- Рис 3 график образования конденсата на наружных поверхностях вентиляционной установки 6
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив d3 19 08 7
- Вентиляционные устройства серии domekt не предназначены для вентиляции помещений с повышенной влагой бассейны сау ны бани автомойки и т д 7
- Для уменьшения вероятности образования конденсата на наружных поверхностях вентиляцион ной установки рекомендуется 1 в помещении в котором смонтирована вентиляционная установка поддерживать более низкую относительную влажность воздуха 2 использовать предварительный нагреватель который обеспечит более высокую температуру воздуха поступающего в вентиляционную установку 7
- Наружная температура c 7
- Относительная влажность воздуха в помещении где смонтирована установка 7
- По графику на рисунке 3 можно определить условия при которых на стенках вентиляционной установки может образоваться конденсат 7
- Пример 1 температура в помещении 20 c влажность в помещении 47 конденсат появится когда наружная температура ниже 3 c 7
- Пример 2 температура в помещении 22 c наружная температура 5 c конденсат появится когда влажность в помещении выше 37 7
- Пример 3 влажность в помещении 40 наружная температура 0 c конденсат появится когда температура в помещении выше 24 5 c 7
- Рекомендуется установку эксплуатировать безостановочно а в случаях когда вентиляция не нужна уменьшить интенсивность вентиляторов до минимума 20 таким образом будет обеспе чены благоприятные климатические условия внутри помещения и уменьшится количество конденсата во внутри установки который может повредить электронные компоненты 7
- Температура в помещении где смонтирована установка c 7
- Принципиальные схемы устройства 8
- Монтаж устройства 12
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив d3 19 08 13
- Потолок 13
- Рис 5 a 13
- Рис 5 б 13
- Только для установoк f типа только r 250f r 400 f и 700 f установки 13
- O125 o160 14
- Положение держателей устройства domekt r 400 v 14
- Положение держателей устройства domekt r 450 v 14
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив d3 19 08 15
- Положение держателей устройств domekt domekt cf 250f cf 500f cf 700f 15
- Положение держателей устройства domekt cf 250 v 15
- Положение держателей устройства domekt cf 400 v 15
- Рис 10 15
- Рис 8 15
- Рис 9 15
- Узел 1 15
- Оборудование дренажа 16
- D3 19 08 18
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 18
- Вент установка domekt r 200 v с кухонной вытяжкой 18
- Размеры и крепление мебельной панели 18
- Рис 13 18
- Установка domekt r 200 v может быть смонтирована в месте с одной из двух типов кухонной вытяжки 13 14 рисунки 18
- Установка domekt r 200v 2 адаптер для кухонной вытяжки 392 12 3 кухонная вытяжка 392 12 4 стандартная кухонная вытяжка 5 дюбель нейлоновый 8 50 шуруп 4 5 50 6 держатель настенный 7 держатель устройства 8 саморез 4 2 13 9 скобка для декоративной панели 10 шуруп 2 16 с конусной головкой 18
- Перед монтажом кухонной вытяжки необходимо снять нижнюю крышку которая крепится само резами рис 14а 19
- Схема подвешивания вентиляционного устройства domekt r 200 v 19
- D3 19 08 20
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 20
- Размеры для места установления domekt r 200 v 20
- Рис 15 размеры вместе с стандартной кухонной вытяжкой 20
- Рис 16 размеры вместе с кухонной вытяжкой 392 12 20
- Схема подвешивания устройства без кухонной вытяжки domekt r 200 v 21
- Узел с крепления предназначенные для подвешивания декоративного или мебельного щита 21
- D3 19 08 22
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 22
- Положение держателей устройства domekt pp 300 v domekt pp 450 v 22
- Рис 18 22
- Стенной болт 2 дюбель 3 навесной держатель 1 4 навесной держатель 2 5 болт m5 6 прокладка 7 саморез 8 l образный держатель 9 шаиба m5 din9021 22
- Узел 1 22
- Подключение водяных нагревателе 24
- Система воздуховодов 24
- Заключительная проверка 25
- Эксплуатация и обслуживание 25
- Параметры ve 27
- Размеры подвесных горизонтальных установок 27
- Технические данные устройств 27
- 1 230 6 3 1 0 28
- 1 230 7 3 1 0 28
- D3 19 08 28
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 28
- V 320 600 660 625 42 1 230 4 7 0 8 2 66 5 125 28
- Вес напряже ние 28
- Высот 28
- Длин 28
- Квт вт мм 28
- Макси мальная cила тока 28
- Мм мм мм кг в 28
- Мощность вентиля тора при макси мальном потоке воздуха 28
- Мощность нагре вателя электриче ског 28
- Параметры 28
- Подклю чение воз духовода 28
- Тип 28
- Ширин 28
- Расположение подсоединений воздуховодов 30
- Используемые в установках фильтры 31
- Гарантии изготовителя поставщика 32
- Консервация 32
- Консервация и утилизация 32
- Ресурсы сроки службы и хранения 32
- Ресурсы сроки службы и хранения гарантии изготовителя поставщика 32
- Сведения об утилизации 32
- Свидетельство об упаковывании 33
- Свидетельство о приемке 34
- D3 19 08 36
