UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
D3-19-08
19

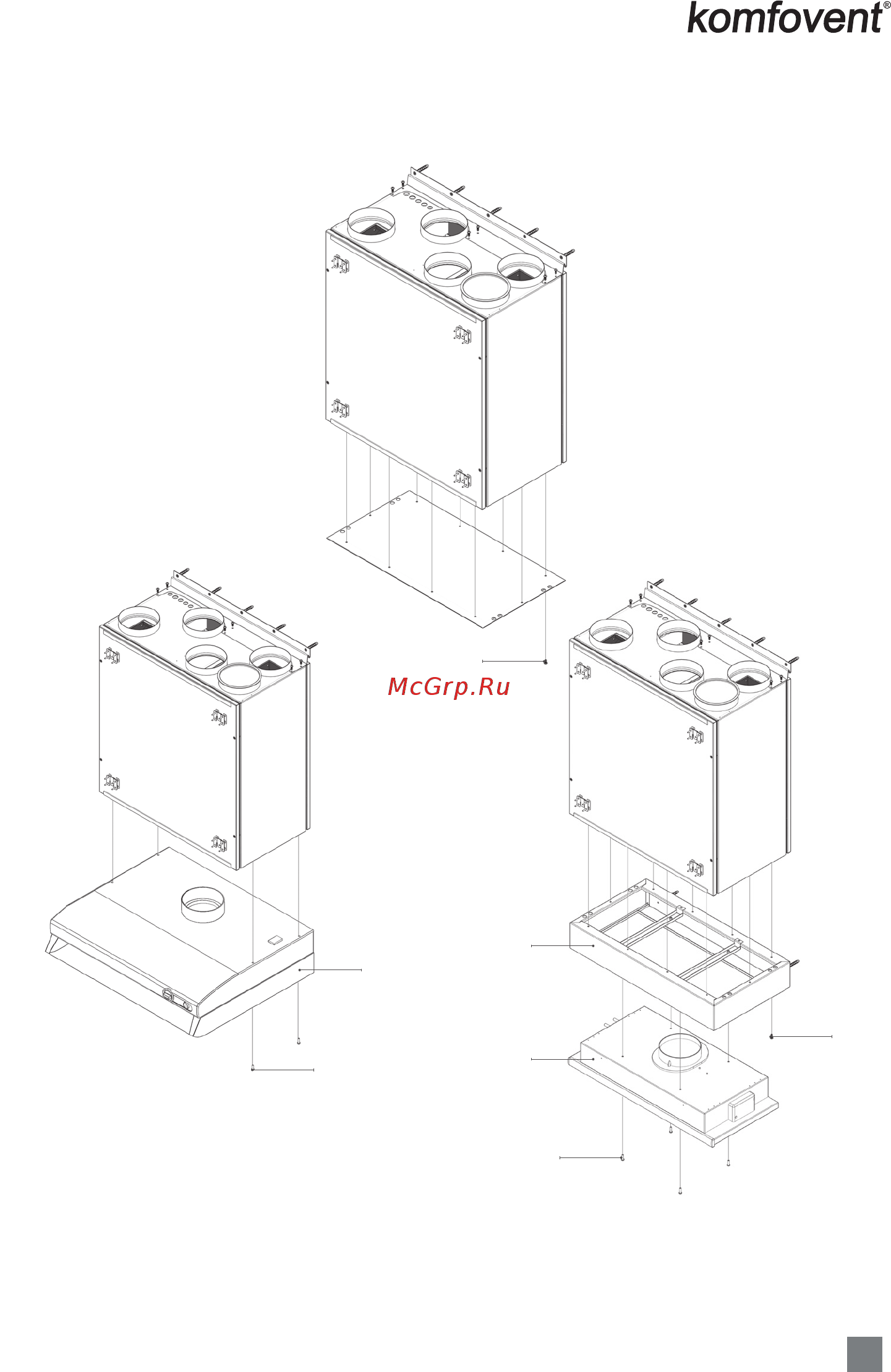

Рис. 14a
5 (×10)
Схема подвешивания вентиляционного устройства DOMEKT R 200 V
Перед монтажом кухонной вытяжки необходимо снять нижнюю крышку, которая крепится само-
резами (рис. 14а).
Рис. 14б. Монтаж стандартной кухонной вытяжки Рис. 14c. Монтаж кухонной вытяжки 392-12
1. Адаптер для кухонной вытяжки 392-12
2. Стандартная кухонная вытяжка
3. Кухонная вытяжка 392-12
4. Болты M4 для крепления вытяжки (4 шт.)
5. Саморезы 4,2×13 для крепления адаптера (10 шт.)
5 (×10)
4 (×4)
4 (×4)
3
2
1
