RU
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
D3-19-08
12
4. МОНТАЖ УСТРОЙСТВА
Рекомендуется устанавливать вентиляционное устройство в отдельном помещении или в чердачном
помещении на твердом и ровном фундаменте с резиновой прокладкой. Минимальное свободное про-
странство перед щитком обслуживания устройства должно быть не менее 700 мм. Свободное про-
странство над оборудованием должно составлять не менее 300 мм (Рис. 4 a, б). При подвешивании
устройства на стене или к потолку, необходимо использовать виброизолирующую прокладку.
При подборе места для монтажа устройства, обязательно предусмотреть свободный и соответству-
ющий правилам безопасности доступ к оборудованию во время обслуживания и профилактического
осмотра. Отверстие для осмотра не может быть меньше габаритов вент.установки, а сама установка
должна быть смонтирована так, чтобы при необходимости (на пример в случае сложного ремонта) ее
можно было бы легко демонтировать.

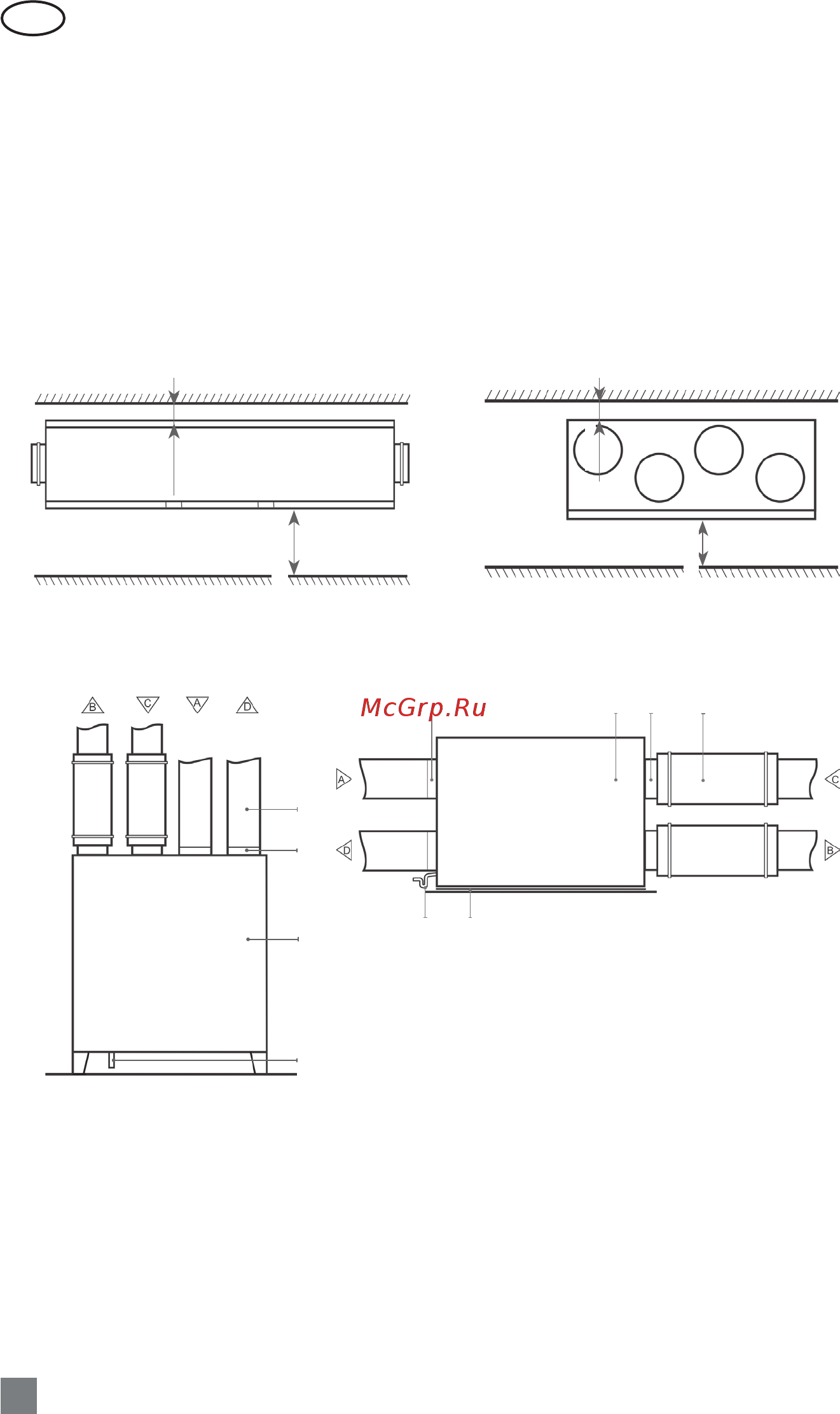

Установка устройства горизонтального
исполнения. Пространство для обслуживания
100 мм
мин.700 мм
Рис. 4 a
Установка устройства вертикального
сполнения. Пространство для обслуживания
100 мм
мин. 700 мм
Рис. 4 б
Cхема монтажа устройства
2 312
4 5
2
1
3
4
Рис. 4
1. Вентиляционное устройство
2. Присоединение к воздуховодам
3. Шумоглушитель
4. Дренажный патрубок, сифон (если это предусмотрено)
5. Виброизолирующая прокладка (в комплектацию не входит)
