Komfovent Domekt S 1000 F [21/36] Схема подвешивания устройства без кухонной вытяжки domekt r 200 v
![Komfovent Domekt S 1000 F [21/36] Схема подвешивания устройства без кухонной вытяжки domekt r 200 v](/views2/1668802/page21/bg15.png)
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
D3-19-08
21

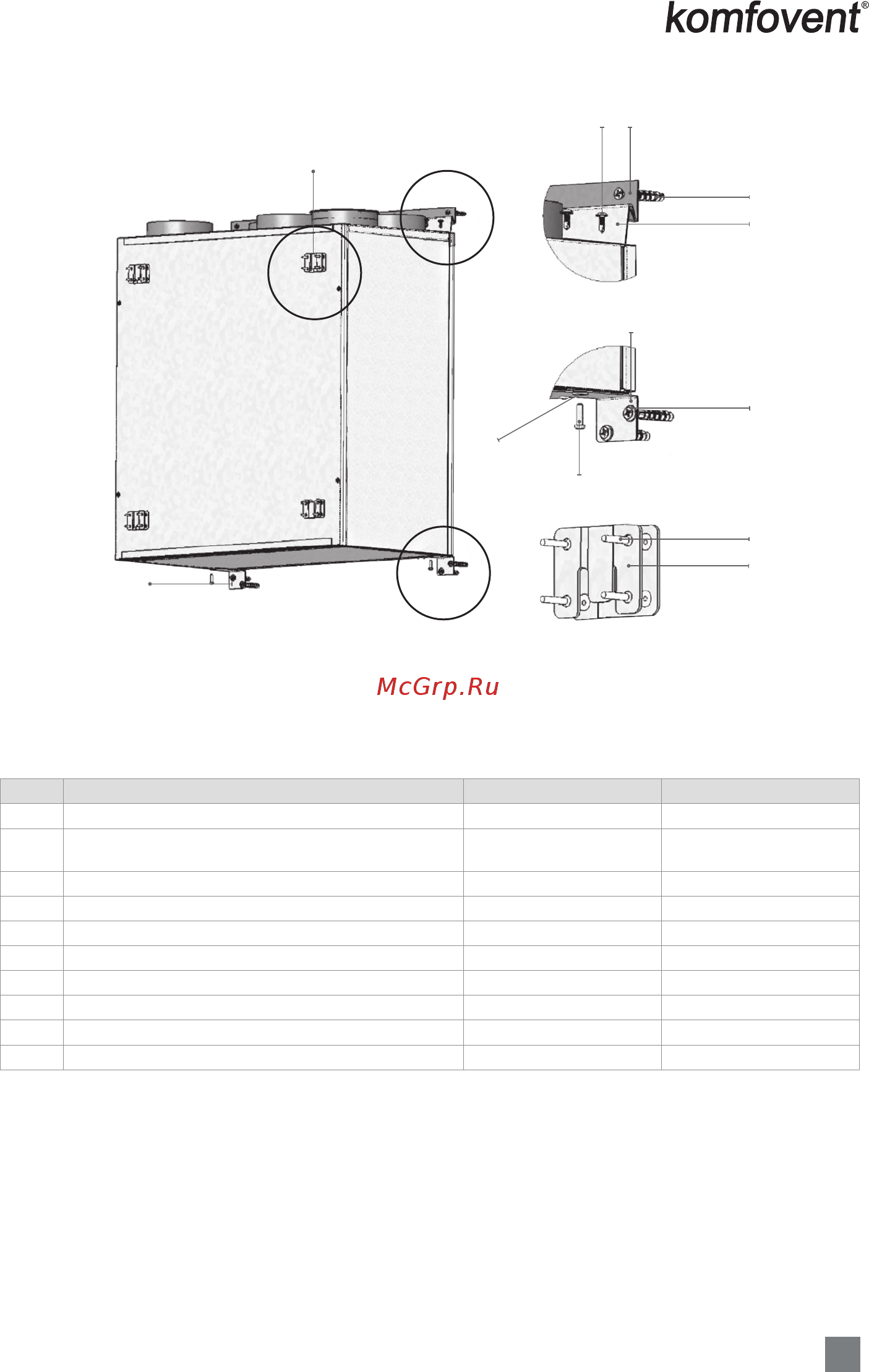

Схема подвешивания устройства без кухонной вытяжки DOMEKT R 200 V
2
1
3
4
7
5
8
7
9
10
A
C
A
B
B
C
6
Рис. 17
Узел С: крепления, предназначенные для подвешивания декоративного или мебельного щита.
Обозначение Название Количество
1 DOMEKT R 200 V -00.014 Держатель настенный 1
2
Пробка универсальная KWP (нейлон) 8 х 50 + шуруп
для дерева 4,5 х 50
9
3 DOMEKT R 200 V -00.011 Держатель устройства 1
4 Саморез 4,2 х 13 16
5 DOMEKT R 200 V -00.015 Держатель 1
6 DOMEKT R 200 V -00.016 Держатель 1
7 M6 (DIN 125 A) Шайба 6
8 M 4 × 16 (DIN 7985) Болт 2
9 Соединительная пластина 4260-2.293 Z (AGVA) 4
10 Шуруп по дереву 2,5х16 ZnG с конусной головкой 16
