нены ли нагревательные элементы, так как может появиться неприятный запах, в худшем случае
пыль может даже воспламениться.
Нагревательные элементы могут быть очищаемы с помощью пылесоса либо влажной салфеткой.
5. Проверка заслонок (если предусмотрены). Не полностью открывающаяся воздушная наружная
заслонка создает дополнительное сопротивление в системе, поэтому без надобности тратится
энергия. Из-за не полностью закрывающейся заслонки при выключенной установке может замерз-
нуть вода в водяном нагревателе, в помещение попадет нежелательный холодный воздух. Про-
веряется и налаживается крепление и работа привода воздушной заслонки.
6. Проверка загрязненности воздушных фильтров. Фильтры необходимо менять, когда появля-
ется индикация загрязненности фильтров. Рекомендуется менять не менее 2 раза в год: перед
отопительным сезоном и после либо чаще
1
. Фильтры предназначены для одноразового использо-
вания – не рекомендуется их вакуумировать, выбивать либо очищать каким-либо другим образом.
Меняя фильтры необходимо выключить вентиляционное устройство, так как в него может попасть
пыль из фильтров. При замене фильтров желательно произвести чистку секции фильтра.
7. Настройка реле давления, предназначенных для индикации загрязненности фильтров: она
необходима для того, чтобы во время появилась индикация критического загрязнения фильтров.
Реле давления настраиваются согласно требова-
ниям стандарта EN 13779:2007:
100 Па – для малых систем, 150 Па – для больших.
Реле давления настраиваются, сняв верхнюю
крышку и установив вращающуюся шкалу в нуж-
ное положение. После настройки, индикация за-
грязненности фильтров Вашего вентиляционного
устройства сработает именно тогда, когда фильтр
будет загрязнен.
• Реле давления, используемые для индикации загрязненности фильтров, показаны на Рис. 21.
• При выполнении настроек датчиков давления, после каждого регулирования устанавливаемого
давления необходимо закрыть дверцу устройства и наблюдать, не сработала ли индикация за-
грязненности фильтра.
1
Загрязненные фильтры приводят в дисбаланс Вашу вентиляционную систему, вентиляционное устройство потре-
бляет больше энергии.

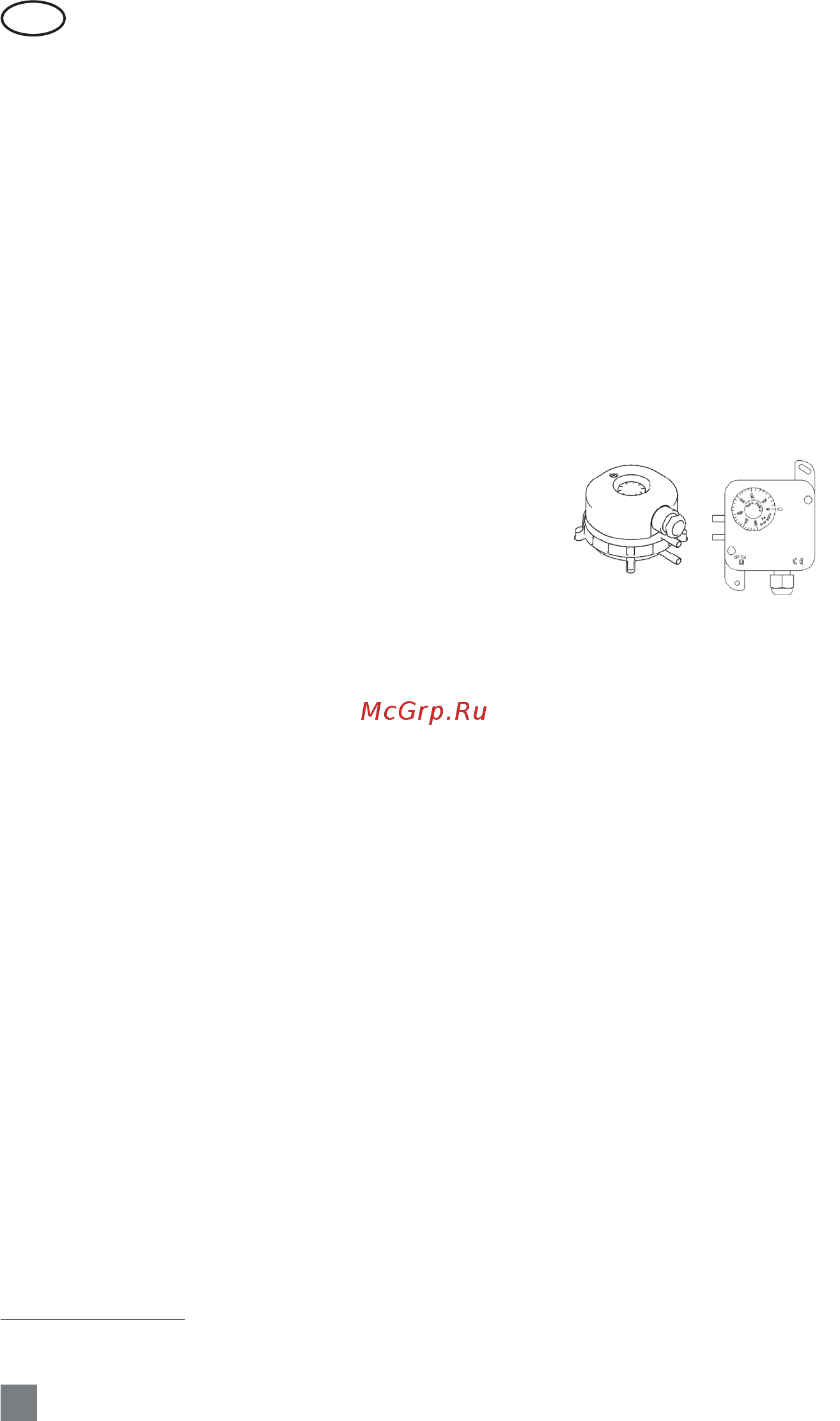

Реле давления
