Проверка и установки:
Компрессоры:
- Проверьте уровень масла на
неработающем агрегате. Уровень
должен достигать, по меньшей мере,
половины расстояния до отметки на
корпусе. См. Рис. 11 для
корректировки уровня.

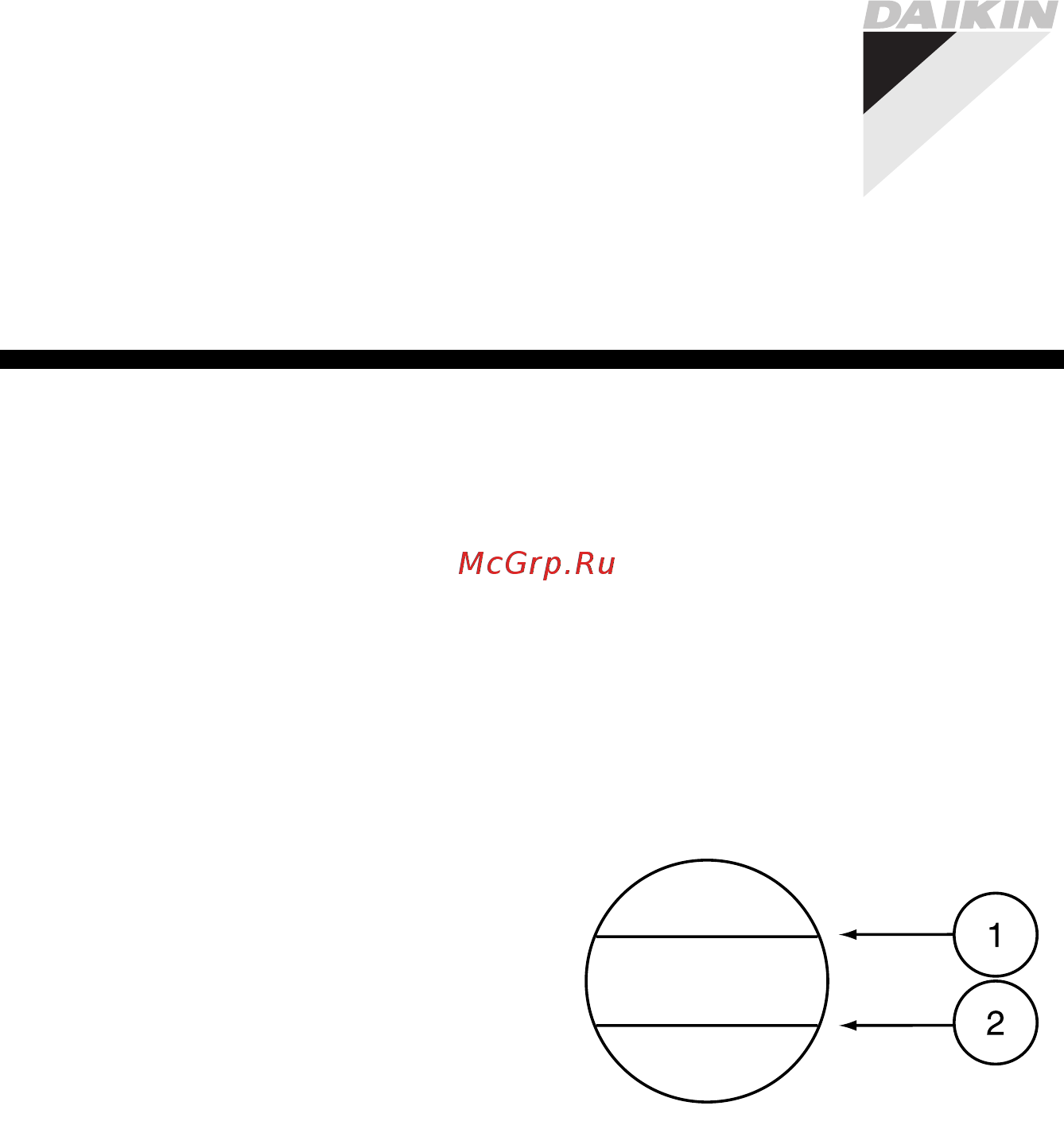

Рисунок 11 - Уровень масла в
компрессоре
1. Максимальный уровень масла
2. Минимальный уровень масла
- Проверьте крепеж капиллярных
трубок (защита от вибрации и от
износа) и убедитесь, что они не
повреждены.
- Обнулите все устройства,
устанавливаемые вручную.
- Проверьте плотность схем
охлаждения.
- Проверьте кислотность масла.
- Проверьте надежность контактов
двигателей и панели управления.
- Проверьте сопротивление изоляции
всех электродвигателей с помощью
500-вольтного мегометра постоянного
тока, на предмет соответствия
техническим характеристикам фирмы-
изготовителя. Нельзя включать
электродвигатель, если
сопротивление изоляции составляет
менее
2-х мегОм.
- Проверьте направление вращения с
помощью фазометра.
Электрическая силовая проводка:
- Проверьте надежность всех
электрических соединений,
- Установите реле перегрузки
компрессоров,
- Установите реле перегрузки
вентиляторов.
Проводка системы управления:
- Проверьте надежность всех
электрических соединений,
- Проверьте все реле низкого давления.
Основной запуск
ПОДГОТОВКА К ЗАПУСКУ
Чтобы убедиться, что установка
смонтирована правильно и готова к
эксплуатации, выполните все действия,
предусмотренные актом проверки, и
содержащиеся в нижеприведенных
инструкциях.
Компания, выполняющая монтаж, перед
запуском оборудования выполняет
следующие проверки.
- Проверьте положение агрегата.
- Убедитесь, что устройство
расположено горизонтально.
- Проверьте тип и положение
демпфирующих подушек.
- Проверить наличие свободных
проходов, необходимых для
выполнения операций технического
обслуживания (см. техническую
документацию, поставляемую вместе
с установкой)
- Проверить наличие свободных
проходов вокруг конденсатора (см.
техническую документацию,
поставляемую вместе с установкой).
- Контур охлажденного воздуха должен
быть готов к работе, заполнен водой,
проведены испытания давлением и
продувка воздухом.
- Контур охлажденной воды должен
быть промыт.
- Убедитесь в наличии водяного
сетчатого фильтра воды,
расположенного до испарителя.
- Фильтры должны очищаться после 2х
часов работы насосов.
- Проверьте положения термометров и
манометров.
- Проверьте подключение насосов
охлажденной воды к панели
управления.
- Проверить, что сопротивление
изоляции клемм электропитания
относительно земли соответствует
требованиям нормативных
документов
- Убедитесь, что подведенные
напряжение и частота тока
соответствуют установленным
напряжению и частоте агрегата
- Прозвонить все электроподключения.
Проверьте, чтобы главный
выключатель электропитания был
исправен.
- Проверьте процент содержания
этиленгликоля в контуре охлажденной
воды, если требуется наличие
этиленгликоля.
- Проверка регулятора потока воды
Увеличьте поток воды и проверьте
электрический контакт на панели
управления.
- Проверьте, чтобы перепад давления
охлажденной воды на испарителе
(установка без гидравлического
модуля) соответствовала значению,
указанному в ТТ заказа (см. Таблица
13–15).
- При пуске каждого двигателя в
системе, проверьте направление
движения и правильность
функционирования приводимых ими в
действие частей
- Проверить, что на день запуска
имеется достаточная нагрузка по
холоду (около 50% от номинальной
нагрузки).
ПУСК
Следуйте нижеприведенным
инструкциям для обеспечения
правильного пуска установки.
Монтаж и проверка чиллера:
- Убедитесь, что все вышеозначенные
операции (подготовка к пуску) были
выполнены.
Следуйте указаниям, помещенным на
табличке внутри электрического
блока:
- Вывинтите винты, крепящие
изоляторы, расположенные под
направляющими, поддерживающими
компрессор.
- Закройте переднюю панель силового
блока плексигласом,
предоставленным компанией Daikin.
- Проверьте, что все вентили на линиях
воды и хладагента находятся в
рабочем положении.
- Проверьте, что установка не
повреждена.
- Проверьте, что датчики правильно
смонтированы в термопатронах и
погружены в теплопроводный
компаунд.
- Проверьте крепеж капиллярных
трубок (защита от вибрации и от
износа) и убедитесь, что они не
повреждены.
- Обнулите все устройства,
устанавливаемые вручную.
- Проверьте плотность схем охлаждения.
CG-SVX04A-XX 235
