Daikin EUWYN050AZ [8/22] Установка
![Daikin EUWYB040AZ [8/22] Установка](/views2/1668968/page8/bg8.png)
Демпфирующие резиновые
подушки
Эти прокладки поставляются
вместе с установкой.
Они должны быть уложены на пол
под опоры установки на месте
монтажа, чтобы ослаблять
вибрацию.
- 4 амортизатора для типоразмера
030
- 6 амортизаторов для
типоразмеров 035-090
- Компания Daikin не разрешает
установку пружинных
амортизаторов.
Отверстие слива воды
Установите ширину дренажного
отверстия, достаточную для спуска
воды из агрегата на случай останова
или ремонта.
Зазоры
С целью обеспечения удобства
обслуживания соблюдайте
рекомендуемые зазоры вокруг
установки, а также вокруг
конденсатора.
Предупреждение
Работа установки зависит от
температуры окружающего воздуха.
При попадании отработанного
воздуха в линию забора
температура воздуха,
охлаждающего оребрение
конденсатора, повышается, что
приводит к повышению предельного
высокого давления.
В этом случае можно говорить о
нарушении стандартных условий
эксплуатации.
На работу агрегата может влиять
температура воздуха на
конденсаторе. Если установки
монтируются в зоне с сильными
ветрами, исключите риск
возникновения рециркуляции
воздуха при охлаждении
конденсатора (т.е. попадания
теплого воздуха выхлопа на вход
конденсатора). Ознакомьтесь с
сертифицированными чертежами.

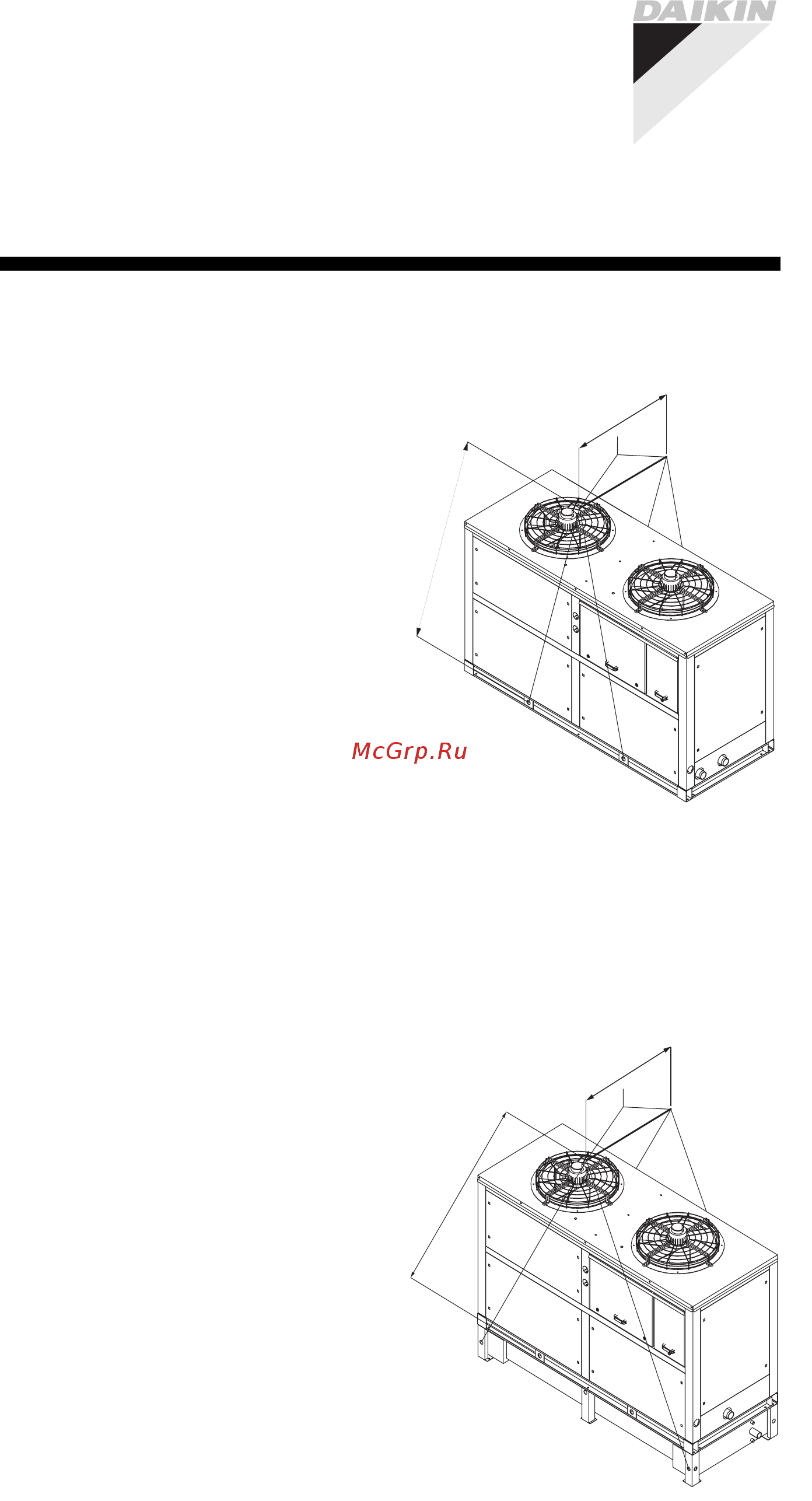

Рисунок 1 - Перемещение -
Установки без буферной емкости
Примечание. Пластины,
приваренные к краям опор, не
предназначены для использования
при транспортировке.
Рисунок 2 - Перемещение -
Установки с буферной емкостью
A
B
A
B
Установка
CG-SVX04A-XX 229
Общие характеристики
агрегата
Минимальный зазор указан в
официально утвержденной
документации, которую можно
получить, обратившись в местное
торговое представительство.
Паспортная табличка
установки
Полные справочные номера модели
приведены на паспортной табличке
установки.
Приведена номинальная мощность,
параметры подведенного
электропитания не могут
отличаться более чем на 5% от
номинальной величины.
Сила тока для двигателя
компрессора указана в коробке
I.MAX.
Электрическая система
потребителя должна выдерживать
этот ток.
Руководство по монтажу
Фундамент
Специального фундамента не
требуется, но следует обеспечить
ровную и горизонтальную
поверхность, способную выдержать
вес агрегата.
