Daikin EUWYN050AZ [17/22] Основной запуск
![Daikin EUWYN035AZ [17/22] Основной запуск](/views2/1668968/page17/bg11.png)

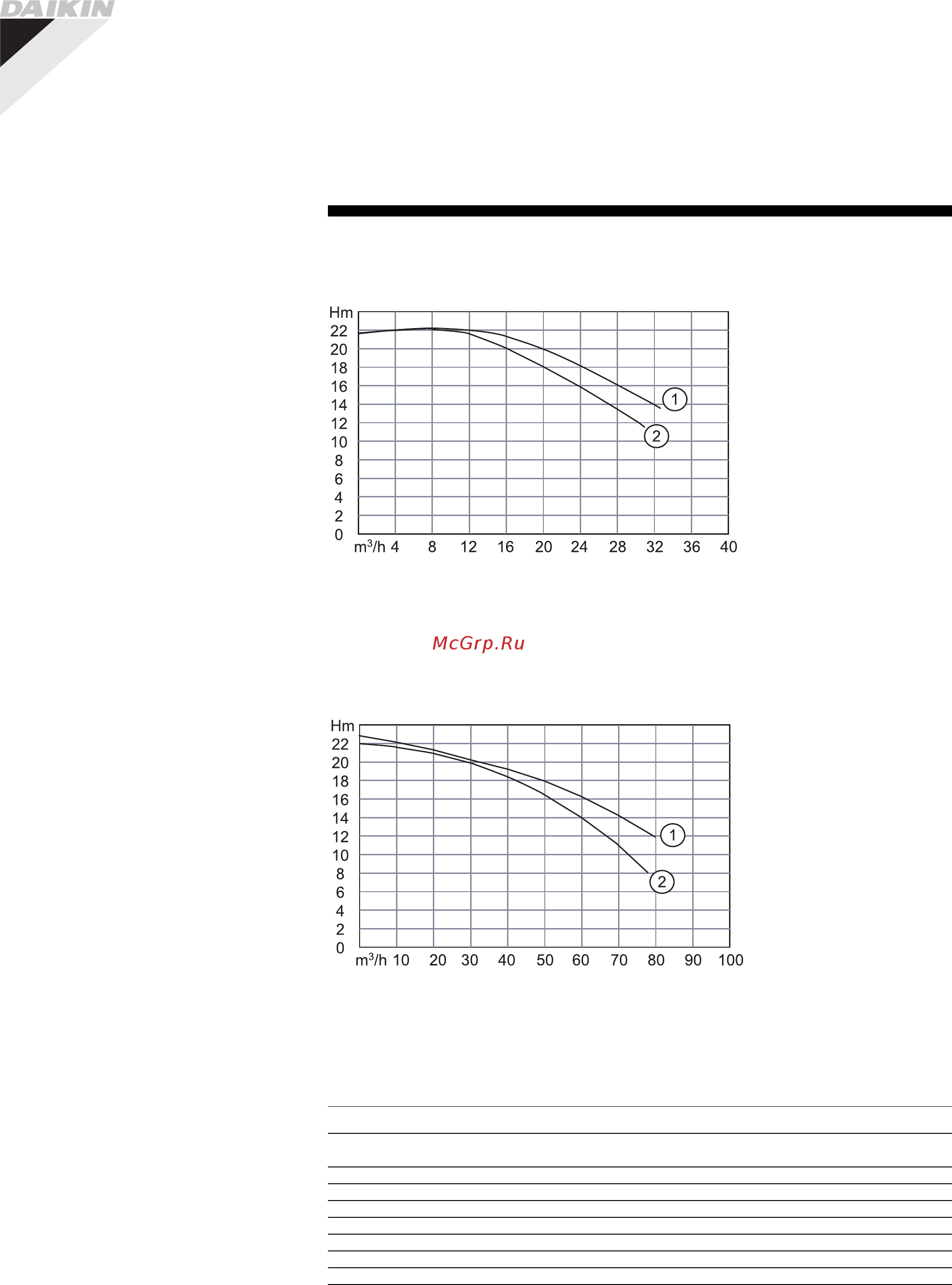

Рисунок 12 - Рабочая характеристика насоса модели
EUWA/EUWY 030-040
1. Одиночный насос
2. Сдвоенный насос
Рисунок 13 - Рабочая характеристика насоса модели
EUWA/EUWY 050-060-070-080-090
1. Одиночный насос
2. Сдвоенный насос
Если в охлажденную воду добавлен этиленгликоль, должны быть учтены
следующие поправочные коэффициенты.
Таблица 16 - Поправочные коэффициенты при использовании этиленгликоля
LWTE PCT EG Поправочные коэффициенты
(%) Расход Падение Подводимая Холодопроиз
давления мощность водительность
12 30 1,11 1,20 1,005 0,98
5 30 1,11 1,24 1,005 0,98
4 10 1,02 1,08 - -
0 20 1,05 1,19 - -
-4 27 1,08 1,29 - -
-8 33 1,10 1,46 - -
-12 37 1,12 1,62 - -
Основной запуск
238 CG-SVX04A-XX
Предохранительный клапан
размещен на линии всасывания
насоса и ограничивает давление в
контуре воды на уровне 3 бар.
Давление азота внутри
расширительной емкости должно
быть равно геометрической высоте
размещения установки + 0,5 бар
(чтобы исключить попадание
воздуха в систему).
Расширительная емкость должна
быть заполнена азотом. Давление
азота необходимо проверять
каждый год.
Чтобы обеспечить нормальный
режим работы насоса, давление на
всасывании насоса должно лежать
в диапазоне от 0,5 до 2,5 бар, когда
насос находится в работе.
