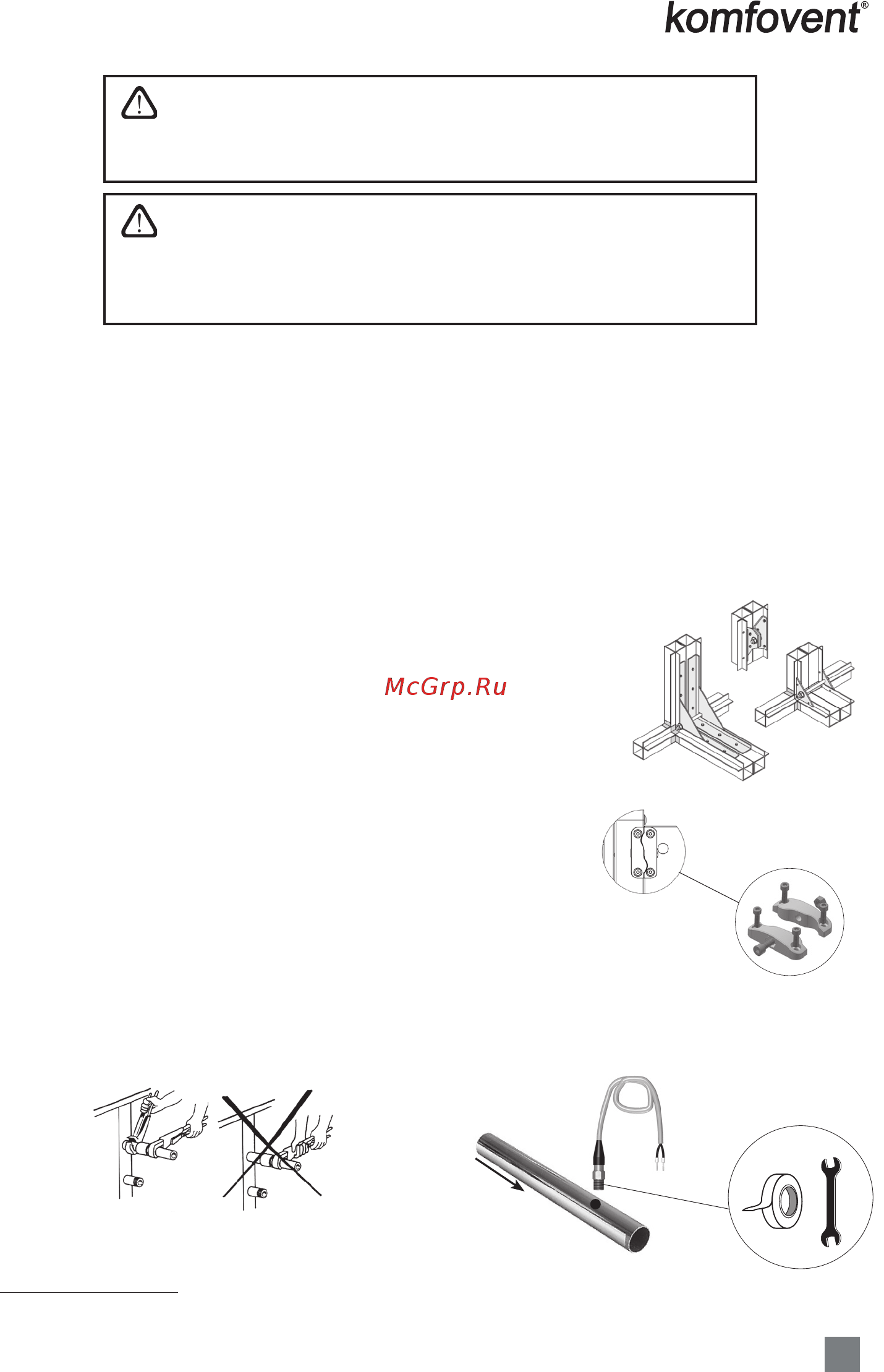

Komfovent Verso R 1000 U/H/V [21/36] Монтаж дренажного сифона когда он на стороне подачи воздуха
![Komfovent Verso R 1000 U/H/V [21/36] Монтаж дренажного сифона когда он на стороне подачи воздуха](/views2/1669123/page21/bg15.png)
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
V_20-09
21
Важно: На патрубке каждого лотка для конденсата необходимо
установить смонтированный сифон, чтобы полностью удалить
конденсат из вентиляционного устройства и предотвратить по-
явление неприятного запаха в вентиляционной системе.
При эксплуатации агрегата вне отапливаемого помещения, не-
обходимо обеспечить обогрев сифона электрическим нагре-
вательным кабелем (когда температура окружающего воздуха
t
тов
<0 °C). Сифон и трубу для отвода конденсата нужно изолиро-
вать теплоизоляционным материалом.
5.2. Монтаж дренажного сифона, когда он на стороне подачи воздуха
Если вентилятор в цепи функциональных элементов вентиляционной установки стоит не по-
следний, и в секции охлаждения создает избыточное давление, то образовавшийся конденсат
очень легко удаляется. К монтажу сифона в данном случае не предъявляются особые требования.
Достаточно при монтаже дренажной системы обеспечить минимальный уклон для стекания воды.
РЕКОМЕНДАЦИЯ: При монтаже дренажного сифона использовать трубы, диаметр которых не
меньше, чем диаметр сифона.
Любые дренажные системы не должны быть подключены
непосредственно к канализационной системы. Лоток конден-
сата должны быть легко доступны для очистки и дезинфекции.
5.3. Соединение секций
Некоторые вент. установки состоят из трех секции. Так их
легче транспортировать, а отдельные секции соединяются на
монтажном месте. Соединительные углы секций должны быть
равномерно затянуты шпильками. Прокладка клеется непо-
средственно перед соединением секций. Уплотнительная про-
кладка и крепежные детали входят в комплект каждого венти-
ляционного устройства. Схема соединение секций на рисунке5.
5.4. Подключение водяных нагревателей
1
Подключение вентиляционного устройства к нагреватель-
ной системе должно производиться специалистами в данной
области. При подключении патрубков нагревателя к системе
придерживайте их при помощи трубного ключа, как показано
на рис. 5.1.
Подключении патрубков нагревателя
Монтаж датчикa
Рис. 5.1
1
Если в устройстве предусмотрен водяной нагреватель.
Детали соединения секций
Рис. 5
