Komfovent Verso CF 3500 U/H/V [17/36] Монтаж устройства
![Komfovent Verso CF 3500 U/H/V [17/36] Монтаж устройства](/views2/1669123/page17/bg11.png)
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
V_20-09
17
4. МОНТАЖ УСТРОЙСТВА
4.1. Установка устройства
Рекомендуется устанавливать вентиляционное устройство в отдельном помещении или в
чердачном помещении на твердом и ровном фундаменте с резиновой прокладкой. Минимальное
свободное пространство перед щитком обслуживания устройства должно быть не менее 700 мм.
Свободное пространство над оборудованием должно составлять не менее 300 мм (Рис. 3.1 a, б).
При подвешивании устройства на стене или к потолку, необходимо использовать виброизолиру-
ющую прокладку.
При подборе места для монтажа устройства, обязательно предусмотреть свободный и соот-
ветствующий правилам безопасности доступ к оборудованию во время обслуживания и профилак-
тического осмотра. Отверстие для осмотра не может быть меньше габаритов вент.установки, а сама
установка должна быть смонтирована так, чтобы при необходимости (на пример в случае сложного
ремонта) ее можно было бы легко демонтировать.

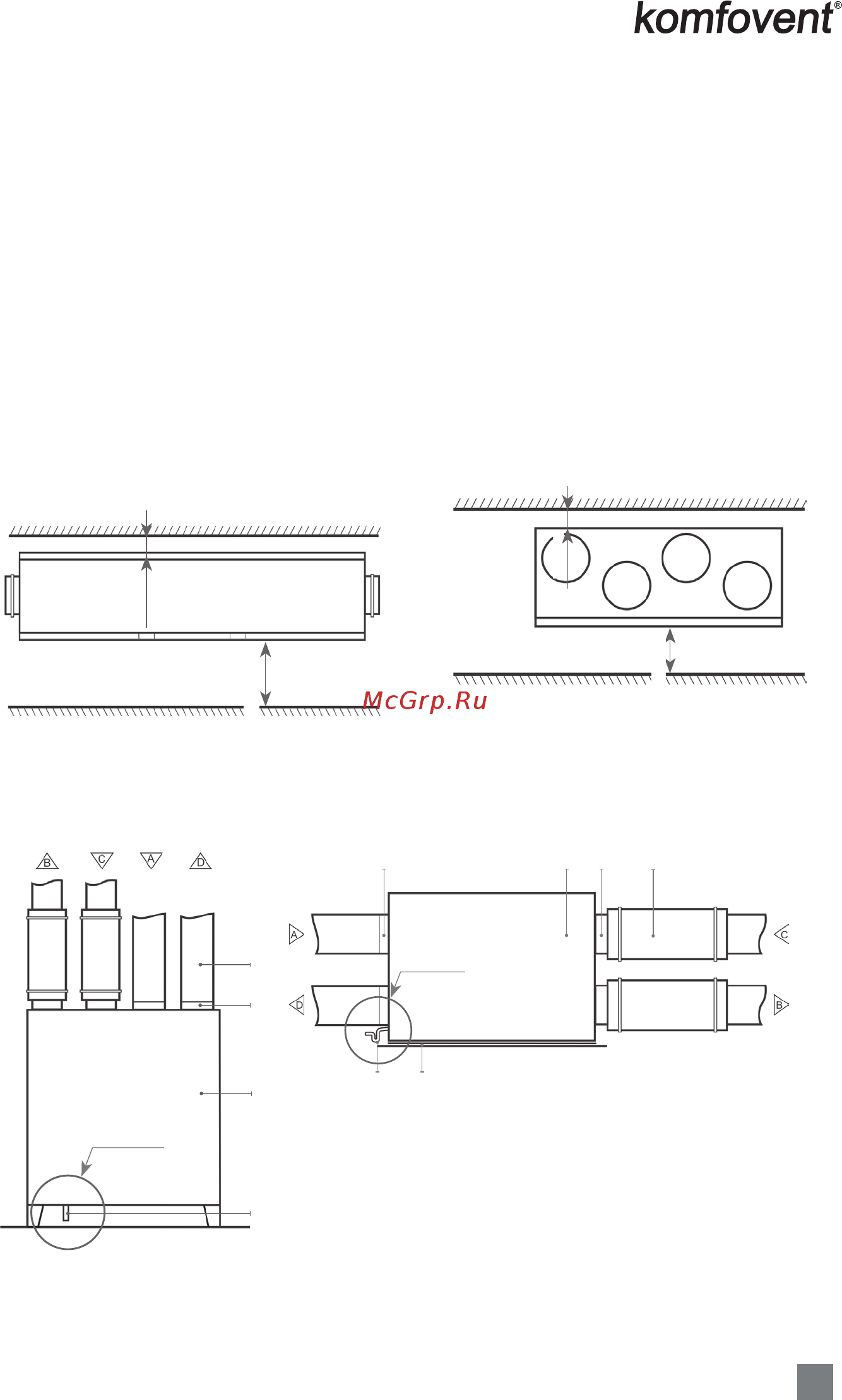

Установка устройства горизонтального
исполнения. Пространство для
обслуживания
100 мм
мин.700 мм
Рис. 3.1 a
Установка устройства вертикального
сполнения. Пространство для обслуживания
100 мм
мин. 700 мм
Рис. 3.1 б
Verso Standard схема монтажа устройства
узел 2
2 312
4 5
узел 1
2
1
3
4
1. Вентиляционное устройство
2. Присоединение к воздуховодам
3. Шумоглушитель
4. Дренажный патрубок, сифон (только в VERSO CF)
5. Виброизолирующая прокладка (в комплектацию не входит)
6. Держатель
7. Держатель подвесного потолка (входит в комплект)
