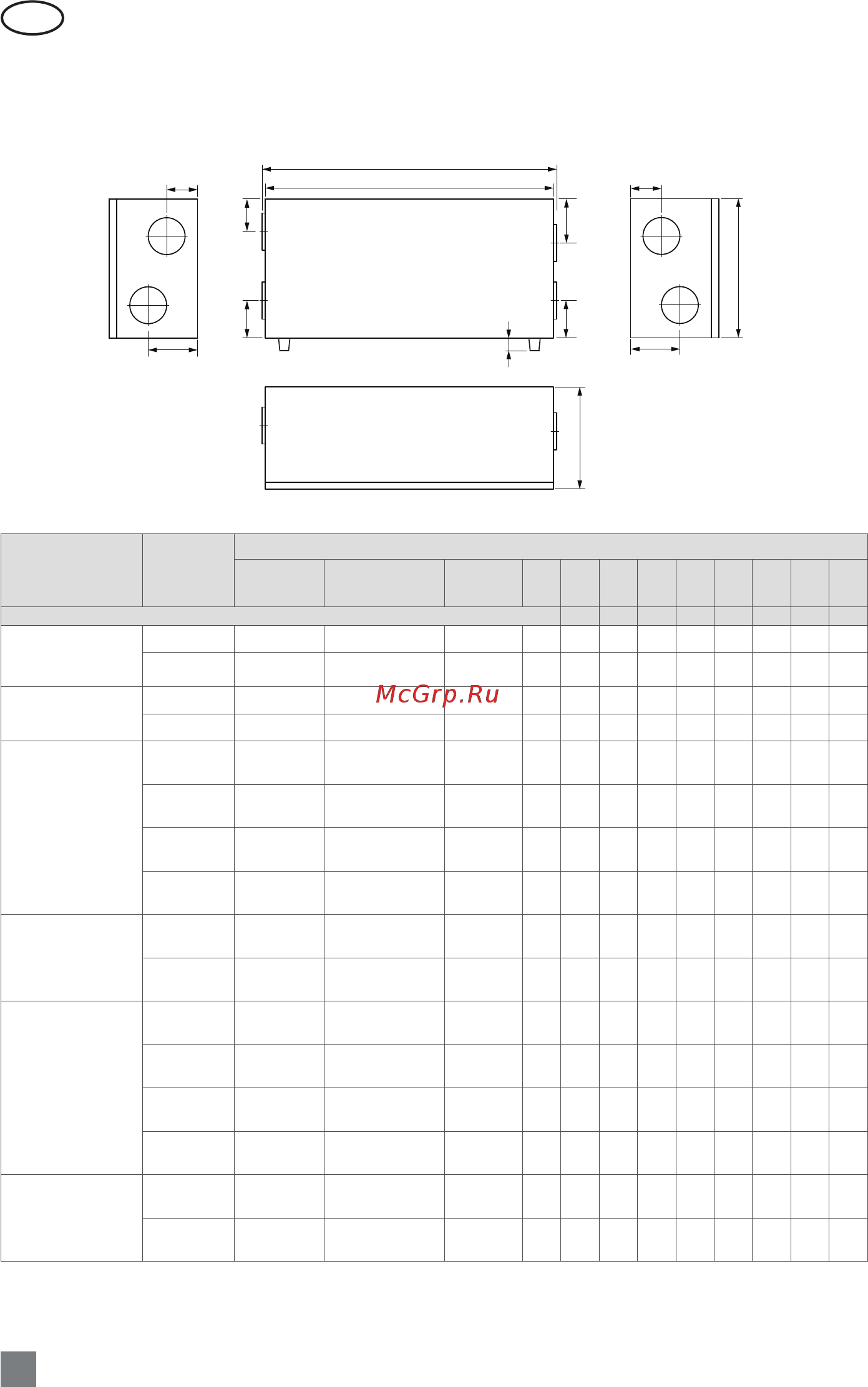

9.РАЗМЕРЫ ОБОРУДОВАНИЯ
9.1. Установки с горизонтальным подключением
h4
h1
h2
h3
B
b1
b2
H1
b4
b3
L1
L
h5
Установка
Сторона
осмотра
Размеры, mm
Ширина
B/B1
Длина
3
,
L/ L1
Высота,
H/H1
h1 h2 h3 h4 h5 b1 b2 b3 b4
VERSO R
1000 UH/H
1300 UH/H
1500 UH/H
Правая R1 906 1505/1355 905 247 246 247 246 - 252 624 624 252
Левая L1 906 1505/1355 905 247 246 247 246 - 624 252 252 624
1700 UH/H
2000 UH/H
Правая R1 910 1547/1485 1000 270 270 270 270 - 234 624 624 234
Левая L1 910 1547/1485 1000 270 270 270 270 - 624 234 234 624
2500 H
Правая R1 1000
1606
(618, 370, 618)
1000 269 269 269 269 - 500 500 500 500
Левая L1 1000
1606
(618, 370, 618)
1000 269 269 269 269 - 500 500 500 500
Правая R2 1000
1606
(618, 370, 618)
1000 269 269 269 269 - 500 500 500 500
Левая L2 1000
1606
(618, 370, 618)
1000 269 269 269 269 - 500 500 500 500
3000 UH/H
4000 UH/H
Правая R1 1150
2100
(650, 700, 750)
1150 303 303 303 303 - 323 827 827 323
Левая L1 1150
2100
(650, 700, 750)
1150 303 303 303 303 - 827 323 323 827
5000 H
Правая R1 1300
1872
(751/370/751)
1300 340 340 340 340 150 650 650 650 650
Левая L1 1300
1872
(751/370/751)
1300 340 340 340 340 150 650 650 650 650
Правая R2 1300
1872
(751/370/751)
1300 340 340 340 340 150 650 650 650 650
Левая L2 1300
1872
(751/370/751)
1300 340 340 340 340 150 650 650 650 650
7000 H
Правая R1 1500
1892
(751, 390, 751)
1520 400 400 400 400 125 750 750 750 750
Левая L1 1500
1892
(751, 390, 751)
1520 400 400 400 400 125 750 750 750 750
