RU
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
V_20-09
30

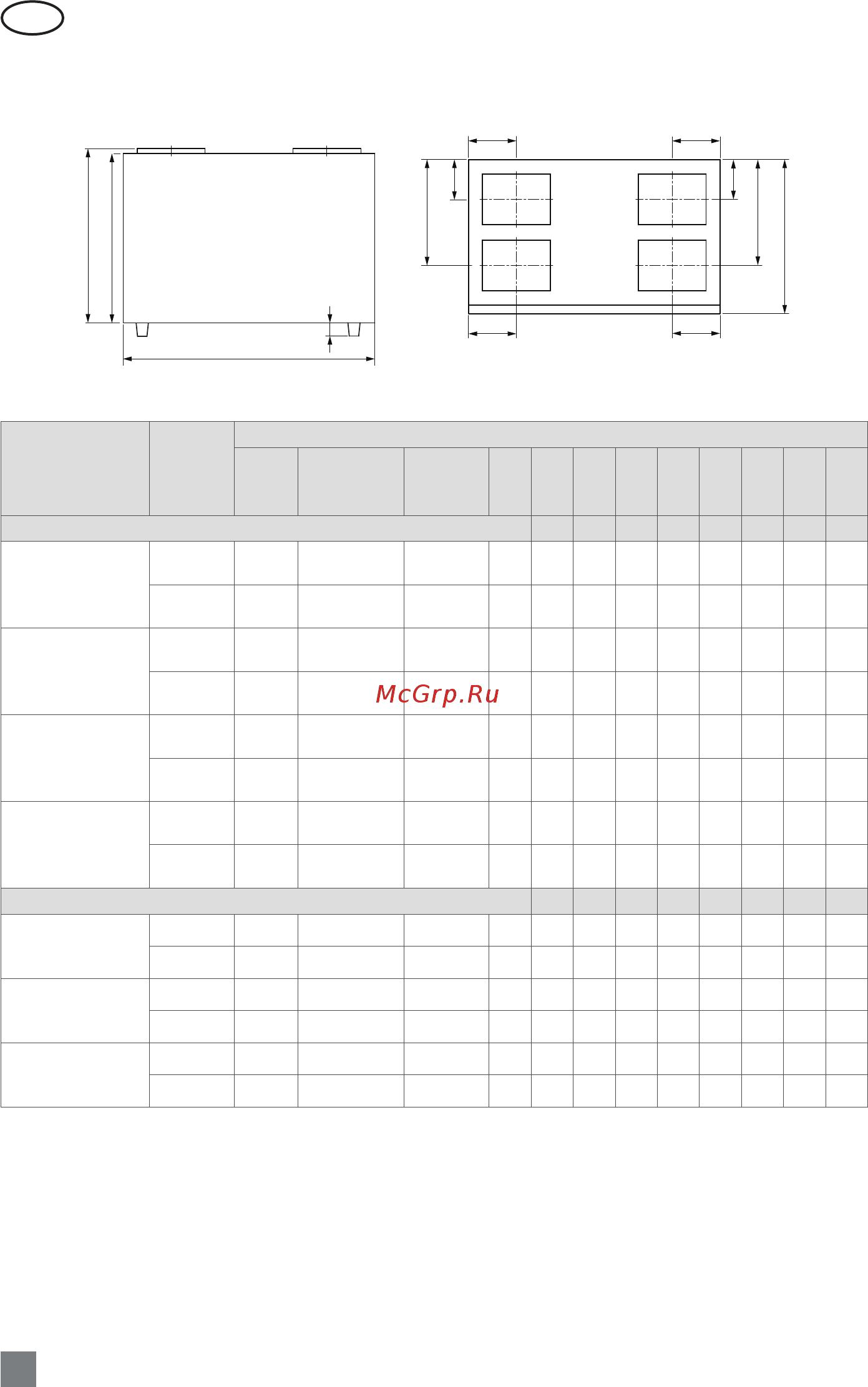

9.2. Установки с вертикальным подключением
H1H
L1
h5
b3
B
b1
b2
l3
l1
b4
l4
l2
Установка
Сторона
осмотра
Размеры, mm
Ши-
рин а
B/B1
Длина
3
,
L/L1
Высота,
H/H1
l1 l2 l3 l4 h5 b1 b2 b3 b4
VERSO R
1000 UV/V
1300 UV/V
1500 UV/V
Правая R1 906 1355 980/905 250 250 250 250 - 253 651 253 651
Левая L1 906 1355 980/905 250 250 250 250 - 253 651 253 651
1700 UV/V
2000 UV/V
Правая R1 910 1485 1030/1000 282,5 282,5 282,5 282,5 - 235,5 625,5 235,5 625,5
Левая L1 910 1485 1030/1000 282,5 282,5 282,5 282,5 - 235,5 625,5 235,5 625,5
3000 UV/V
4000 UV/V
Правая R1 1150
2100
(750, 700, 650)
1181/1150 328,5 328,5 328,5 328,5 - 323 827 323 827
Левая L1 1150
2100
(750, 700, 650)
1181/1150 328,5 328,5 328,5 328,5 - 323 827 323 827
5000 V HW/HCW/DX
5000 V HE
Правая R1 1405
1900
(700, 500, 700)
1400 175 530 175 530 150 702,5 702,5 702,5 702,5
Левая L1 1405
1900
(700, 500, 700)
1400 175 530 175 530 150 702,5 702,5 702,5 702,5
VERSO CF
1000 UV/V
1300 UV/V
1700 UV/V
Правая R1 910 1810 980/905 253 253 253 253 - 253 651 253 651
Левая L1 910 1810 980/905 253 253 253 253 - 253 651 253 651
2300 UV/V
Правая R1 910 2000 935/905 281 281 281 281 - 250 653 250 653
Левая L1 910 2000 935/905 281 281 281 281 - 250 653 250 653
3500 UV/V
Правая R1 1150 2500 1181/1150 329 329 329 329 - 323 827 323 827
Левая L1 1150 2500 1181/1150 329 329 329 329 - 323 827 323 827
3
(L1,L2) – когда устройство из разделов.
