Вентиляторы осторожно очищаются материалом или мягкой щеткой. Не использовать воду.
Не нарушить балансировки. Проверьте, правильное ли направление вращения вентиляторов,
так как не в ту сторону вращающийся вентилятор развивает только 30 % своей производи-
тельности. Проверьте, легко ли вращается вентилятор, не поврежден ли механически, не со-
прикасается ли крыльчатка с корпусом вентилятора, не воспроизводит ли шум, в порядке ли
виброплатформа (если есть), подключены ли трубки давления к вентилятору (если предусмо-
трены), не ослаблены ли крепежные болты.
Нужно проверить наличие износа на резиновых муфтах, соеденяющих основание двигателя
вентилятора и вентиляционное устройство, и при небходимости – заменить.
Нужно принять срочные меры, если работающий вентилятор начинает издавать необычный
звук или вибрацию, так как это признак износа или дисбаланса узла вентилятора.
4. Проверка воздухонагревателя. Рекомендуется периодически проверять состояние нагре-
вателя, чистить. Проверьте, не согнуты ли пластины нагревателя, герметичен ли он. Очищать
необходимо при помощи пылесоса со стороны подачи воздуха либо продувать сжатым воз-
духом с обратной стороны. Если загрязнение значительное, можно мыть опрыскивая теплой
водой с моющим средством, не вызывающим коррозии. Проверьте, хорошо ли вакуумирован
нагреватель, хорошо ли прикреплен датчик температуры обратной воды. В электрических
воздухонагревателях необходимо проверить, хорошо ли они укреплены, не освободились ли
соединения проводов, не прогнуты ли нагревательные элементы. Они могут прогнуться из-за
неравномерного нагрева при неравномерном потоке воздуха. Проверьте, нет ли в нагревате-
ле ненужных предметов, не загрязнены ли нагревательные элементы, так как может появиться
неприятный запах, в худшем случае пыль может даже воспламениться.
Нагревательные элементы могут быть очищаемы с помощью пылесоса либо влажной салфет-
кой.
5. Проверка заслонок (если предусмотрены). Не полностью открывающаяся воздушная на-
ружная заслонка создает дополнительное сопротивление в системе, поэтому без надобности
тратится энергия. Из-за не полностью закрывающейся заслонки при выключенной установке
может замерзнуть вода в водяном нагревателе, в помещение попадет нежелательный холод-
ный воздух. Проверяется и налаживается крепление и работа привода воздушной заслонки.
6. Проверка загрязненности воздушных фильтров. Фильтры необходимо менять, когда по-
является индикация загрязненности фильтров. Рекомендуется менять не менее 2 раза в год:
перед отопительным сезоном и после либо чаще
1
. Фильтры предназначены для одноразово-
го использования – не рекомендуется их вакуумировать, выбивать либо очищать каким-либо
другим образом. Меняя фильтры необходимо выключить вентиляционное устройство, так как
в него может попасть пыль из фильтров. При замене фильтров желательно произвести чистку
секции фильтра. Меняя панельные фильтры в вент. установке нужно обратить внимание чтобы
они плотно вставлялись в для этого предназначенное место. Зависимо от габаритов или коли-
чества фильтров, в некоторых случаях нужно на рамку фильтра приклеить уплотнительную
прокладку и убедится что между фильтром и корпусом установки нет щелей.

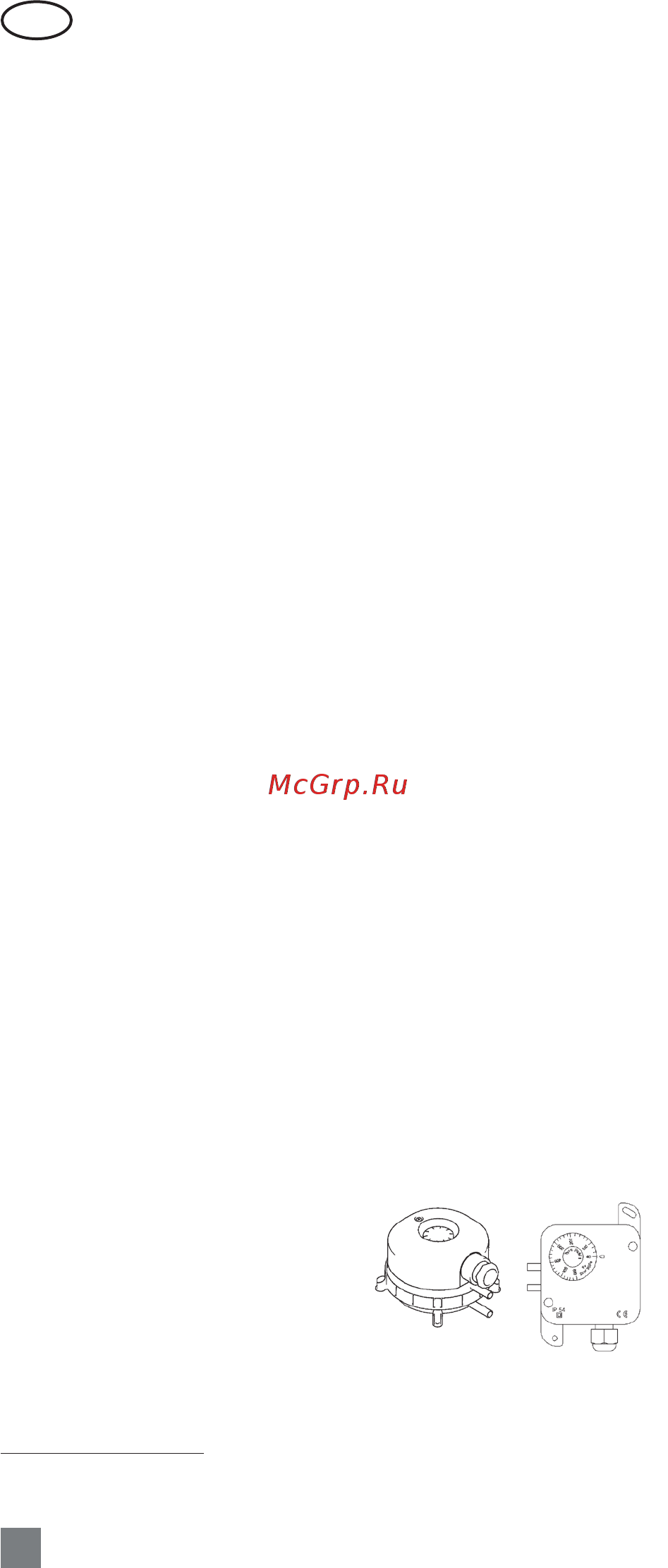

Реле давления
Рис. 6
1
Загрязненные фильтры приводят в дисбаланс Вашу вентиляционную систему, вентиляционное устройство
потребляет больше энергии.
