Инверторные водо-воздушные охладители и тепловой
насос
D-EOMZC00106-17_02RU
Руководство по эксплуатации
48/101
EWAD TZ — EWAD/H TZ B
EWWD VZ — EWWH VZ
5.1.4 Alarm Settings (Настройки аварийных сигналов)
Если в водяных контурах используется гликоль, заводские значения Пределов аварийных сигналов по
умолчанию, перечисленных ниже, нуждаются в корректировке:
Параметр
Описание
Low Press Hold
Задает минимальное давление хладагента в агрегате. В общем случае рекомендуется задать такое
значение, при котором температура насыщенного хладагента будет на 8–10 °C ниже минимальной
активной уставки. Это позволит обеспечить безопасную работу и надлежащий контроль перегрева на
стороне всасывания компрессора.
Low Press Unload
Это значение должно быть ниже порога удержания на столько, чтобы не нарушалось восстановление
давления на стороне всасывания после быстрых переходных процессов без разгрузки компрессора. Для
большинства областей применения подходит значение разницы давлений в 20 кПа.
Evap Water Frz
Используется для останова агрегата при падении давления на выходе из испарителя ниже заданного
порогового значения. Для безопасной работы охладителя эта величина должна соответствовать
минимальной температуре водного раствора гликоля в водяном контуре испарителя.
Cond Water Frz
(только для
агрегатов с вод.
охл.)
Используется для останова агрегата при падении давления на выходе из испарителя ниже заданного
порогового значения. Для безопасной работы охладителя эта величина должна соответствовать
минимальной температуре водного раствор гликоля в водяном контуре конденсатора.
При использовании в агрегате гликоля обязательно отсоединяйте электрический нагреватель
антифриза.

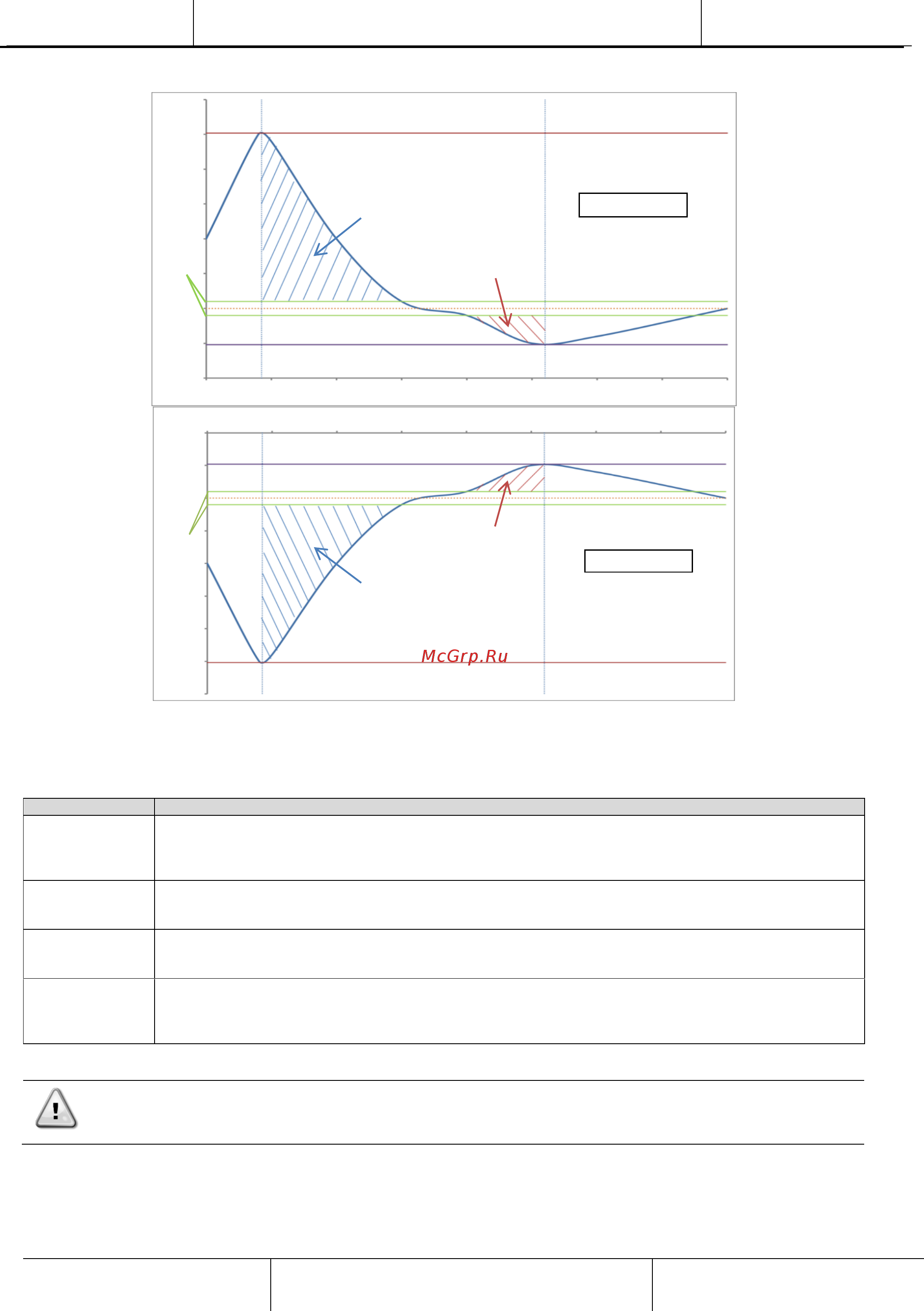

Управление терморегулятором ВКЛ
Управление
терморегуля
тором выкл
Полная
загрузка
Разгрузка
АУ
АУ+А
К
АК-SD
Управление терморегулятором
ВЫКЛ
Контролируем
ая
температура
DB
РЕЖИМ
ОХЛАЖДЕНИ
Управление терморегулятором ВКЛ
Управление
терморегулят
ором
ВЫКЛ
АУ
АУ+S
D
АУ-SU
Управление терморегулятором
ВЫКЛ
Разгрузка
Полная
загрузка
Контролируе
мая
температура
DB
РЕЖИМ
НАГРЕВА
