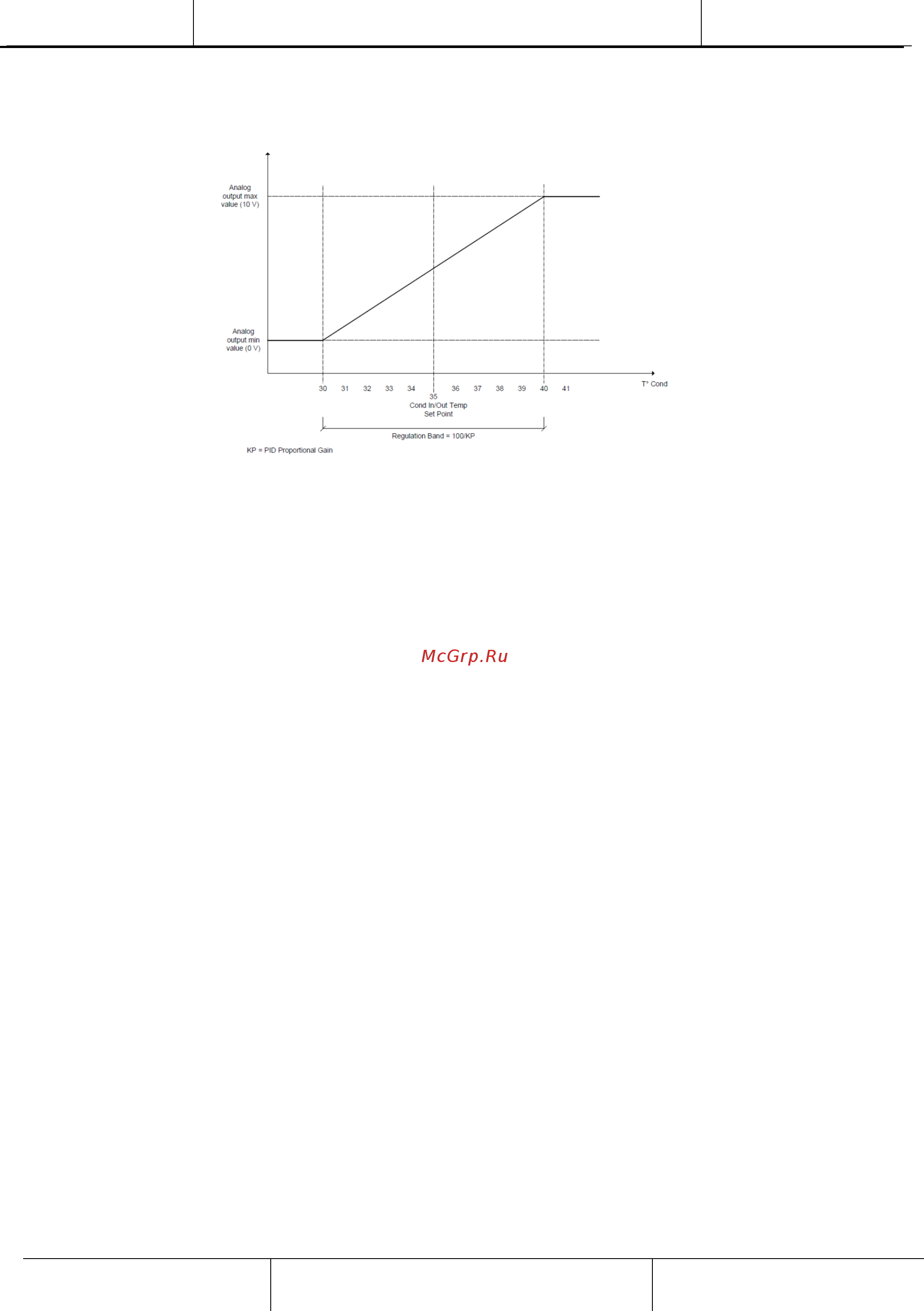

 1 Vfd — путем модулирующего сигнала 0–10 В, генерируемого через контроллер PID. На

следующем графике показан пример поведения модулирующего сигнала в случае строго

пропорционального управления PID.

5.5 EXV Control (Контроль EXV)

В стандартном исполнении агрегат комплектуется одним электронным расширительным клапаном

(EXV) на каждый контур, приводимым в действие шаговым электродвигателем. EXV контролирует

термодинамический цикл (испарителя) с целью оптимизации эффективности работы испарителя с

одновременным обеспечением надлежащей работы контура.

Встроенный в контроллер ПИД-алгоритм контролирует динамический отклик клапана для поддержания

удовлетворительной, быстрой и устойчивой реакции на колебания системных параметров.

Клапан EXV на регуляторе давления регулирует давление испарителя и предотвращает его выход за

пределы MOP.

При подаче клапаном EXV сигнала на регулятор перегрева рассчитывается целевое значение

перегрева с целью максимизации поверхности испарителя, используемой для теплообмена с другим

носителем. Данное целевое значение постоянно обновляется; среднее значение рассчитывается за

10 секунд.

В любой момент работы контура положение клапана EXV удерживается в пределах от 5 % до 100 %.

Когда контур выключен или начата процедура его останова, клапан EXV должен находиться в закрытом

положении. В этом случае передаются дополнительные команды закрытия клапана, гарантирующие

его надлежащий возврат в нулевое положение.

Привод расширительного клапана оснащен ИБП для безопасного закрытия расширительного клапана

в случае отключения питания.

5.6 Economizer Control (A/C units only) (Управление подогревателем (только

для агрегатов с возд.охл.)

Подогреватель контура активируется при наступлении следующих условий:

 Контур находится в состоянии Run (Работа)

 Скорость компрессора > Econ En Spd

 Коэффициент давления контура > Econ Act PR

 Перегрев на выходе > 22°C (это условие игнорируется в случае EWAD TZ B)

 Процент RLA < 95 %

Подогреватель деактивируется при наступлении одного из следующих условий:

 Контур находится в состоянии Off (Выкл)

 Коэффициент давления контура < Econ Act PR — 0,3
