Инверторные водо-воздушные охладители и тепловой
насос
D-EOMZC00106-17_02RU
Руководство по эксплуатации
50/101
EWAD TZ — EWAD/H TZ B
EWWD VZ — EWWH VZ
5.1.5.3 Setpoint Reset (Сброс уставок)
Функция сброса уставок отменяет температуру охлажденной воды, выбранную через интерфейс, при
наступлении определенных обстоятельств. Данная функция позволяет снизить энергопотребление и
одновременно повысить уровень комфорта. Можно выбрать один из трех разных подходов:
Сброс уставки по температуре наружного воздуха (OAT)
Сброс уставки по внешнему сигналу (4–20 мА)
Сброс уставки по разнице температур испарителя (возврат)
В данном меню доступны следующие уставки:
Параметр
Описание
Setpoint Reset
Задает режим сброса уставки (Нет, 4–20 мА, возврат, OAT)
Max Reset
Макс. сброс уставки (действительна для всех активных режимов)
Start Reset DT
Используется для сброса уставки по DT испарителя
Max Reset OAT
См. сброс уставки по OAT
Strt Reset OAT
См. сброс уставки по OAT

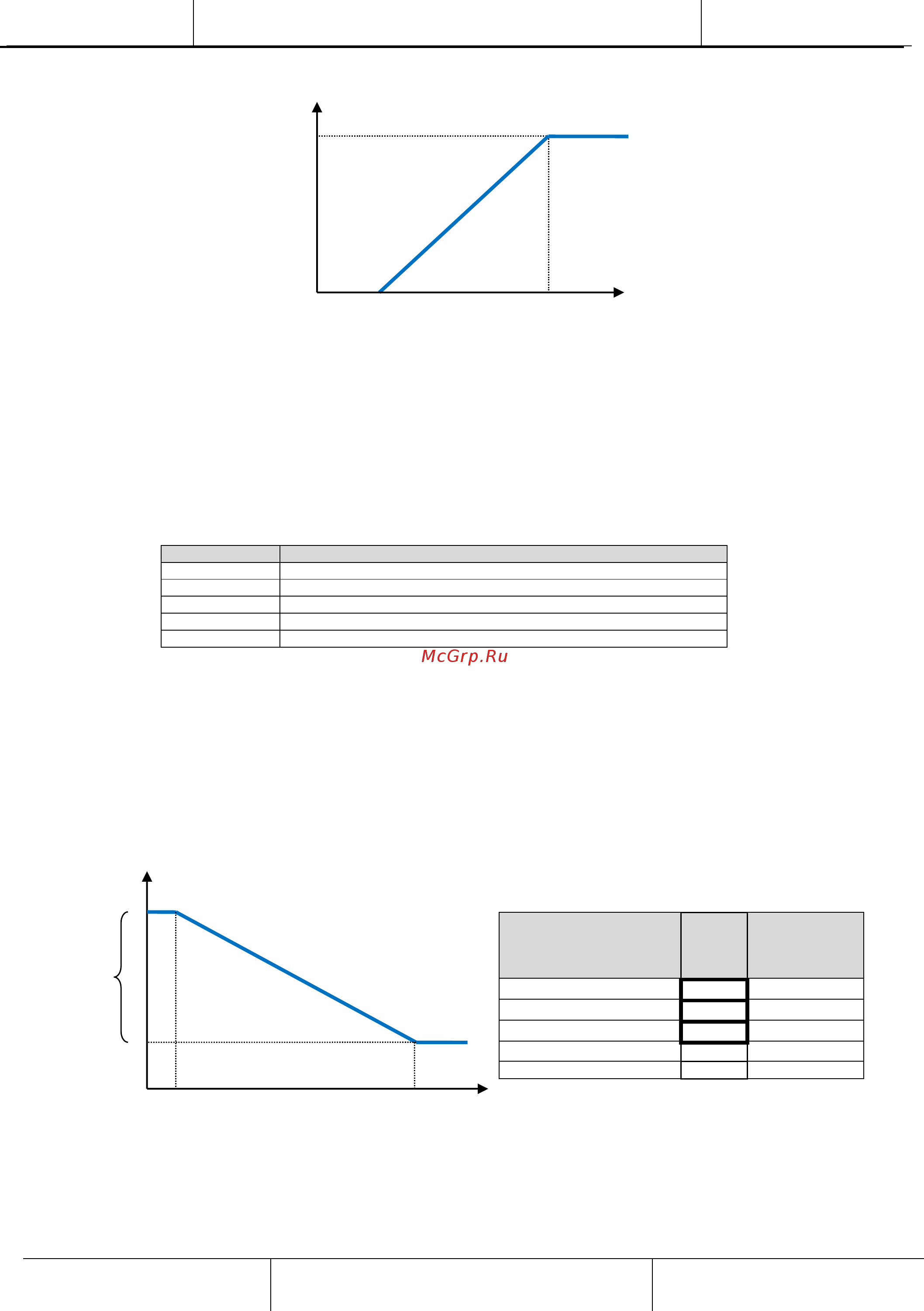

5.1.5.4 Setpoint Reset by OAT Reset (A/C units only) (Сброс уставки по OAT) (только для
агрегатов с возд.охл.)
Активная уставка рассчитывается с учетом поправки, которая зависит от температуры окружающего
воздуха (OAT). По мере понижения температуры ниже Start Reset OAT (OAT при сбросе запуска,
SROAT) значение уставки LWT постепенно увеличивается, пока OAT не достигнет значения Max Reset
OAT (OAT при максимальном сбросе, MROAT). По достижении данного значения уставка LWT
увеличивается на значение Max Reset (макс. сброс, MR).
Параметр
Значе
ние по
умолч
анию
Диапазон
Max Reset (MR)
5,0°C
0,0°C 10,0°C
Max Reset OAT (MROAT)
15,5°C
10,0°C 29,4°C
Start Reset OAT(SROAT)
23,8°C
10,0°C 29,4°C
Active Setpoint (AS)
LWT Setpoint (LWT SP)
Cool/Ice LWT
5.1.5.5 Setpoint Reset by External 4-20 mA Signal (Сброс уставки по внешнему сигналу 4–20 мА)
Активная уставка рассчитывается с учетом приложения внешнего сигнала 4–20 мА. Сила тока в 4 мА
соответствует сдвигу в 0°C, а 20 мА — значению из параметра Max Reset (MR).
SROAT
OAT
А
LWT SP
MR
LWT SP + MR
MROAT
Порог
по току
[A]
Гибкий
порог по
току [mA]
4
20
Уставка порога
по току
