В случае падения давления испарения ниже предела Low Pressure Hold (Удерж. низк. давл.)
допускаемая нагрузка на выносливость компрессора не может быть увеличена. Это положение
изображается на экране контроллера в параметре состояния контура как «Run: Evap Press Low» (Вкл.:
низк. давл. испар.). При повышении давления испарения выше значения Low Pressure Hold на 14 кПа
это состояние будет сброшено автоматически.
В случае падения давления испарения ниже предела Low Pressure Hold (Удерж. низк. давл.) нагрузка
на компрессор будет сброшена с целью восстановления штатного режима работы. Это положение
изображается на экране контроллера в параметре состояния контура как «Run: Evap Press Low» (Вкл.:
низк. давл. испар.). При повышении давления испарения выше значения Low Pressure Hold на 14 кПа
это состояние будет сброшено автоматически.
Порядок диагностики этой проблемы см. в разделе 6.6.18.
5.2.8 High Condensing Pressure (Высокое давление конденсации)
Если во время работы контура происходит повышение давления конденсации выше безопасного
предела, логическая схема управления контуром попытается восстановить штатные условия работы
на двух различных уровнях.
Эти два уровня носят название пределов High Pressure Hold (Удерж. выс. давл.) и High Pressure Unload
(Сброс выс. давл.); их значения рассчитываются контроллером на основании максимального давления
конденсатора, предусмотренного рабочим диапазоном компрессора. Это значение зависит от

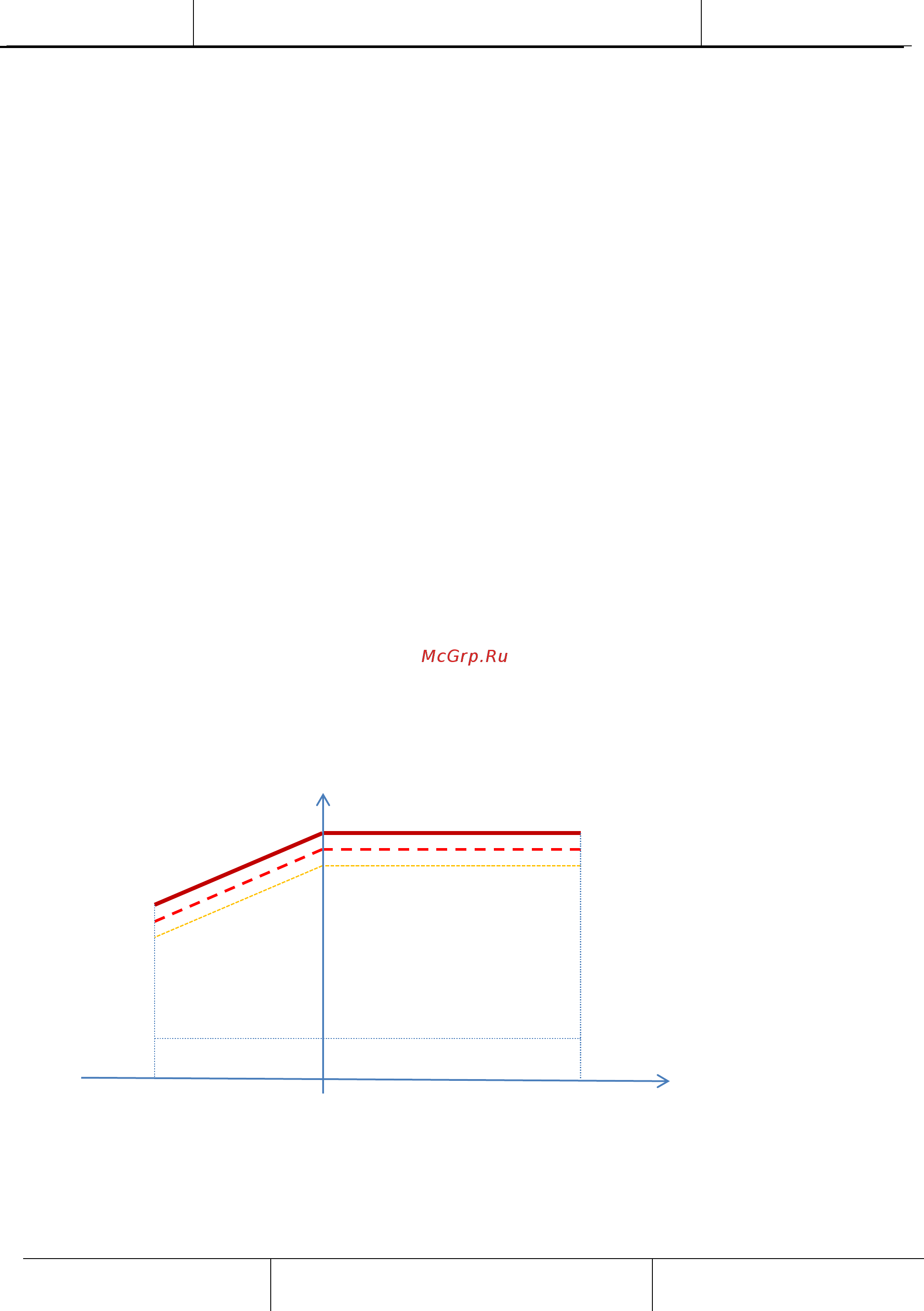

давления испарения, как показано на рисунке ниже.
В случае повышения давления испарения выше предела High Pressure Hold (Удерж. выс. давл.)
допускаемая нагрузка на выносливость компрессора не может быть увеличена. Это положение
изображается на экране контроллера в параметре состояния контура как «Run: Cond Press High» (Выс.
давл. конд.). Этот предел рассчитывается с учетом температуры насыщения конденсации; это
положение будет сброшено автоматически, когда температура насыщения конденсации превысит
предел High Pressure Hold (Удерж. выс. давл.) на 5,6°C.
В случае повышения давления испарения выше предела High Pressure Unload (Сброс выс. Давл.)
нагрузка на компрессор будет сброшена с целью восстановления штатного режима работы. Это
положение изображается на экране контроллера в параметре состояния контура как «Run: Cond Press
High» (Выс. давл. конд.). Это положение будет сброшено автоматически, когда температура насыщения
конденсации превысит предел High Pressure Hold (Удерж. выс. давл.) на 5,6°C. Порядок диагностики
этой проблемы см. в разделе 6.6.17.
5.2.9 High Vfd Current (Сильный ток Vfd)
Если во время работы компрессора происходит повышение тока на выходе выше безопасного предела,
логическая схема управления контуром попытается восстановить штатные условия работы на двух
Область безопасной
работы
Темп. насыщ.
исп.
Темп. насыщ.
конд.
Выкл. в связи с выс. давл.
Удерж. выс. давл.
Сброс выс. давл.
