D-EIMWC01008-16_01EU - 160/171
Zawór kulowy przewodu cieczy
Wyłącznik główny
Filtr (tylko dla EWWD J, EWWH-J, EWWS-J)
Przełącznik przepływu (tylko dla EWWD J, EWWH-J,
EWWS-J)
4. WYBÓR LOKALIZACJI
Urządzenia są przeznaczone do instalacji wewnętrznej.
Należy je instalować w miejscu spełniającym następujące
wymagania:
1. Wystarczająco mocny fundament, aby utrzymać ciężar
urządzenia. Płaska podłoga, aby zapobiec
powstawaniu wibracji i hałasu.
2. Odpowiednia do serwisowania przestrzeń wokół
urządzenia.
3. Brak zagrożenia pożarowego z powodu wycieku
łatwopalnego gazu.
4. Urządzenie należy umieścić w miejscu, w którym
dźwięk generowany przez urządzenie nie będzie
przeszkadzał.
5. Upewnij się, że woda nie spowoduje żadnych
uszkodzeń miejsca, jeśli kapałaby z urządzenia.
UWAGA Operacja schładzania ogranicza się do
maksymalnie jednej godziny.
5. KONTROLA I OBSŁUGA URZĄDZENIA
Sprawdź urządzenie przy dostawie; wszelkie uszkodzenia
niezwłocznie zgłoś przewoźnikowi.
Obsługując urządzenie weź pod uwagę następujące kwestie:

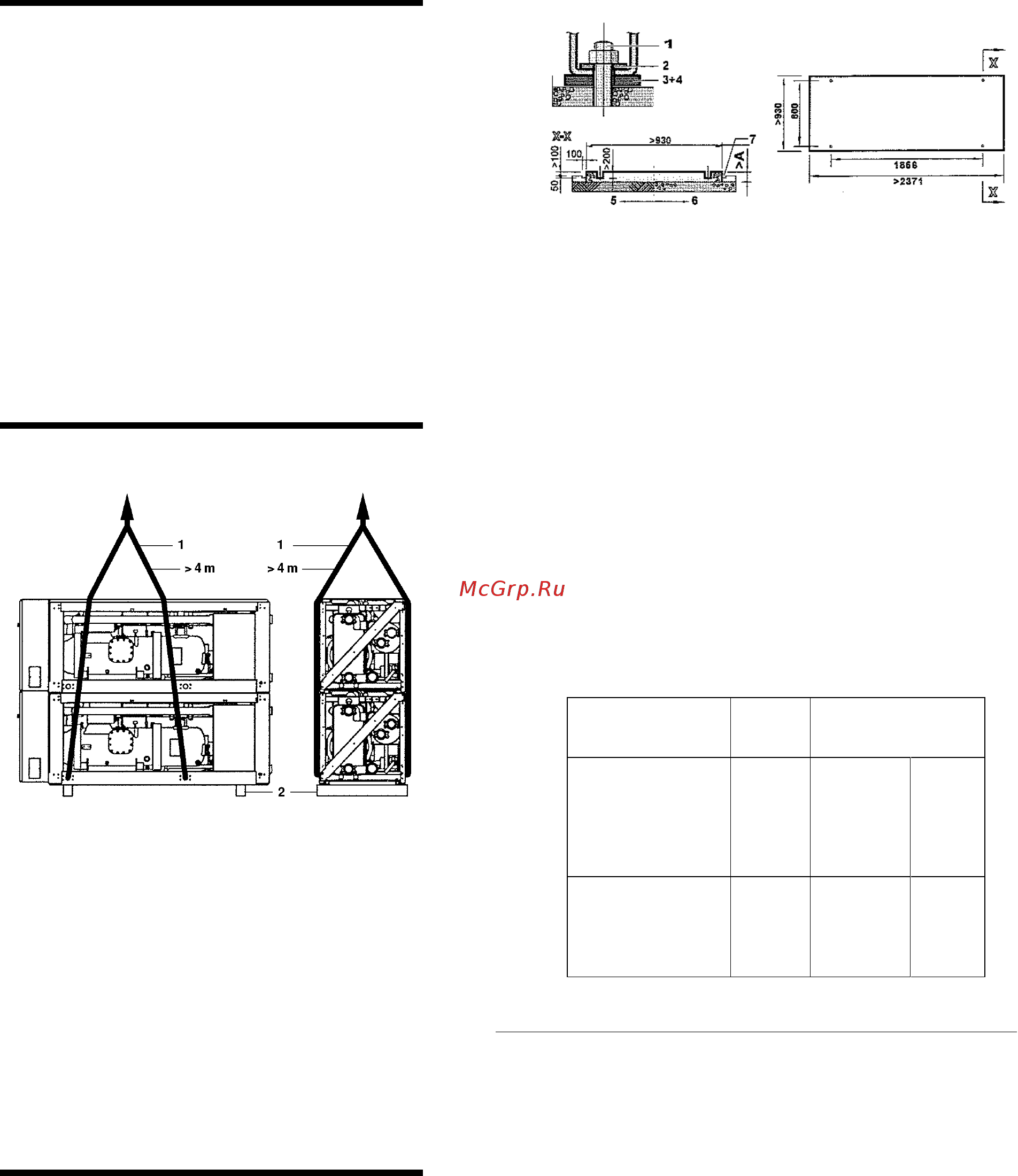

1. Sprawdź urządzenie najlepiej z dźwigiem i pasami
zgodnie z instrukcjami dołączonymi do rządzenia.
Długość każdej liny (1) używanej do podnoszenia
wynosi minimum 4 m.
2. Urządzenie jest dostarczane z drewnianymi belkami (2)
pod spodem, które należy usunąć przed montażem.
UWAGA Zredukuj wiercenie w urządzeniu do minimum.
Jeśli nie ma takiej możliwości, dokładnie usuń
wypełnienie z żelaza, aby zapobiec
rdzewieniu powierzchni.
6. ROZPAKOWANIE I UKŁADANIE
URZĄDZENIA
1. Usuń drewniane belki z urządzenia.
2. Jeśli hałas i wibracje podczas instalacji mogą stanowić
przeszkodę, zastosuj mocowania przeciw wibracjom.
3. Ustaw urządzenie na solidnym i równym fundamencie.
Zainstaluj urządzenie na solidnej podstawie. Zaleca się
zamocowanie urządzenia na betonowej podstawie za
pomocą śrub kotwiących.
1. Śruba kotwiąca
2. Myjka
3. Płyta gumowa
4. Płyta gumowa lub korkowa
5. Podłoże
6. Betonowa podłoga
7. Rów
• Zamocuj śruby kotwiące w betonowym
fundamencie. Ostatecznie mocując urządzenie za
pomocą śrub kotwiących, upewnij się, że
podkładki do kanału DIN434 oraz płyty gumowe
dostarczane na miejscu, jak i płyty z surowego
korka lub gumy zapewniające lepszą ochronę
przed drganiami są zainstalowane zgodnie z
opisem.
• Fundament betonowy powinien znajdować się
około 100 mm wyżej niż poziom podłogi, aby
ułatwić prace hydrauliczne i zapewnić lepszy
odpływ.
Model
A
Śruba kotwiąca
Rozmiar
Ilość
EWWD120J~180J
EWLD 110J~165J
EWWH090J-130J
EWLH080J-130J
EWWS120J-180J
EWLS110J-170J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
EWWH150J-200J
EWLH140J-190J
EWWS200J-270J
350
M20x200
4
• Upewnij się, że powierzchnia fundamentu jest równa i
płaska.
UWAGA
■
Oparciem tabelarycznego pomiaru jest zasada, że
podstawa jest wykonana w ziemi lub na betonowej
podłodze. Jeśli podstawa jest wykonana na sztywnej
podłodze, można ująć grubość betonowej podłogi w
grubość podstawy.
■
Jeśli podstawa jest wykonana na betonowej
podłodze, należy zapewnić rów, jak pokazano na
rysunku. Ważne jest, aby odprowadzić drenaż
niezależnie od tego, czy podłoże wykonane jest w
gruncie, czy na posadzce betonowej (rów -
kanalizacja).
