Gigabyte GB-BSi5H-6200-B2-IW (rev. 1.0) [2/2] Multi bios allows you to choose bios mode according to the os of your choice

Gigabyte GB-BSi5-6200 (rev. 1.0) [2/2] Multi bios allows you to choose bios mode according to the os of your choice
USB Power On Funcon: Allows Device Power-on Via USB. Useful When Mounted Behind a Display or TV
USB Power On Funkon / Foncon Démarrage par USB / Función USB Power On
Função USB Power On / Funzione USB Power On / Функция USB Power On
Opcja USB Power On / USB Güç Açık Fonksiyonu / USB埠啟動功能
USB接口启动功能 / USB機器からの電源ON機能 / USB 포트를 이용한 전원 켜기
System Requirements
- Win 7
- Win 8.x or above version (Install ulity required)
系統需求
- Windows 7
- Windows 8或以上的版本（需安裝額外的應用程式）
Press “Del” during device start up to
enter BIOS.
開機後按啟Del鍵進入BIOS設 定 畫 面。
1
Select “Chipset” from the menu.
在BIOS主選單選取”Chipset”。
2
Manually configure “Erp Low Power State
Mode” sengs to “Disabled”.
進入Chipset的Erp Low Power State
Mode選項，手動控制將其”Disabled”。
3
Press F4 to Save and Exit.
按啟F4存儲設定並離開BIOS選單重新
開機。
4

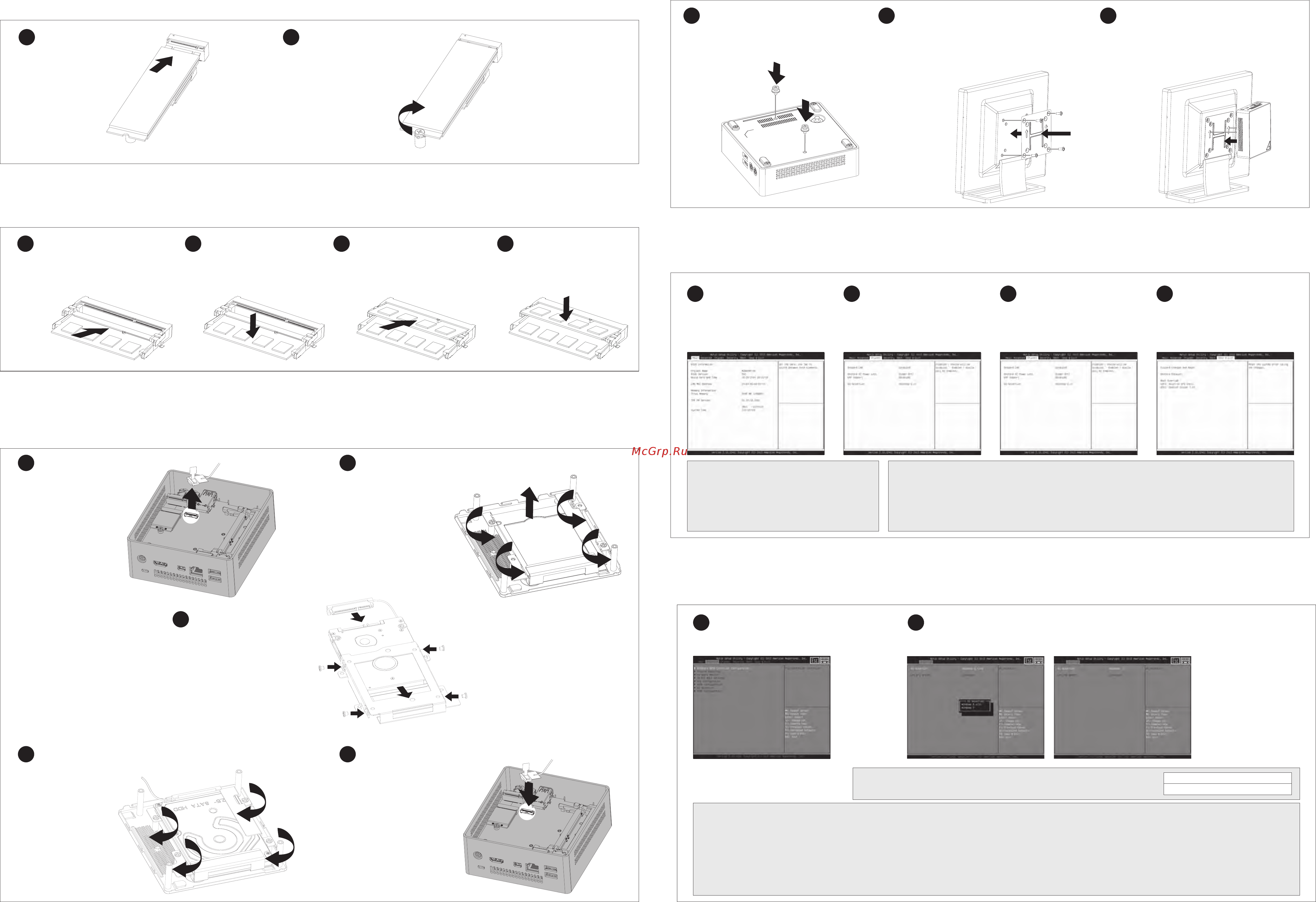

VESA Bracket
VESA-Halterung / Support VESA / soporte VESA / Suporte VESA / Staffa VESA / Крепление VESA / Uchwyt VESA / VESA Desteği / VESA支架 / VESA支架 / VESA対 応 ブ ラ ケット / VESA 브래킷
Aach the VESA mounng plate to the rear of a compable
display using the screws provided.
安裝隨附的VESA支撐架於支援VESA支撐架的電腦螢幕或
電 視 機 後 背。
2
The BRIX or BRIX s can now be mounted by sliding the
device into place.
將已安裝VESA支撐架螺絲的BRIX插入VESA支撐架的滑軌
孔，向下壓至定位點後即可固定。
31
Aach the screws provided on the underside of the
BRIX or BRIX s.
安裝隨附的VESA支撐架螺絲於BRIX底 部。
1
Unscrew and remove the boom
panel, disconnecng the SATA
cable.
移除BRIX s底蓋並取下主機板上
的SATA線。
4
Screw the HDD cage in place
in the boom panel.
將安裝好硬碟的硬碟插槽固
定回BRIX s底 蓋。
3
Install the HDD in the cage using the
screws provided and connect the SATA
cable to the HDD.
將硬碟插入硬碟插槽並使用包裝隨
附的4顆 螺 絲 固 定 硬 碟，將 SATA線另
一端連接於硬碟連接埠。
2
Flip the boom panel and unscrew
the four screws holding the HDD
cage in place.
翻轉底蓋並鬆開固定硬碟插槽的
4顆 螺 絲。
5
Connect the SATA cable to the
motherboard and reinstall the boom
panel.
安裝主機板端的SATA線，裝 回BRIX s
底 蓋。
B) M.2 SSD: How to Install the M.2 SSD
M.2 SSD: Wie Sie die M.2 SSD installieren / SSD M.2: Comment l'installer / M.2 SSD: Cómo instalar SSD M.2 / SSD M.2: Como instalar o SSD M.2 / M.2 SSD: Come installare un' unità M.2 SSD
Накопитель M.2 SSD: Порядок установки накопителя M.2 SSD / M.2 SSD: Jak zainstalować M.2 SSD / M.2 SSD: M.2 SSD nasıl kurulum yapılır / 如何安裝M.2 SSD / 如何安装M.2 SSD
M.2 SSD：M.2 SSDの取り付け方法 / M.2 SSD : M.2방식 SSD을 설치하는 방법
D) BRIX s Support Addional SATA 6Gbps HDD: How to Install 2.5” HDD
BRIX s Unterstützt Zusätzliche SATA 6Gbps HDD: So installieren Sie die 2,5 "Festplae / Le BRIX s supporte un disque dur SATA 6Gbps addionel: Comment l'installer
Soporte adicional HDD 6Gbps SATA para BRIXs: Cómo instalar HDD 2.5” / BRIX s Suporte adicional para HDD SATA 6Gbps: Como instalar HDD 2.5"
BRIX Supporta un' ulteriore porta SATA 6Gbps per HardDisk: Come installare un HDD da 2,5" / BRIX допускает установку дополнительного жесткого SATA-диска (6 Гбит/с): Порядок установки 2,5-дюйм жесткого диска
BRIX wspiera dodatkowy dysk SATA 6Gbps HDD: Jak zainstalować 2.5” HDD / BRIX, extra 6Gbps HDD destekler: 2.5'' HDD nasıl kurulum yapılır / BRIX s支援額外的SATA 6Gbps硬 碟：如 何 安 裝 2.5“ HDD
BRIX s支援额外的SATA 6Gbps硬 盘 ：如 何 安 装 2.5“ HDD / BRIXs SATA 6Gbp ハ ードディスク(HDD)増 設：2.5インチ HDDの取り付け方法 / BRIX s는 추가 SATA 6Gbps을 지원합니다. HDD : 2.5" HDD를 설치하는 방법
C) Memory Installaon: DDR3 Low Voltage (1.35v)
Arbeitsspeicher Installaon DDR3 Low Voltage (1,35 V) / Installaon de la mémoire DDR3 en basse tension (1.35v) / Instalación de la Memoria DDR3 de bajo voltaje (1.35v)
Instalação da memória DDR3 de Baixa Voltagem (1.35V) / Installazione Memoria DDR3 Low Voltage (1,35V) / Установка модулей ОЗУ DDR3 Low Voltage (1,35 В)
Instalacja pamięci DDR3 nisko napięciowych (1.35V) / Bellek Yerleşrilmesi DDR3 Düşük Voltaj (1.35v)
安裝記憶體 / 安装内存 / メモリの増設方法 DDR3L(1.35v) / 메모리 설치 DDR3 Low Voltage (1.35v)
Carefully insert SO-DIMM memory modules.
小心並由下至上安裝SO-DIMM記憶體於記
憶 體 插 槽。
1
Carefully insert SO-DIMM memory modules.
安裝下層記憶體後，重覆前述動作安裝上層
記憶體。
3
Push down unl the modules click into
place.
當 記 憶 體固 定 於 插 槽 後，再輕輕下壓
至 定 點。
2
Push down unl the modules click into
place.
當 記 憶 體固 定 於 插 槽 後，再輕輕下壓
至 定 點。
4
1
Carefully insert the M.2 SSD
into slot B.
小心的安裝M.2 SSD於B插 槽。
2
The M.2 SSD is secured in place with a
small screw in the le corner.
使用包裝隨附的螺絲固定M.2 SSD。
Note: ‘USB Power On’ funconality in Windows 8 and above requires an addional Windows patch. This is provided
on GIGABYTE’s official website labeled ‘USB Power-On Patch’. Your GIGABYTE BRIX can be powered on via a connected
USB device such as a keyboard or mouse, offering greater convenience when mounted behind a display or monitor.
注 意：在 Windows 8或以上的版本環境下需要額外的應用程式來啟動"USB Power On"功能。你可以 透 過 技 嘉 官 網
的產品支援與更新下載"USB Power-On Patch"來執行。USB Power On提供了方便的開機功能，使用者可以透過連接
到BRIX上的USB裝置啟動BRIX；讓 安 裝 於 顯 示 器 後 方 的 BRIX更 方便 使 用。
Mul-BIOS Allows you to choose BIOS mode according to the OS of your choice
Hier können Sie den BIOS-Modus entsprechend dem Betriebssystem Ihrer Wahl wählen / Permet de choisir le mode BIOS selon le système d'exploitaon de votre choix
Le permite elegir el modo de BIOS de acuerdo con el sistema operavo de su elección / Permite escolher o modo de BIOS conforme o SO de sua preferência
Ti consente di selezionare la modalità BIOS in accordo con la tua scelta del sistema Operavo / Мульти-BIOS: Позволяет выбрать режим BIOS в соответствии с ОС, исходя из предпочтений пользователя
Çoklu-BIOS: isteğiniz doğrultusunda BIOS modunu seçmenize olanak sağlar / お好みのOSに応じてBIOSモードを選 択 できます / 멀티 BIOS: 선택한 OS에 따라서 바이오스 모드 선택을 허용
Press “Del” during device start up to enter BIOS.
開機後按啟Del鍵進入BIOS設定 畫 面。
1
Select OS type to “Windows 8.x/ Windows 10” or “Windows 7” from “Advanced” on menu bar.
在BIOS主選單選取”OS type”後，選 擇 要 安 裝 的 OS類型。
2
Note: You have to select the OS mode in the BIOS before installing any OS on your BRIX.
注 意：需在BIOS選單中先選擇所要使用的OS模 式，你 的 BRIX才能安裝OS。
UEFI system Win 8.x / Win 10
Legacy system Win 7
Note: Due to a lack of legacy EHCI controller support from Intel on the 6th generaon CPU, the USB 3.0 ports of the BRIX unit are not compable with USB 2.0 devices. To help you
install your operang system, GIGABYTE provides a tool which is preloaded on the driver CD called "Windows Image Tool". This tool helps you to create an installaon USB dongle
which includes the driver necessary for backward compability. To install Windows 7 using this tool, please follow these steps :
- Plug a USB 3.0 drive (4GB minimum) into another computer.
- Launch the "Windows Image Tool".
- Add the Windows 7 installaon files and USB 3.0 drivers to your USB drive.
- Plug the USB drive to your BRIX unit and follow the steps to install the OS.
Aer the installaon of the OS and drivers, the USB 3.0 ports will be backward compable with USB 2.0 devices.
